1. Présentation des manomètres à membrane, en acier inoxydable et à capsule

Un manomètre est un instrument industriel utilisé pour mesurer et afficher la pression des fluides, notamment des gaz et des liquides. Il détecte la pression à travers des éléments élastiques sensibles, tels que des diaphragmes, des capsules ou des tubes de Bourdon, qui se déforment sous la pression appliquée. Le mécanisme de transmission pilote ensuite un pointeur ou un module numérique pour indiquer visuellement la pression relative, la pression absolue, la pression différentielle ou d'autres valeurs de pression du fluide de traitement, prenant en charge la surveillance de la pression, les alertes de sécurité et le contrôle des processus dans les systèmes industriels.

En fonction de la géométrie de détection interne, cette famille d'instruments peut couvrir les besoins de mesure couvrant la micro-pression, la basse pression, la moyenne pression, la haute pression et l'ultra-haute pression, ce qui est l'une des raisons pour lesquelles cette catégorie est spécifiée dans un si large éventail de secteurs industriels. Cette catégorie regroupe trois solutions de mesure de pression connexes construites autour de ce principe de détection partagé. Un Manomètre à membrane utilise un élément de membrane flexible qui isole le mécanisme de détection du milieu de traitement, ce qui le rend bien adapté aux fluides visqueux, corrosifs ou chargés de particules. Un Manomètre en acier inoxydable se définit principalement par le matériau de sa pièce en contact avec le fluide et de son boîtier, offrant une résistance améliorée à la corrosion dans les environnements difficiles ou humides par rapport à la construction standard en acier au carbone. Un Manomètre à capsule utilise une paire de diaphragmes ondulés soudés ensemble pour former un élément de capsule, particulièrement efficace pour les mesures à très basse pression où un tube de Bourdon standard ne disposerait pas d'une sensibilité suffisante. Cette page passe en revue les types et caractéristiques courants au sein de cette catégorie, les caractéristiques de performance clés, les secteurs applicables, les principes de fonctionnement, les conseils d'application, une comparaison détaillée, les pratiques de maintenance et les questions fréquemment posées pour soutenir une sélection technique éclairée.

2. Types et caractéristiques courants

Chaque type de manomètre de cette catégorie répond à une combinaison distincte de fluide de procédé, de plage de pression et d'exposition environnementale. Comprendre ces distinctions permet de sélectionner l'instrument approprié pour un point d'installation donné plutôt que de recourir par défaut à une seule configuration familière.

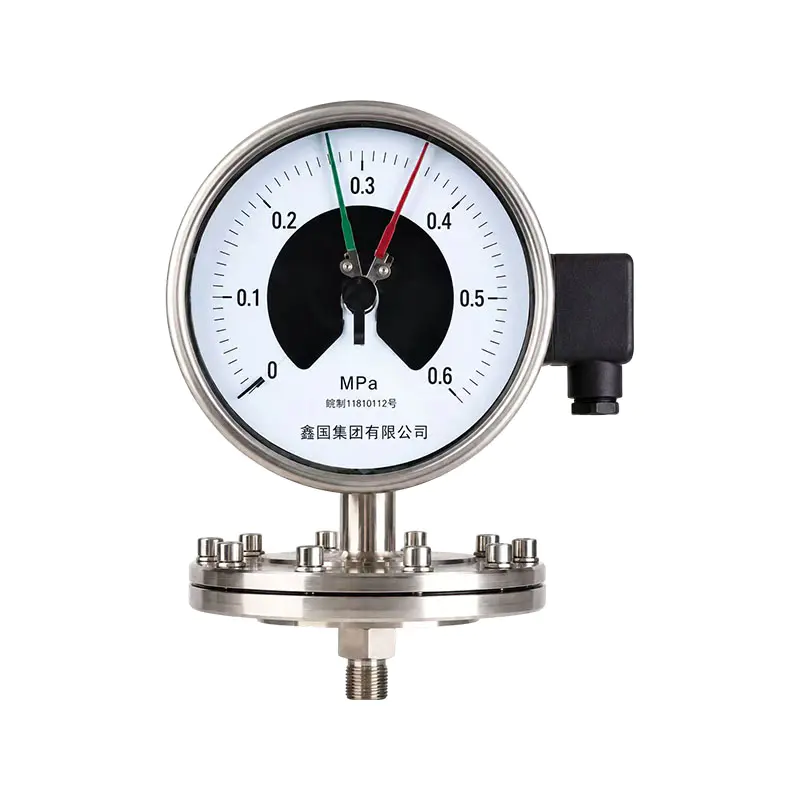

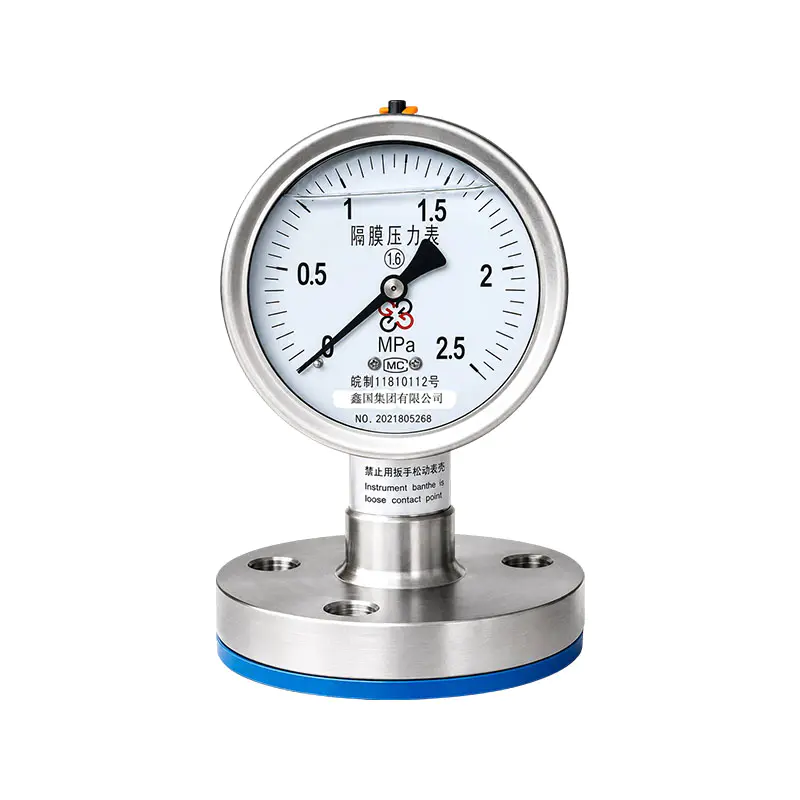

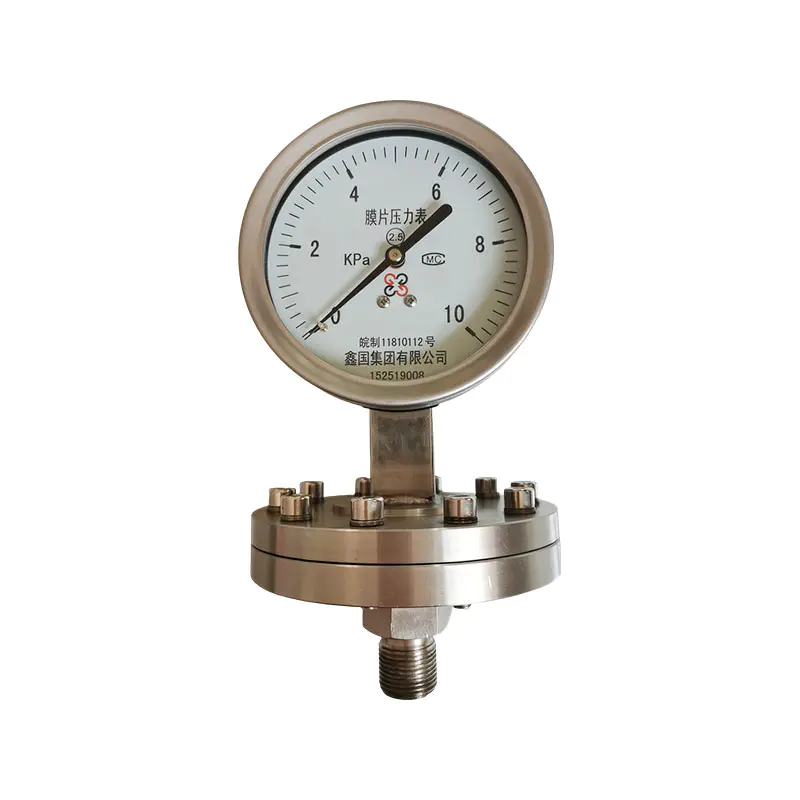

(1) Manomètre à membrane

A Manomètre à membrane utilise un diaphragme métallique ou composite mince et flexible comme élément de détection, qui dévie proportionnellement sous la pression appliquée et transmet ce mouvement au mécanisme de pointeur via une liaison ou un système capillaire. Étant donné que le diaphragme peut être fabriqué dans un matériau résistant à la corrosion ou revêtu et monté avec un raccord process affleurant ou étendu, cette configuration est généralement spécifiée pour les milieux visqueux, cristallisants ou chargés de particules où une jauge à tube de Bourdon à montage direct serait sujette au colmatage. Les manomètres à membrane peuvent mesurer une pression aussi basse que 10 po H2O (25 mbar) et offrent généralement une protection contre les surpressions jusqu'à cinq fois la valeur pleine échelle.

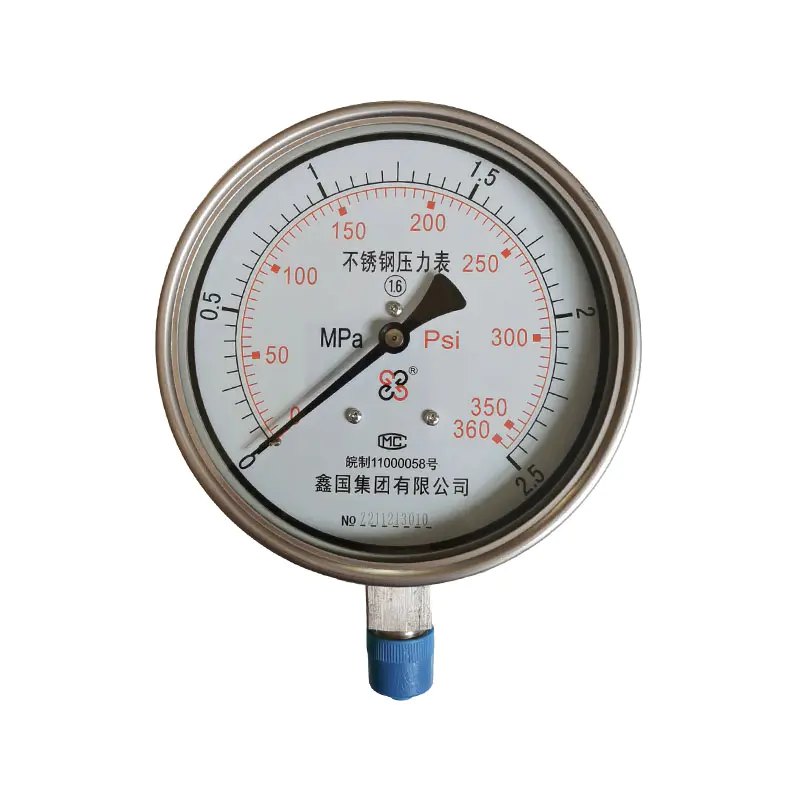

(2) Manomètre en acier inoxydable

A Manomètre en acier inoxydable se distingue par son boîtier et, dans de nombreuses configurations, sa construction de pièces en contact avec le fluide, utilisant des alliages d'acier inoxydable pour résister à la corrosion due à l'humidité, à l'exposition chimique ou aux intempéries extérieures. Cette construction est fréquemment associée à un boîtier rempli de liquide dans les applications impliquant des vibrations, car le liquide de remplissage amortit le flottement de l'aiguille et réduit l'usure des composants internes du mouvement, prolongeant ainsi la durée de vie dans des environnements mécaniques exigeants. Les températures de processus maximales autorisées pour les pièces en contact avec le produit en acier inoxydable ne doivent généralement pas dépasser 100 °C.

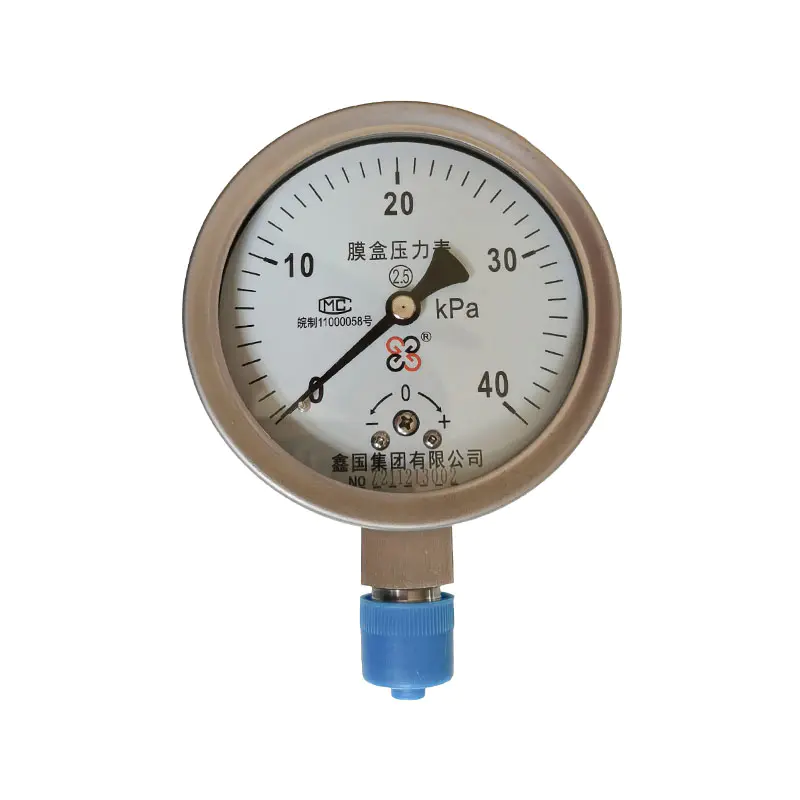

(3) Manomètre à capsule

A Manomètre à capsule utilise deux disques à membrane ondulée réunis sur leurs bords extérieurs pour former une capsule scellée, qui se dilate et se contracte le long de son axe lorsque la pression change. Cette construction produit un déplacement mécanique plus important et plus sensible qu'un seul diaphragme à des niveaux de pression très faibles. Les jauges à capsule sont couramment utilisées pour la surveillance de la distribution de gaz, la mesure de la pression de tirage dans les systèmes de combustion et d'autres applications fonctionnant bien en dessous des seuils de sensibilité standard du tube de Bourdon, aussi bas que 1″ de colonne d'eau (2,5 mbar). La précision des jauges à capsule peut atteindre jusqu'à ±1,0 % de l'étendue.

3. Principales caractéristiques de performance dans toute la catégorie

Au-delà de l'élément de détection spécifique utilisé, les acheteurs évaluant un Manomètre à membrane , Manomètre en acier inoxydable , ou Manomètre à capsule examinent généralement un ensemble partagé de caractéristiques de performance qui déterminent si l’instrument résistera dans des conditions de fonctionnement réelles. Ces caractéristiques couvrent la couverture de mesure, la durabilité mécanique, la résistance à l'environnement, la flexibilité d'installation et les fonctions auxiliaires intégrées à l'instrument au-delà d'une simple lecture par pointeur. L'examen de ces facteurs ensemble, plutôt que de se concentrer sur une seule spécification, donne une image plus complète de la façon dont une jauge fonctionnera une fois installée sur une ligne de traitement réelle.

• Large couverture de mesure : la catégorie couvre les plages de pression micro, basse, moyenne, élevée et ultra-haute, de sorte qu'un élément de détection approprié peut être adapté à presque toutes les conditions de processus.
• Plusieurs niveaux de précision : les options vont de la précision générale de qualité industrielle (classe 2,5) aux niveaux de mesure de précision (classe 1,0 ou supérieure) avec un jeu minimal et des performances stables à long terme.
• Structure mécanique durable : les composants de mouvement internes sont conçus pour tolérer les vibrations et les chocs mécaniques, permettant une utilisation fiable dans des environnements de terrain exigeants.
• Adaptabilité environnementale : les options de construction résistantes à la corrosion, à la rouille, à la chaleur et à l'humidité étendent leur aptitude aux points d'installation humides, extérieurs ou exposés aux produits chimiques, y compris des variantes antidéflagrantes pour les zones dangereuses.
• Installation flexible : des configurations radiales, axiales, encastrées et murales sont disponibles avec des interfaces de connexion standardisées pour s'adapter à différentes configurations de panneaux et de canalisations.

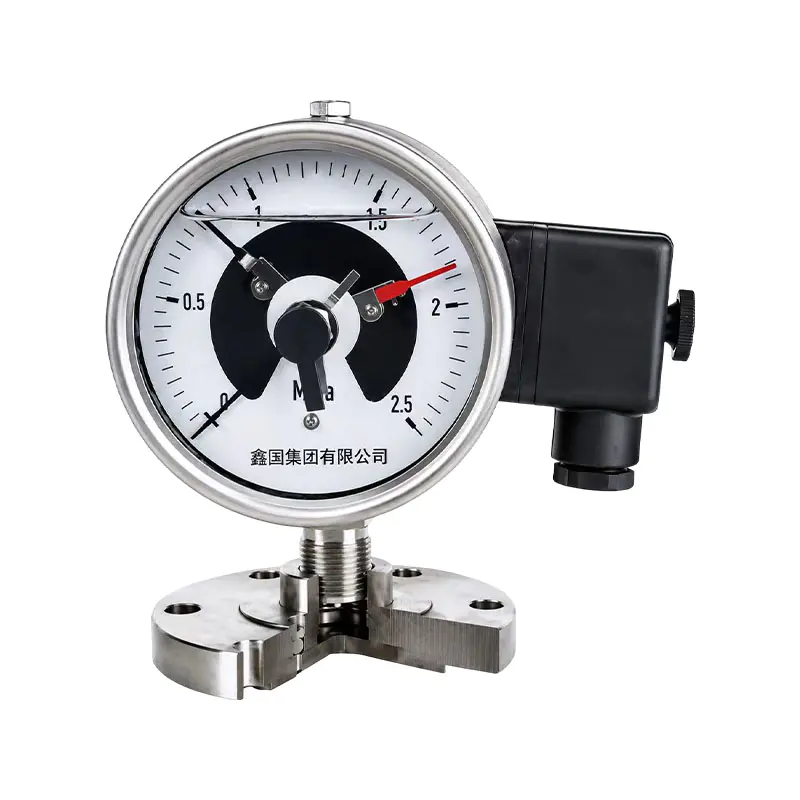

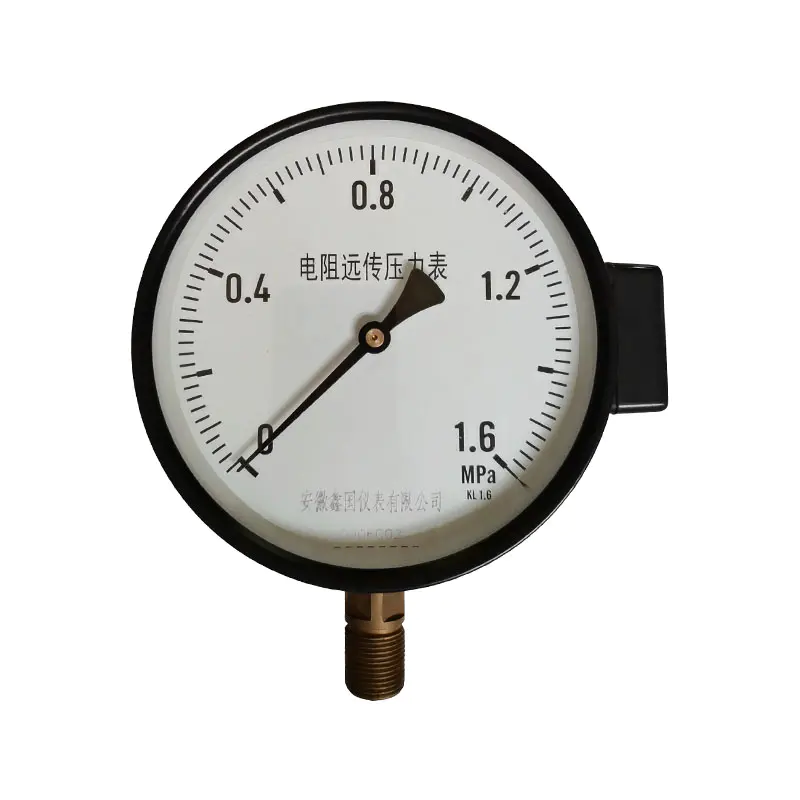

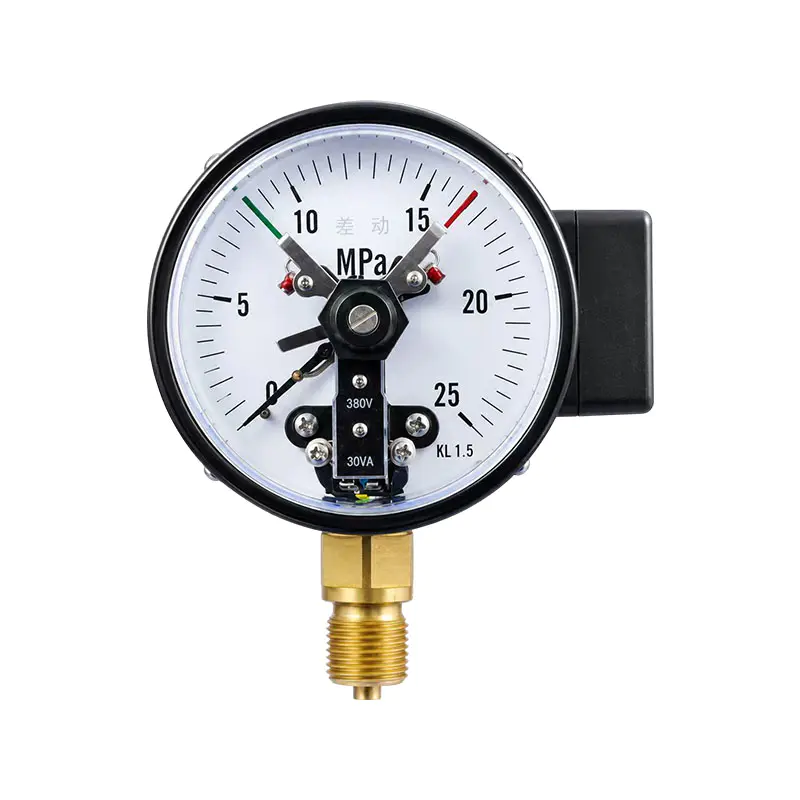

• Fonctionnalité étendue : l'affichage à cadran local peut être complété par une transmission à distance, des alarmes de limites supérieure et inférieure et un contrôle des contacts électriques pour une intégration dans des systèmes de surveillance plus larges.
• Sécurité opérationnelle : Les caractéristiques de protection contre les surpressions et de boîtier de sécurité aident à protéger à la fois l'équipement et le personnel lors d'événements de pression anormale.

Pris ensemble, ces facteurs de performance expliquent pourquoi cette catégorie d'instruments est moins traitée comme un produit fixe unique que comme une plate-forme configurable, où l'élément de détection, le matériau du boîtier, le type de connexion et la fonction auxiliaire sont sélectionnés conjointement pour correspondre à une installation spécifique plutôt que d'adapter le processus à une seule unité standard.

4. Industries et secteurs applicables

Étant donné que l'élément de détection, le matériau du boîtier et les options fonctionnelles de cette catégorie peuvent être combinés de nombreuses façons, ces jauges se retrouvent dans un large éventail de secteurs industriels plutôt que d'être limitées à une seule application de niche. Le fil conducteur de ces secteurs est le besoin d’une indication de pression fiable et facile à lire en un point spécifique d’un pipeline, d’une cuve ou d’un équipement rotatif, souvent dans des conditions de vibrations, d’exposition à la corrosion ou de tolérances de processus strictes. Le tableau ci-dessous présente plusieurs secteurs représentatifs ainsi que les points de surveillance typiques où un Manomètre à membrane , Manomètre en acier inoxydable , ou Manomètre à capsule est couramment installé.

Xinguo Group Co., Ltd. développe et fournit des instruments de pression, de température, de niveau et de débit pour plusieurs de ces secteurs. Les produits du Groupe sont largement utilisés dans les secteurs de l'énergie, du pétrole, de la chimie, de la métallurgie, des matériaux de construction, des machines, de l'alimentation, de l'aérospatiale, des nouvelles énergies et d'autres secteurs industriels, ainsi que dans les domaines de la recherche scientifique et de l'éducation. Cela reflète une approche technique plus large dans laquelle les manomètres sont considérés aux côtés des instruments et des vannes de procédé associés dans le cadre d'un système de mesure complet.

5. Principe de fonctionnement et conception structurelle

Les trois types de produits convertissent la pression appliquée en un déplacement mécanique, qui est ensuite traduit en une lecture visible via un mécanisme de transmission à engrenages et pignons ou à liaison relié à un cadran gradué. La différence entre les trois catégories réside principalement dans la forme et le matériau de l'élément sensible élastique, car un Manomètre à membrane se plie comme un disque plat ou ondulé, tandis qu'un Manomètre à capsule utilise deux disques joints pour amplifier le déplacement à basse pression, et un Manomètre en acier inoxydable peut utiliser n’importe lequel de ces types d’éléments logés dans un boîtier résistant à la corrosion.

(1) Déflexion de l'élément de détection

Lorsque la pression du processus agit sur la surface du diaphragme ou de la capsule, l'élément se déforme élastiquement dans sa plage conçue, et cette déformation est proportionnelle à la pression appliquée sur la plage calibrée de l'instrument. Pour un manomètre à membrane, la pression pousse contre un disque métallique ondulé flexible pour déplacer l'aiguille. Pour une jauge à capsule, deux disques ondulés fusionnés créent une capsule circulaire ; le moindre changement de pression fait dévier la capsule et un pignon transfère ce mouvement à l'indicateur. La tringlerie de transmission convertit ce petit mouvement linéaire ou axial en un mouvement de rotation plus important au niveau de l'arbre du pointeur, permettant à un élément de détection compact de piloter une lecture à grande échelle du cadran.

(2) Protection du boîtier et des mouvements

Le matériau du boîtier et la construction interne du mouvement déterminent dans quelle mesure la jauge résiste aux vibrations, à l'humidité et aux températures extrêmes. Les boîtiers en acier inoxydable remplis de liquide sont fréquemment spécifiés ensemble pour les installations soumises à des vibrations mécaniques, car le liquide de remplissage lubrifie le mouvement et amortit les oscillations de l'aiguille. Pour les applications avec des températures de processus ou ambiantes extrêmes, des accessoires tels que des tours de refroidissement, des tubes siphons et des séparateurs à membrane sont utilisés pour séparer et protéger l'instrument de la source de chaleur du processus.

6. Visualisation des données : couverture de la plage de pression selon les types

Avant d'examiner le tableau ci-dessous, il est utile de comprendre pourquoi la couverture de la plage de pression est l'un des premiers facteurs que les ingénieurs vérifient lorsqu'ils affinent la sélection d'un manomètre. Différentes géométries d'éléments de détection réagissent avec différents niveaux de sensibilité, et un élément trop rigide pour la pression appliquée produira une lecture qui s'éloignera à peine de la butée inférieure du cadran. Les éléments de capsule sont conçus spécifiquement pour maximiser le déplacement à des niveaux de pression très faibles, jusqu'à 1″ de colonne d'eau (2,5 mbar), là où un diaphragme plat ou un tube de Bourdon présenterait un mouvement négligeable. Les éléments à membrane couvrent une plage faible à modérée plus large, jusqu'à 10 po H2O (25 mbar), et sont fréquemment choisis davantage pour leur compatibilité avec les fluides que pour leur sensibilité extrême. La construction en acier inoxydable peut être associée à n'importe lequel de ces éléments de détection, de sorte que sa position dans une comparaison de portée dépend de l'élément interne qu'elle abrite. En comparaison, les jauges à tube de Bourdon ont généralement une limite de plage inférieure d'environ 10 psi (690 mbar).

Le graphique à barres horizontales ci-dessus représente une référence technique générale pour la couverture des plages de pression dans les trois catégories de produits. Les jauges à capsule occupent la bande la plus étroite mais la plus spécialisée, concentrée à l'extrémité très basse du spectre de pression où la sensibilité amplifiée de la construction à double diaphragme est essentielle pour une lecture utilisable. Les jauges à membrane s'étendent sur une plage faible à modérée plus large, reflétant leur utilisation courante dans les industries de transformation où la compatibilité des fluides, plutôt que la plage extrême, est le principal facteur de sélection. Les jauges en acier inoxydable présentent la barre la plus large dans cette comparaison, car la désignation de l'acier inoxydable fait référence au matériau du boîtier et des pièces en contact avec le fluide plutôt qu'à une géométrie de détection spécifique, ce qui signifie que la construction en acier inoxydable peut être trouvée sur les instruments à tube de Bourdon, à membrane ou à capsule à basse, moyenne et haute pression. Cette distinction est importante pour les acheteurs qui peuvent dans un premier temps comparer ces trois catégories comme si elles s'excluaient mutuellement, alors qu'en pratique un boîtier en acier inoxydable est fréquemment associé à un élément à diaphragme ou à tube de Bourdon selon l'application. Pour la distribution de gaz à très basse pression ou les points de mesure de tirage, un élément capsule reste le choix pratique, quel que soit le matériau du boîtier. Pour les lignes de processus industriels généraux transportant une pression modérée à élevée dans un environnement humide ou corrosif, une jauge en acier inoxydable construite autour d'un tube de Bourdon ou d'un élément à membrane est la spécification la plus courante. Reconnaître cette relation à plusieurs niveaux entre l'élément de détection et le matériau du boîtier aide les acheteurs à lire les fiches techniques des manomètres avec plus de précision plutôt que de supposer que la plage et le matériau sont toujours liés à une seule configuration fixe. Xinguo Group Co., Ltd. propose des combinaisons configurables dans ces catégories, permettant aux acheteurs de spécifier indépendamment les éléments de détection et le matériau du boîtier en fonction des exigences spécifiques de leur processus. Dans l'ensemble, ce tableau montre que la couverture de portée doit d'abord être évaluée au niveau des éléments de détection, le matériau du boîtier étant traité comme une spécification distincte et complémentaire.

7. Scénarios de candidature et guide de sélection

La sélection parmi ces trois types de jauges commence par l'identification des caractéristiques du fluide de procédé, de la plage de pression attendue et de l'environnement d'installation environnant. Les lignes de traitement transportant des fluides visqueux, des boues ou des milieux sujets à la cristallisation nécessitent généralement un Manomètre à membrane , puisque la face affleurante ou étendue du diaphragme résiste au colmatage d'une manière qu'une connexion directe avec un tube de Bourdon ne peut pas. Les installations dans des environnements humides, extérieurs ou exposés aux produits chimiques bénéficient généralement d'un Manomètre en acier inoxydable , où la résistance à la corrosion du boîtier protège le mouvement interne et la visibilité du cadran lors d'une exposition à long terme à l'extérieur ou à un lavage. Pour les fluides gazeux à très basse pression, tels que la surveillance des ventilateurs et des soufflantes, la surveillance des filtres, les systèmes pneumatiques basse pression et les pompes à vide, un Manomètre à capsule est le choix approprié en raison de sa sensibilité amplifiée aux faibles niveaux de pression.

Au-delà de la compatibilité des fluides et de la plage de pression, la taille du cadran, le type de raccordement au procédé et l'orientation de montage sont également pris en compte dans la sélection du son. Pour des lectures fiables, la pression de fonctionnement doit se situer dans le tiers médian de l'échelle, car la fatigue et le décalage hors plage dégradent la précision à proximité de la pleine envergure. Xinguo Group Co., Ltd. propose des diamètres de cadran, des raccords filetés et des matériaux de revêtement de membrane configurables afin que la jauge puisse être adaptée précisément au point d'installation. Pour les applications combinant des fluides corrosifs à très basse pression, telles que certains points de surveillance d'évents chimiques ou d'épurateurs, un boîtier en acier inoxydable peut être spécifié avec un élément de détection à capsule, illustrant que ces trois catégories ne s'excluent pas toujours mutuellement mais peuvent être combinées pour répondre à des conditions de fonctionnement complexes.

8. Visualisation des données : comparaison des performances radar multifactorielles

Une comparaison de type radar est utile lorsque plusieurs facteurs de performance doivent être pesés ensemble sur différents types de jauges plutôt que de lire à partir de lignes distinctes d'un tableau. Le tableau ci-dessous compare la compatibilité des supports, la résistance à la corrosion, la sensibilité aux basses pressions et la tolérance aux vibrations dans les trois catégories présentées précédemment. L’examen de ces facteurs ensemble explique pourquoi chaque type occupe un rôle distinct plutôt que de rivaliser directement sur une seule mesure. Cette approche reflète la façon dont les ingénieurs évaluent généralement les spécifications des instruments, en pesant plusieurs exigences simultanément plutôt que d'optimiser une propriété isolément. La visualisation complète le graphique à barres ci-dessus en se concentrant sur la forme relative plutôt que sur les seules valeurs de plage absolue.

Le graphique radar montre le Manomètre à membrane profil s'étendant plus loin le long de la compatibilité avec les supports, reflétant son avantage de conception consistant à isoler la face de l'élément de détection du contact direct avec des fluides visqueux ou chargés de particules qui pourraient autrement obstruer un tube de Bourdon ou un ensemble capsule. Le Manomètre à capsule le profil, en revanche, s'étend plus loin le long de la sensibilité à basse pression, ce qui est cohérent avec sa construction à double diaphragme spécialement conçue pour amplifier le déplacement à une très faible pression appliquée. Les deux profils affichent une vitesse de réponse modérée et comparable, car aucune des deux constructions n'est optimisée principalement pour les transitoires de pression à changement rapide par rapport aux transmetteurs de pression électroniques. La résistance à la corrosion pour les deux types dépend fortement du matériau spécifique de la pièce en contact avec le fluide et du boîtier sélectionné plutôt que de la géométrie de détection elle-même, c'est pourquoi ce facteur change souvent de manière significative lorsque l'un ou l'autre type d'élément est associé à un boîtier en acier inoxydable. De même, la tolérance aux vibrations dépend davantage du fait que la jauge soit remplie de liquide et de la manière dont le mouvement est monté que de la seule géométrie du diaphragme ou de la capsule. Cette comparaison démontre qu'aucun des deux types n'est universellement supérieur, mais que chacun est façonné par un compromis de conception délibéré adapté à des conditions de processus spécifiques. Une installation mesurant un gaz propre à pression modérée trouverait généralement une configuration standard à diaphragme ou à tube de Bourdon suffisante, car la sensibilité amplifiée à basse pression de l'élément de capsule ne serait pas pleinement utilisée dans ce contexte. À l’inverse, une installation surveillant la pression de tirage de combustion ou la pression différentielle d’une salle blanche constaterait probablement que seul un élément de capsule fournit une déviation utilisable et lisible à une pression appliquée aussi faible. Les ingénieurs utilisent fréquemment ce type de comparaison côte à côte lors de l'examen des spécifications des instruments afin d'éviter de sélectionner un élément trop ou sous-sensible pour la plage de processus réelle. Cette approche permet de garantir que la jauge sélectionnée fournit une indication stable et lisible sur sa bande de fonctionnement prévue plutôt que d'être placée trop près de l'une ou l'autre extrémité de sa course mécanique. Dans l'ensemble, le tableau radar renforce le fait que la sélection des jauges dans cette catégorie doit être guidée par l'exigence dominante au point d'installation, qu'il s'agisse de compatibilité avec les fluides, de sensibilité à basse pression ou d'une combinaison abordée par le choix de matériaux de boîtier complémentaires.

9. Tableau de comparaison détaillé

Le tableau ci-dessous résume les principaux facteurs de sélection dans les trois catégories de produits de cette collection, fournissant une référence rapide et pratique avant de consulter les fiches techniques détaillées d'une installation spécifique.

10. Visualisation des données : comparaison des classes de précision

La précision est une spécification essentielle lors de la sélection d'un manomètre pour toute application. Différents types et tailles de jauges offrent différentes classes de précision, et la compréhension de ces différences permet de garantir que l'instrument sélectionné répond aux exigences du processus sans trop spécifier. Le tableau ci-dessous présente une vue comparative des classes de précision typiques disponibles dans les trois catégories de produits. Les jauges à capsule atteignent généralement une précision allant jusqu'à ± 1,0 % de l'étendue, avec une variation en fonction de la taille nominale. Les jauges à membrane sont généralement disponibles en classe 1.0, 1.6 ou 2.5 selon le modèle et la taille spécifiques. Les manomètres en acier inoxydable, selon l'élément de détection et la construction, peuvent aller de la classe 1,0 à la classe 2,5. Plus la taille du cadran est grande, plus la jauge est capable de détecter et d'afficher les changements de pression avec une résolution plus élevée. Les classes de précision sont définies selon des normes telles que la norme EN 837, qui va de ±0,1 % pour les jauges de test à ±2,5 % pour un usage général.

Le graphique à barres horizontales ci-dessus illustre les plages de classes de précision typiques dans les trois catégories de produits. Les jauges à capsule avec des tailles nominales plus grandes (100 mm et 160 mm) peuvent atteindre une précision de ±1,0 % de l'étendue, ce qui les rend adaptées aux applications où une mesure précise à basse pression est requise. Les jauges à membrane offrent une gamme de classes de précision allant de la classe 1,0 pour les applications de plus haute précision à la classe 2,5 pour les services industriels généraux. Les manomètres en acier inoxydable couvrent une gamme similaire, avec les classes 1.0 et 1.6 disponibles pour les tailles de cadran de 100 mm et 160 mm, et la classe 2.5 pour les tailles de cadran de 63 mm. Il est important de noter que la précision dépend non seulement de la conception de la jauge, mais également des conditions de fonctionnement telles que la température, les vibrations et les fluctuations de pression. Lorsque la température de fonctionnement s'écarte de la température de référence de 20 °C, des erreurs supplémentaires induites par la température peuvent se produire, généralement autour de 0,04 % par degré Celsius. Pour les applications nécessitant la plus haute précision, des cadrans de plus grande taille et des jauges de classe de précision plus élevée doivent être sélectionnés. Pour les applications générales de surveillance et de sécurité où la précision absolue est moins critique, les jauges standard de classe 2,5 constituent une solution rentable. Comprendre ces compromis en matière de précision aide les ingénieurs à sélectionner la bonne jauge pour chaque point de mesure spécifique sans sur-spécifier ou sous-spécifier l'instrument.

11. Conseils d'entretien et d'inspection

L'inspection de routine prolonge la durée de vie des trois types de jauges, bien que les contrôles spécifiques varient quelque peu selon la construction. Les jauges à membrane doivent être vérifiées pour détecter tout signe d'usure du revêtement ou d'accumulation de résidus sur la face côté procédé, car les dépôts accumulés peuvent réduire progressivement la flexibilité de la membrane et ralentir la réponse de la jauge aux changements de pression réels. Les jauges en acier inoxydable, en particulier les variantes remplies de liquide, doivent être inspectées pour vérifier le niveau de liquide de remplissage et l'intégrité du joint du boîtier, car un joint compromis peut permettre une perte de liquide de remplissage et exposer le mouvement à la pénétration d'humidité au fil du temps. Les jauges à capsule garantissent une vérification périodique du point zéro, car leur géométrie de détection amplifiée peut être plus sensible à une légère dérive mécanique qu'un élément à membrane standard ou à tube de Bourdon fonctionnant à une plage de pression plus élevée.

1. Inspectez régulièrement la face de la membrane pour déceler toute accumulation de résidus ou toute usure du revêtement.
2. Vérifiez les joints du boîtier rempli de liquide et remplissez le niveau de liquide pour les jauges en acier inoxydable.
3. Vérifiez périodiquement la lecture du point zéro, en particulier pour les jauges à capsule en service basse pression.
4. Vérifiez que les filetages de connexion au processus et le matériel de montage restent correctement serrés.
5. Vérifiez l'étalonnage de la jauge à intervalles réguliers à l'aide d'une jauge de test certifiée.

Travailler avec un fabricant qui documente les matériaux des éléments de détection et les spécifications de construction du boîtier permet aux équipes de maintenance de définir plus facilement des intervalles d'inspection réalistes basés sur la conception réelle du produit plutôt que sur des hypothèses génériques. Xinguo Group Co., Ltd., grâce à ses capacités de fabrication, s'engage dans la recherche, le développement et la production d'instruments de pression ainsi que d'instruments de température, de niveau et de débit, soutenant une approche intégrée où les éléments de détection de pression, les matériaux du boîtier et les composants de processus complémentaires sont considérés ensemble dans le cadre d'un système de mesure complet.

12. Questions fréquemment posées
