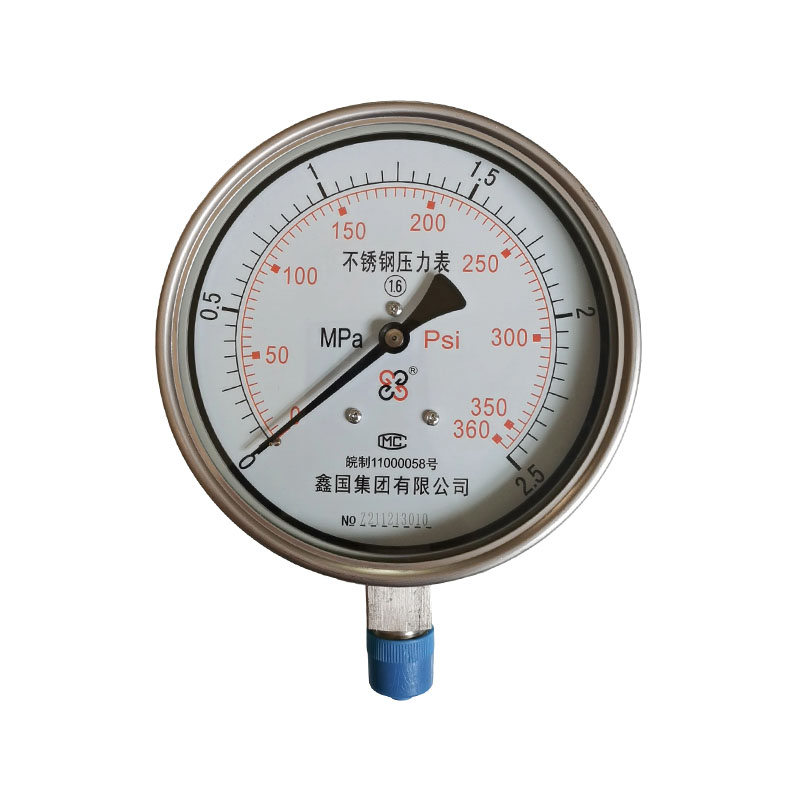

Manomètre tout en acier inoxydable série XG/Y-B

Le manomètre entièrement en acier inoxydable de la série XG/Y-B est un manomètre à aiguille mécanique avec un tube à ressort en acier inoxydable comme élément de détection de pression. Le joint, le tube à ressort, le boîtier et les autres supports de contact et la coque externe sont tous en acier inoxydable (304/316 en option), s'appuyant sur la déformation élastique du tube à ressort, amplifiée par le mouvement de l'engrenage, et affichant la pression du milieu mesuré sur site. Cette série est divisée en types remplis d'huile ordinaires et résistants aux chocs, adaptés aux gaz et milieux liquides faiblement corrosifs, et peuvent faire face à des conditions humides, poussiéreuses et légèrement vibrantes. Il est largement utilisé pour la surveillance de la pression des équipements pétroliers, chimiques, métallurgiques et autres.

Avantages du produit :
1. Forte résistance à la corrosion
Les connecteurs, les tubes à ressort et le boîtier sont tous en acier inoxydable (304/316), résistant à l'eau, aux acides, aux alcalis, au sel, à certains gaz corrosifs et aux fluides liquides. Il n'est pas facile de rouiller ou de s'oxyder, convient aux conditions de travail humides et corrosives et prolonge la durée de vie de l'instrument.
2. Bonne adaptabilité environnementale
La coque résiste à la vapeur d'eau et à la poussière et peut également être utilisée dans des conditions extérieures, humides et extérieures. Il est moins sujet à la rouille et aux dommages à la coque, et par rapport aux manomètres à coque en fer ordinaires, sa résistance à l'érosion environnementale est grandement améliorée.
3. Large compatibilité des médias
La zone de contact avec le milieu est en acier inoxydable, ce qui peut mesurer les milieux de traitement corrosifs et éviter les défaillances telles que les fuites d'huile et les pointeurs inexacts causés par la corrosion des tubes à ressort en cuivre du manomètre ordinaire par le milieu.
4. Haute résistance structurelle
Le boîtier en acier inoxydable a une résistance mécanique élevée, une résistance aux chocs et n'est pas facilement déformé ou endommagé ; Après avoir été associé à une structure remplie d'huile et résistante aux chocs, il peut également être adapté aux équipements résistants aux vibrations et aux impulsions de pression tels que les pompes et les compresseurs.
5. Sûr et fiable, pas facile à fuir
Les composants globaux en acier inoxydable ont une bonne technologie de soudage, d'excellentes performances d'étanchéité et ne sont pas sujets aux fuites moyennes. Ils sont utilisés dans les applications de produits chimiques et de récipients sous pression qui nécessitent des performances d'étanchéité élevées, réduisant ainsi les risques pour la sécurité.

Principaux arguments de vente :
1. L'ensemble de la machine est en acier inoxydable, le boîtier, le connecteur et le tube à ressort étant tous en acier inoxydable. Les options 304/316 sont disponibles, et il n'a pas peur de la corrosion acide et alcaline ou des environnements extérieurs humides, faisant ses adieux aux montres rouillées et pourries.
2. Résistance à la corrosion et résistance à l'érosion moyenne, empêchant le noyau de cuivre d'être corrodé, perforé, de fuite de milieu ou de défauts de pointeur coincés, et s'adaptant aux conditions de travail corrosives des liquides et des gaz.
3. Structure optionnelle remplie d'huile et résistante aux chocs, résistante aux vibrations et aux chocs de pression. Le corps de la pompe, le compresseur et l'indicateur de champ de pression pulsé ne tremblent pas et la lecture est claire et stable.
4. Processus de soudage scellé, bonnes performances d'étanchéité, moins de fuites de fluide, utilisation plus sûre dans les récipients chimiques et sous pression.
5. Haute résistance mécanique, boîtier anti-collision, étanche à la poussière et à l'eau, et pas facilement endommagé par une utilisation à long terme dans des ateliers extérieurs et humides.

Contactez-nous
PRÉCV：Manomètre à membrane série XG/Y-MSUIV：Aucun article suivant
FAQ Spécifications de performances

Q1 : Quelle est la principale différence entre un manomètre entièrement en acier inoxydable et un manomètre ordinaire ?
R : Les raccords de manomètre et les tubes à ressort ordinaires sont principalement en alliage de cuivre, et le boîtier est en fer, qui ne convient qu'aux supports secs non corrosifs. Le boîtier du manomètre, le connecteur et le tube à ressort entièrement en acier inoxydable sont tous en acier inoxydable 304/316, qui résiste à la corrosion par les acides, les alcalis et l'humidité. Il peut être utilisé dans des milieux corrosifs et dans des conditions extérieures humides et ne rouille pas ou ne se corrode pas facilement, ce qui entraîne une durée de vie plus longue.

Q2 : Comment choisir l'acier inoxydable 304 et 316 ?
R : Choisissez 304 pour l’eau ordinaire, les gaz faiblement corrosifs et les environnements généralement humides ; En présence d'acides forts, de brouillard salin, d'eau de mer et de milieux chimiques hautement corrosifs, il est recommandé d'utiliser de l'acier inoxydable 316, qui présente une plus grande résistance à la corrosion.

Q3 : Tous les manomètres en acier inoxydable peuvent-ils être utilisés sur les ports de pompe présentant des vibrations élevées ?
R : Bien sûr, il est recommandé de choisir un manomètre entièrement en acier inoxydable, rempli d'huile et résistant aux chocs. Rempli en interne d'huile d'amortissement, il peut amortir les pulsations de pression, supprimer les secousses du pointeur et convient aux sites présentant de fortes vibrations tels que les pompes et les compresseurs ; les modèles sans huile ne conviennent pas aux conditions de fortes vibrations.

Q4 : Quels sont les défauts courants de tous les manomètres en acier inoxydable ?
R : Les dommages causés par la surpression, le blocage du fluide et les dommages causés par l'impact de l'installation sont fréquemment observés. Une utilisation à long terme au-delà de la plage est strictement interdite ; Il est recommandé d'utiliser un dispositif d'isolation à membrane lorsque le milieu contient des impuretés et des cristaux ; L'installation de coudes tampons pendant l'installation peut réduire l'impact de la pression et prolonger efficacement la durée de vie de l'instrument. L'instrument doit être régulièrement calibré pour garantir la précision.

Plage d'échelle, niveau de précision

Modèle Plage d'échelle (MPa) Classe de précision
XG-Y-60B 0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4 2.5
XG-Y-63B
XG-Y-100B 0~0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0, 0,06, 0,15, 0,3, 0,5, 0,9, 1,5, 2,4 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Article Spécification
Température ambiante de fonctionnement 5 ~ 55 °C (étui rempli de glycérine)
−25 ~ 55 °C (boîtier rempli d'huile de silicone)
−40 ~ 70 °C (boîtier sec, sans liquide de remplissage)
Effet de la température ≤ 0,4 % par 10 °C (lorsque la température de fonctionnement s'écarte de 20 ± 5 °C)
Résistance aux vibrations ambiantes V·H·3 (boîtier sec, sans liquide de remplissage)
V·H·4 (boîtier rempli de liquide)
Indice de protection du boîtier IP64

Matériaux tels que systèmes de conductivité de pression et boîtiers

Nom de la pièce XG-Y-60B XG-Y-100B, XG-Y-150B
Connecteur 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
Tube de Bourdon 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
Cas 1Cr18Ni9 1Cr18Ni9


Représentation du modèle
XG-Y-□B

XG-Y-□B
XG Marque Xin Guo
Y Manomètre
□ Diamètre nominal et type de montage de la jauge :
60, 100, 150 représentent des types à montage direct radial avec des diamètres de 60, 100, 150 mm respectivement.
63, 103, 153 représentent des types de montage encastré axial avec des diamètres de 60, 100 et 150 mm respectivement (le modèle 63 prend également en charge le montage direct axial).
XB Acier inoxydable

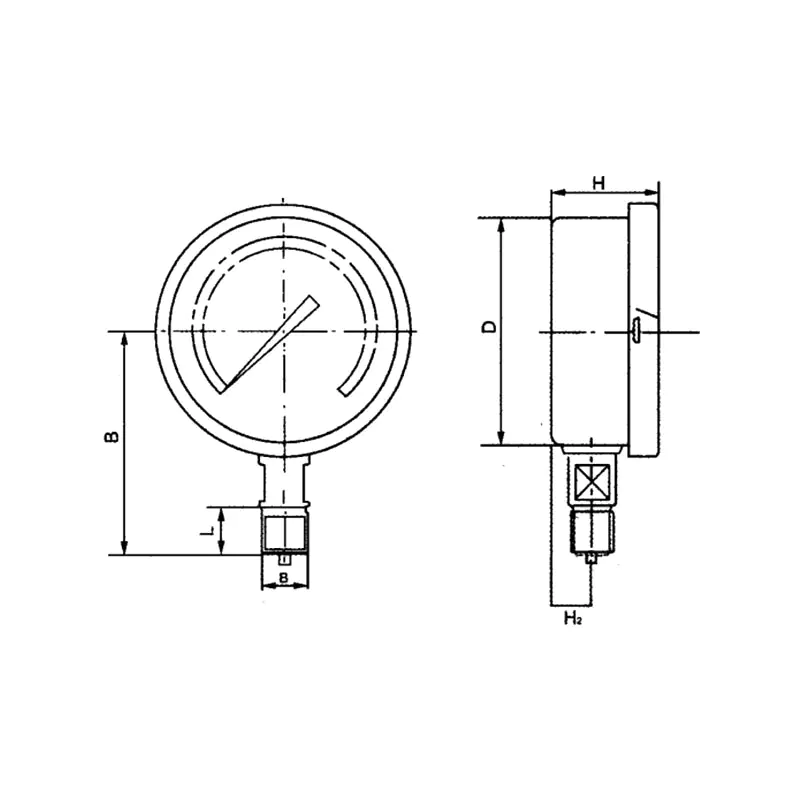

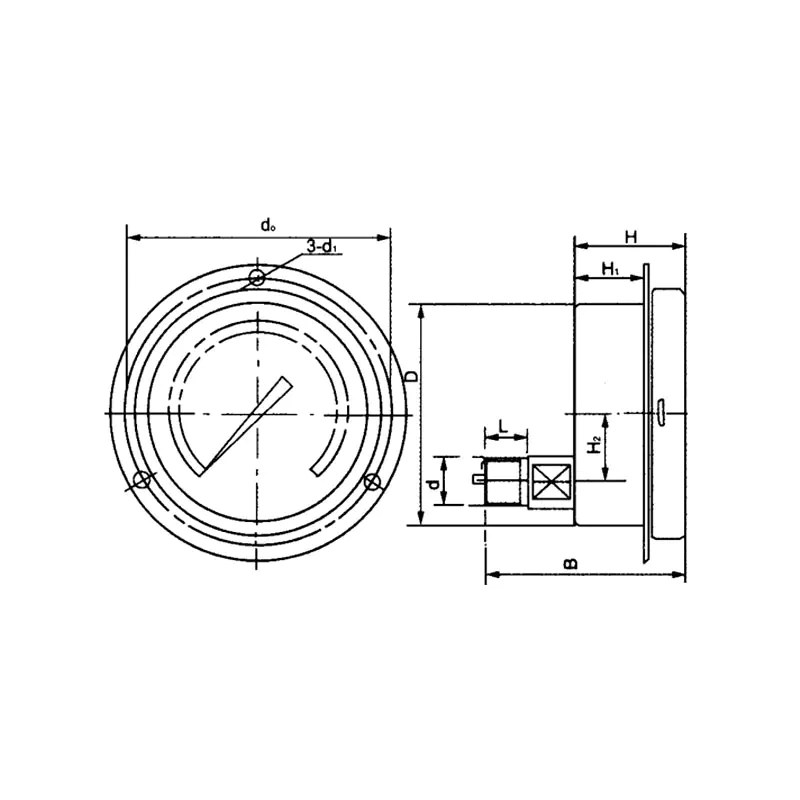

Dimensions
100371 100362-TD79

Modèle D B d (filetage du connecteur) L d₀ d₁ H H₁ H₂
XG-Y-60B Ø60 55 M14×1,5
1/4″ (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20 × 1,5
G3/8″, 1/2″
3/8″, 1/2″ (PT)
1/4″, 1/2″ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
