Tubes de protection pour thermocouples en céramique : guide de sélection pour les acheteurs industriels

Une ligne de traitement thermique qui remplaçait ses tubes de protection toutes les six semaines n'avait pas de problème de thermocouple. Il y avait un problème de céramique. Les éléments sont sortis du service propres et intacts, mais les tubes étaient fissurés, écaillés ou courbés, et la dérive qui a suivi appartenait au tube et non au capteur.

Les tubes de protection des thermocouples en céramique se situent entre un capteur fonctionnel et tout ce qu'un processus peut lui apporter : chaleur radiante dépassant 1 300 °C, gaz de cémentation, gaz de combustion contenant du soufre, éclaboussures de métal en fusion, vibrations et cycles thermiques incessants. Ce sont des consommables, souvent l'élément le moins cher de la boucle de mesure, mais ils décident si cette boucle survit à une campagne ou à un trimestre.

La version courte avant le détail : faites correspondre la qualité de la céramique à la température maximale et à la chimie de l'atmosphère, dimensionnez l'alésage de manière à ce que l'élément puisse encore être retiré après un an de service et achetez auprès d'un fabricant qui peut documenter le matériau plutôt que d'un commerçant qui ne peut citer qu'une dimension. Le filetage, la bride, l’épaisseur de paroi et le délai de livraison découlent tous de ces trois décisions.

Ce que font réellement les tubes de protection des thermocouples en céramique en service

Un thermocouple nu ou un élément RTD est une chose fragile. Une gaine à isolation minérale peut avoir un diamètre de seulement 3 à 8 mm et les fils à l'intérieur sont plus fins qu'un cheveu humain. Sans tube autour, cet élément doit survivre à l'impact d'une chute de matière première, à l'érosion causée par les cendres volantes, à l'attaque chimique des gaz de traitement et au contact électrique avec des pièces métalliques mises à la terre. N’importe lequel d’entre eux mettra fin à la mesure.

Le tube résout quatre problèmes à la fois. Il faut la punition mécanique. Il isole l'élément des milieux corrosifs ou conducteurs. Il fournit le chemin isolant qui empêche le circuit de mesure de se mettre à la terre contre la paroi de la cuve. Et il définit la profondeur d'immersion, qui détermine réellement si le capteur lit le processus ou lit simplement la paroi du four.

Il y a un coût à toute cette protection. Chaque millimètre de paroi en céramique ajoute une masse thermique et une résistance thermique entre la jonction chaude et le processus. Un tube fin et fermé, en bon contact avec le milieu, répond en quelques dizaines de secondes ; un tube lourd à paroi épaisse dans un flux de gaz à faible vitesse peut être en retard de plusieurs minutes. Sur une boucle de contrôle qui poursuit une exothermie rapide, ce décalage n'est pas un détail, c'est un problème de réglage. Les acheteurs qui se plaignent qu'un nouveau capteur « lit lentement » décrivent souvent le tube qu'ils ont spécifié, et non l'élément qu'ils ont acheté.

Le comportement électrique change également avec la température. L'alumine et la plupart des céramiques d'oxyde isolent extrêmement bien à froid, mais leur résistivité diminue à mesure que la température augmente. En service très chaud, la résistance d'isolation peut chuter jusqu'à un niveau qui perturbe les transmetteurs sensibles, ce qui explique en partie pourquoi les installations à haute température passent parfois à des céramiques sans oxyde ou acceptent un cycle de remplacement plus court.

Le tube de protection est une pièce d'usure qui détermine à la fois la précision et la durée de vie de l'ensemble de la boucle de mesure. Il mérite donc la même attention technique que le capteur lui-même.

Les qualités de céramique derrière la plupart des tubes de protection

La plupart des offres de tubes de protection pour thermocouples en céramique sont accompagnées de l'un des cinq ou six noms de matériaux, et la différence entre eux n'est pas esthétique. L'alumine, la mullite, le carbure de silicium, le nitrure de silicium, la zircone et la silice fondue ont chacun une plage dans laquelle ils fonctionnent bien et une plage dans laquelle ils échouent précocement.

Alumine et Mullite

L'alumine dense à 99 % est la valeur par défaut pour un service propre et à haute température. Il conserve sa forme jusqu'à environ 1 600 °C dans l'air, isole bien, résiste à de nombreuses atmosphères oxydantes et est largement disponible dans des alésages et des longueurs standards. Sa faiblesse est le choc thermique : chauffez-le trop vite ou éteignez-le avec de la condensation et il se fissurera. Les tubes de mullite et de corindon-mullite échangent un peu de cette température maximale contre une tolérance au cyclage sensiblement meilleure, c'est pourquoi ils sont courants dans les applications de four et de traitement thermique où la porte s'ouvre et se ferme toute la journée.

Carbure de silicium et nitrure de silicium

Le carbure de silicium apporte une conductivité thermique élevée et une excellente résistance aux chocs thermiques, de sorte qu'il survit aux cycles rapides et à l'érosion importante. C'est un bon candidat pour l'immersion dans les métaux non ferreux en fusion, même s'il nécessite des précautions dans des conditions fortement oxydantes au sommet de sa gamme et peut être attaqué par certaines scories. Le nitrure de silicium offre une résistance aux chocs similaire avec une bonne résistance et est souvent choisi pour l'aluminium et d'autres fontes de fonderie où les céramiques d'oxyde sont mouillées et dissoutes.

Zircone et silice fondue

La zircone tolère les températures les plus élevées du groupe et est chimiquement résistante dans de nombreux produits fondus, mais elle est plus lourde, plus coûteuse et relativement sensible au refroidissement rapide. À l’autre extrémité se trouve la silice fondue : plafond de température modeste, résistance exceptionnelle à la trempe. Si un processus se déroule violemment en dessous d'environ 1 100 °C, un tube en silice fondue peut durer largement plus longtemps qu'un tube en alumine de qualité supérieure.

La sélection du grade doit être déterminée par le mode de défaillance que vous avez réellement observé, et non par le chiffre de température le plus élevé sur une fiche technique.

Limites de température : lecture d'une fiche technique sur un tube de protection de thermocouple en céramique

Le chiffre de température sur la fiche technique d'un tube en céramique décrit généralement une situation spécifique : un service continu dans de l'air pur, sans cycle thermique, sans contamination et avec une charge mécanique modeste. Peu de processus réels correspondent à cette description. Le tableau ci-dessous présente la comparaison des qualités courantes sur la base de l'air pur, ce qui constitue un point de départ judicieux avant l'application des conditions de traitement.

Lisez les barres comme un classement et non comme une promesse. Un tube évalué à 1 600 °C dans de l'air pur peut être limité à environ 1 400 °C une fois que l'atmosphère est réductrice, poussiéreuse ou chimiquement active, et le déclassement est souvent plus grand que l'écart entre deux qualités. Les acheteurs qui comparent les fournisseurs uniquement sur la base de la température globale finissent par choisir entre des qualités qui se comportent presque de la même manière dans leur processus, tout en manquant les propriétés qui comptent réellement, comme la résistance aux chocs ou à une fusion spécifique.

C’est là que la chaîne de matériaux derrière le tube devient utile. Un fournisseur qui produit également des fils en alliage pour thermocouples et des matériaux pour instruments comprend comment la soudure chaude, l'isolation et la gaine se comportent comme un seul système en température, et peut donner des conseils sur le tube et l'élément ensemble plutôt que de proposer un tube isolé. L'expérience pratique des assemblages RTD tels que les types anticorrosion et résistants à l'abrasion est également utile, car la même céramique qui protège un thermocouple protège généralement l'élément de résistance dans le même port.

Considérez la limite de température publiée comme un point de départ pour un air pur, puis réduisez-la en fonction des cycles, de la contamination et de la charge mécanique avant de vous engager sur une note.

Attaque chimique : quand une bonne céramique échoue toujours

La température est la partie la plus facile de la spécification. C’est dans la chimie que se cachent la plupart des échecs prématurés, car les dégâts semblent rarement dramatiques. Un tube ne disparaît généralement pas ; il développe une surface vitrée, piquée ou écaillée, perd de l'épaisseur de paroi d'un côté, puis se fissure lorsque la section devient trop mince pour supporter la charge.

Les céramiques d'oxyde telles que l'alumine et la mullite supportent bien les atmosphères oxydantes. Ils sont beaucoup moins à l’aise avec les conditions réductrices, avec les vapeurs riches en alcalis et avec les composés fluorés. Dans les usines de verre et de ciment, les alcalis transportés par la poussière et les substances volatiles peuvent attaquer la surface d'un tube d'alumine même lorsque la température se situe bien dans la plage indiquée. Les atmosphères riches en hydrogène et en carbone peuvent également réduire la durée de vie en modifiant le comportement de la surface au fil du temps.

Le carbure de silicium a ses propres sensibilités. Il fonctionne bien dans de nombreux environnements agressifs, mais il peut être attaqué par certains métaux en fusion, scories et oxydes fondus, et il se comporte différemment en service à haute teneur en oxygène au sommet de sa gamme. Le nitrure de silicium est souvent le meilleur choix en fonderie pour l'aluminium. La zircone résiste à une large gamme de fusions mais n'est pas universellement inerte et elle est vulnérable à certaines scories et à des gradients thermiques sévères.

• Demandez une analyse complète des gaz, pas seulement du composant principal. Les traces de soufre, de chlore et de métaux alcalins déterminent souvent le résultat.
• Enregistrez où se trouve le tube dans le récipient. La chimie locale à proximité d’un brûleur, d’une conduite de laitier ou d’une entrée d’air peut être bien plus agressive que le gaz de procédé en vrac.
• Attendez-vous à un transfert de poussière et de vapeur. Les particules qui se déposent sur une céramique chaude peuvent former une couche corrosive qui continue d'agir en surface.
• Considérez l’interaction réfractaire. Les alcalis récupérés dans les maçonneries à proximité peuvent migrer vers la surface du tube.

Un test pratique vaut plus qu’une comparaison de fiches techniques. Si une usine possède un port qui consomme des tubes, l'installation d'un court essai de deux ou trois qualités candidates côte à côte pendant quelques semaines résoudra généralement la question plus rapidement que n'importe quelle table.

Spécifiez la céramique en fonction de la pire chimie locale que le tube verra, et non de la composition moyenne du gaz de procédé.

Choc thermique : le mode de défaillance que les acheteurs sous-estiment

De nombreux tubes fissurés sont imputés à un mauvais lot alors que la véritable cause est la manière dont la cuve a démarré. La céramique est fragile et sa tolérance aux changements rapides de température varie énormément selon les qualités. Un tube qui vit heureux à 1 400 °C pendant des mois peut se fendre la première fois qu'il rencontre un courant d'air froid provenant d'une porte ouverte ou un jet de condensat.

Trois facteurs déterminent la quantité de chocs qu'un tube peut absorber : le matériau, l'épaisseur de la paroi et la disposition du support. Les parois minces refroidissent et chauffent plus uniformément, elles résistent donc mieux aux chocs que les sections lourdes de même qualité. Les longues travées non soutenues se plient sous leur propre poids à la température et s'effondrent à un point de contrainte plutôt qu'au milieu. Un tube à extrémité fermée avec un support interne, ou une conception en deux pièces, dure souvent plus longtemps qu'un tube monobloc plus long dans le même port.

Les règles qui tiennent dans la pratique incluent le réchauffement progressif du récipient plutôt qu'à pleine puissance, l'éloignement des condensats de la céramique chaude et l'évitement des pulvérisations d'eau sur un tube qui est encore au-dessus de quelques centaines de degrés. Lorsque le processus ne peut pas être contrôlé avec autant de soin, la silice fondue ou une céramique sans oxyde constitue souvent la solution la plus réaliste, même à un plafond de température plus bas.

Lorsque le processus est difficile, choisissez une qualité résistante aux chocs et une paroi plus fine au lieu de rechercher une température nominale plus élevée.

Géométrie : alésage, épaisseur de paroi, longueur et filetage

Une fois le matériau réglé, la géométrie décide si l'installation fonctionne. Les erreurs de spécification les plus courantes sont un alésage trop serré, une longueur d'immersion choisie au hasard et un filetage qui ne correspond pas au port existant. En parcourant les points ci-dessous, vous éviterez la plupart d’entre eux.

1. Mesurez l'élément. Enregistrez le diamètre de la gaine du thermocouple ou du RTD, puis laissez un jeu annulaire d'environ 1 mm à 2 mm afin que l'élément puisse être inséré et retiré une fois le tube en service.
2. Choisissez la tolérance d'alésage. Les alésages serrés améliorent le temps de réponse car l'élément est plus proche du mur, mais ils deviennent impossibles à démonter une fois que l'oxydation et la poussière ont fait leur travail.
3. Définissez l'épaisseur du mur. Les parois plus minces réagissent plus rapidement et résistent mieux aux chocs thermiques ; les murs plus épais survivent à l'impact et à l'érosion. Faites correspondre le choix au risque dominant dans le port.
4. Décidez de la durée de l’immersion. À titre indicatif, une immersion de huit à dix fois le diamètre du tube place le point de détection suffisamment loin dans le milieu pour éviter les effets de paroi, sous réserve de l'espace disponible.
5. Confirmez la longueur totale séparément. La longueur totale comprend la section au-dessus du point de montage où se trouvent la tête du terminal et les raccords ; ce n'est pas le même nombre que la profondeur d'immersion.
6. Spécifiez la connexion. Les options courantes incluent les filetages NPT et BSP, les filetages métriques, les brides et les raccords à compression simples, et chacun a sa propre norme dimensionnelle.
7. Indiquez les tolérances que vous pouvez accepter. Les chiffres commerciaux pour les tubes en céramique correspondent généralement à une fraction de millimètre sur l'alésage, un petit pourcentage sur la longueur et une marge de rectitude par mètre, mais ils les confirment plutôt que de les supposer.

Deux autres points posent problème sur place. Premièrement, les céramiques sont généralement fournies dans la taille cuite, le meulage jusqu'à la dimension finale est donc limité et le filetage est souvent effectué sur un insert métallique ou en cermet plutôt que dans la céramique elle-même. Deuxièmement, un tube qui passe près d'un mur ou d'un brûleur développera un côté chaud et un côté froid, qui constitue une charge de flexion en température ; l'ajout d'un support ou la rotation du port peut ajouter des mois de durée de vie.

Écrivez l'alésage, l'épaisseur de paroi, la profondeur d'immersion, la longueur totale et le filetage sous forme de cinq chiffres distincts, car les fournisseurs vous indiqueront exactement ce que vous leur donnerez.

Tubes de protection pour thermocouples en céramique à extrémité ouverte, à extrémité fermée et en deux pièces

La forme finale modifie le comportement du tube plus que ce que la plupart des acheteurs attendent. Un tube à extrémité ouverte est un simple cylindre creux, souvent utilisé avec un embout fermé séparé ou avec un doigt de gant métallique derrière lui. Il est bon marché, facile à fabriquer en grandes longueurs et simple à inspecter, mais l'élément est exposé à tout ce qui pénètre dans l'extrémité ouverte, il convient donc à un service propre, sec et non corrosif.

Un tube à extrémité fermée scelle complètement l'élément. C'est la solution standard pour les liquides, les métaux en fusion, les gaz chargés de poussière et toute application où la contamination ou l'humidité détruirait l'élément. Le coût est le décalage thermique : la pointe fermée ajoute de la masse entre le processus et la soudure chaude, et plus la pointe est épaisse, plus le temps de réponse est long.

Les conceptions en deux parties séparent la pointe de la tige. Cela permet à une usine de remplacer uniquement la pièce qui s'use réellement, qui correspond souvent aux derniers 200 mm, et cela permet à la tige d'être d'une qualité résistante aux chocs tandis que la pointe est choisie pour sa résistance chimique. Lorsque le même port consomme des tubes pleine longueur sur un cycle court, l'itinéraire en deux parties peut réduire à la fois les coûts et les temps d'arrêt. Il vaut la peine de discuter avec le fournisseur avant de supposer que chaque remplacement doit être un seul tube en céramique.

Si seule la pointe s'use, un tube en deux parties transforme un consommable pleine longueur en une petite pièce peu coûteuse.

Associer des tubes en céramique avec des assemblages RTD

Tous les ports chauds n'ont pas besoin d'un thermocouple. Les éléments de résistance sont souvent préférés lorsque la stabilité et la répétabilité comptent plus que la vitesse brute, et la même logique de protection céramique s'applique. Un élément de résistance dans un tube en céramique donne une mesure stable et à faible dérive, à condition que le tube n'introduise pas de fuite électrique ou de contrainte mécanique.

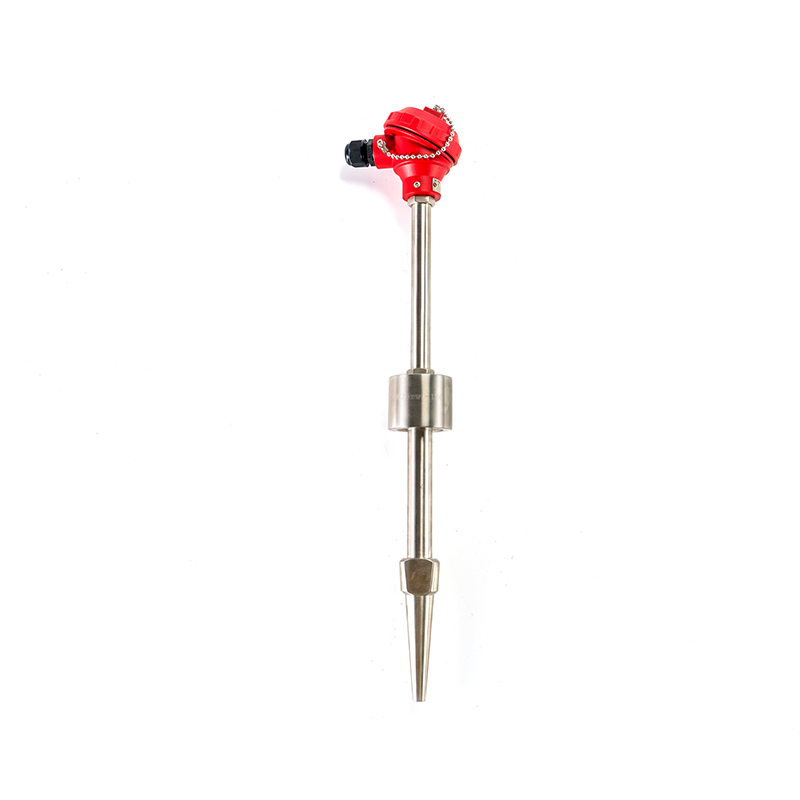

C'est un domaine où il est utile d'acheter le tube et l'assemblage auprès de la même source. Un ensemble construit autour d'un tube en céramique peut être configuré pour le problème spécifique du port, qu'il s'agisse d'abrasion, de corrosion, d'une classification de zone dangereuse, de plusieurs points de mesure, d'une tête d'affichage ou d'un cycle de service d'une centrale électrique. Les conceptions anticorrosion et résistantes à l'abrasion, par exemple, répondent aux mêmes questions de sélection de céramique et y répondent avec l'élément et la terminaison.

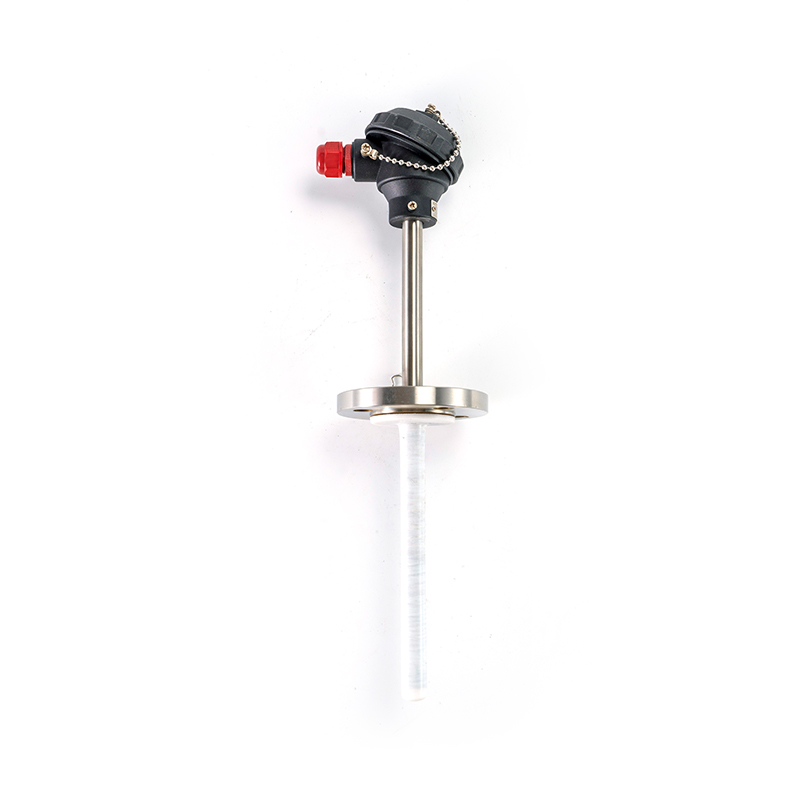

RTD anti-corrosion Nous pouvons fournir toutes sortes de matériaux spéciaux et généraux résistant à la corrosion en fonction du milieu corrosif, différent, en particulier la prévention de la corrosion du c... Voir le produit →

Les acheteurs comparant les options constatent souvent que le prix d'assemblage est dominé par le boîtier et la certification plutôt que par la céramique, ce qui rend judicieux de spécifier en même temps le tube pour la durée de vie et l'assemblage pour la précision. Un fournisseur qui fabrique les deux pièces peut également confirmer que l’alésage, le filetage et la profondeur d’insertion sont cohérents avant l’expédition du produit.

Spécifiez la céramique et l'élément de détection ensemble afin qu'une partie soit propriétaire de l'ajustement, du temps de réponse et du cycle de remplacement.

Le fil d'alliage à l'intérieur du tube

Un tube ne peut protéger que ce qui se trouve à l’intérieur, et ce qui se trouve à l’intérieur est une paire de conducteurs différents. La qualité du fil détermine la plage de température, la courbe de sortie et le comportement de dérive, tandis que le tube détermine la durée pendant laquelle le fil survit à l'environnement. En traitant les deux comme des achats séparés, les plantes se retrouvent avec une céramique parfaitement bonne autour d'un élément qui n'a jamais été adapté à la température.

Les appariements courants se comportent très différemment. Les combinaisons nickel-chrome et nickel-silicium couvrent la gamme générale la plus large de fours et fours industriels. Les types de fer et de constantan conviennent aux températures plus basses et aux conditions réductrices. Les types de cuivre et de constantan sont utilisés lorsque la plage est modeste mais que la précision est importante. Chacun a un plafond recommandé, et chacun a des atmosphères qu'il tolère mieux que d'autres, c'est pourquoi les conseils matériaux pour le tube et pour le fil doivent provenir de la même source technique.

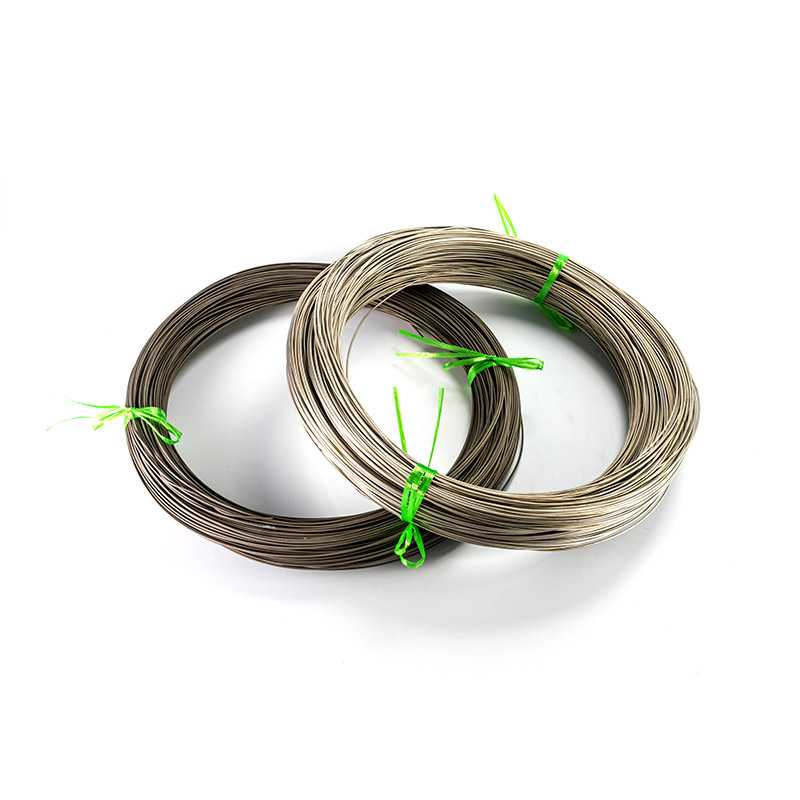

Fil en alliage pour thermocouple Présentation du produit Le fil d'alliage pour thermocouple est un fil d'alliage de mesure de température de précision principalement composé de nickel, de chrome, de silicium, de cuivre et d'autres métaux. Escroquer... Voir le produit →

Il convient également de se demander si le fil et le tube proviennent d’une usine qui contrôle elle-même la fusion, l’étirage et le recuit des alliages. La cohérence de l'alliage est ce qui maintient la courbe de production stable d'un lot à l'autre, et cette cohérence apparaît sur le terrain sous forme de lectures qui correspondent entre les ports plutôt que de s'écarter au cours d'une campagne.

Le tube le plus cher ne peut pas sauver un élément dont la qualité d’alliage a été choisie pour une mauvaise plage de température.

Fil d'extension et de compensation : l'autre moitié de la boucle

Un circuit de thermocouple n’est aussi bon que sa section la plus froide. De la tête de borne à l'instrument, le signal voyage à travers un fil d'extension ou de compensation qui doit correspondre à la famille d'alliages de l'élément et respecter la polarité. Inversez la paire ou utilisez le mauvais alliage, et la lecture sera erronée d'une marge qui augmente avec la différence de température entre la tête et le coffret.

Deux questions dominent les problèmes de terrain. Le premier est la température de la tête du terminal : si la tête se trouve dans un endroit chaud et qu'aucune compensation de référence n'est appliquée, l'erreur de soudure froide peut être substantielle. Le deuxième est le bruit électrique, qui devient de plus en plus important à mesure que les usines ajoutent des entraînements à fréquence variable. Une construction blindée avec une référence au sol unique et cohérente est généralement la réponse, et elle doit être choisie en même temps que le tube et l'élément plutôt que réparée par la suite.

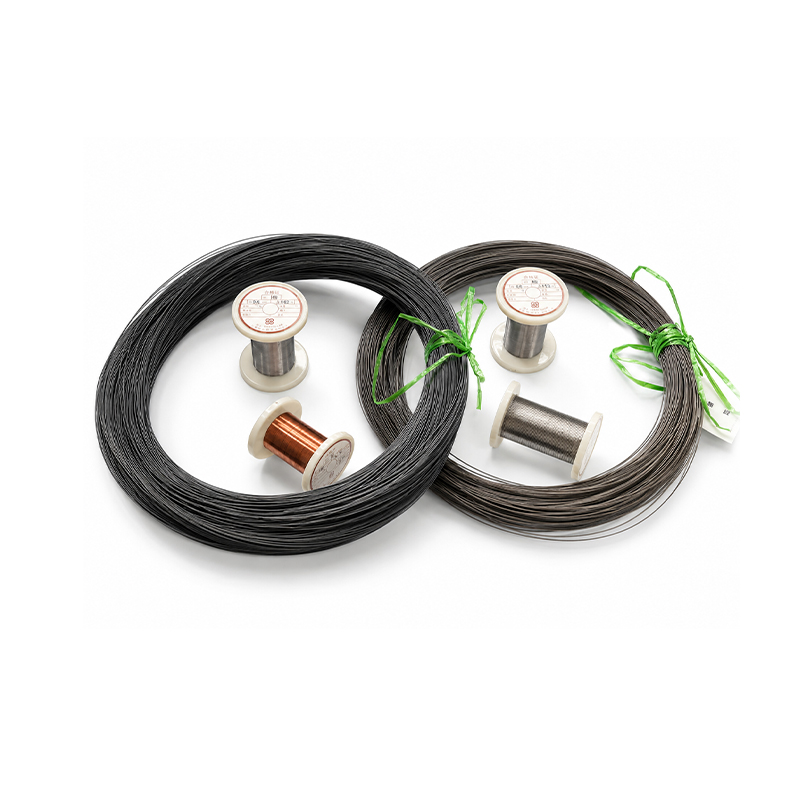

Fil d'alliage de fil de compensation de thermocouple Présentation du produit Le fil d'alliage pour câbles de compensation de thermocouple est un matériau conducteur de base pour les systèmes de mesure de température industriels, utilisé comme alliage co... Voir le produit →

L'achat du fil auprès du même fabricant que le fil en alliage utilisé dans l'élément élimine également une source courante de discordance. Lorsque les deux proviennent d’une même opération de fusion et d’étirage, les caractéristiques des deux s’alignent et l’installation est plus facile à valider lors de la mise en service.

Prévoyez le fil, la tête et le détail de mise à la terre en même temps que le tube en céramique, car ils contribuent tous à la même erreur.

Comment rédiger une demande de prix pour des tubes de protection de thermocouple en céramique

La plupart des retards dans les devis sont dus à des demandes incomplètes et non à des usines lentes. Une demande de prix claire revient généralement avec un prix utilisable et un délai de livraison réaliste en quelques jours. En parcourant la liste suivante avant d’envoyer une demande, vous évitez les deuxième et troisième séries de questions.

1. Indiquez l'application et la température maximale, y compris les excursions plutôt que seulement le point de consigne normal.
2. Décrivez l'atmosphère et tout contaminant, y compris la poussière, le soufre, le chlore, les alcalis et l'humidité.
3. Nommez le milieu avec lequel le tube entrera en contact : gaz de combustion, métal en fusion, sel, verre, huile, eau ou air pur.
4. Donnez la géométrie en cinq chiffres : alésage, épaisseur de paroi, longueur d'immersion, longueur hors tout et filetage ou bride.
5. Indiquez la forme de l'extrémité : extrémité ouverte, extrémité fermée ou assemblage en deux parties.
6. Confirmez si le tube portera un thermocouple, un RTD ou les deux, et indiquez le diamètre de l'élément.
7. Dites de combien de pièces vous avez besoin pour l'essai et combien par an par la suite, car les deux chiffres affectent le prix.
8. Demandez par écrit la qualité du matériau et les tolérances dimensionnelles qui seront retenues.
9. Demandez ce que le fournisseur changerait si le tube actuel tombe en panne prématurément et indiquez la durée de vie que vous obtenez actuellement.

L’inclusion de l’historique des échecs est la chose la plus utile qu’un acheteur puisse ajouter. Un fournisseur qui sait que les tubes tombent en panne après cinq semaines dans un four cyclique proposera une qualité résistante aux chocs ou une paroi plus fine, alors qu'un fournisseur qui lui a dit seulement "un tube en alumine de 1 200 mm de long" reproduira le même problème au même prix.

Inclure l'historique des échecs dans l'enquête ; la recommandation de qualité en dépend bien plus que du dessin.

Coût, délai de livraison et quantité de commande

Les tubes en céramique ne sont pas des articles chers, mais le coût de leur remplacement est souvent dominé par tout ce qui concerne l'achat : les heures d'arrêt, la main d'œuvre, la perte de production lorsqu'un port est hors service. Cette asymétrie explique pourquoi dépenser un peu plus pour un grade qui dure deux fois plus longtemps est généralement la décision la moins chère.

Quatre facteurs font varier le prix unitaire. La qualité du matériau est la plus importante, la zircone et le nitrure de silicium étant bien supérieurs à l'alumine et à la mullite. La taille vient ensuite, car les tubes longs nécessitent des fours plus grands et une manipulation plus soigneuse. La précision dimensionnelle augmente les coûts lorsque des tolérances d'alésage ou de rectitude serrées sont requises. C'est la quantité qui a l'effet le plus visible, car la mise en place d'un cycle de cuisson est un coût fixe qui se répartit sur les pièces produites.

Le délai suit la même logique. Les tailles standard dans les qualités courantes sont fréquemment disponibles en stock ou sur un cycle court, tandis que des longueurs spéciales, des filetages inhabituels et des qualités sans oxyde sont fabriqués sur commande. Les acheteurs qui conservent une réserve modeste des deux ou trois tailles utilisées le plus souvent sur place évitent la commande d'urgence par avion, où se révèle le coût réel d'un tube fissuré.

• Commandez des quantités d’essai avant de vous engager sur un volume annuel dans un nouveau grade.
• Standardisez le moins de tailles que la plante peut tolérer et conservez un petit stock de sécurité de chacune.
• Demandez le prix en deux ou trois tranches de quantité plutôt qu'en un seul chiffre.
• Confirmez la méthode d'emballage, car les céramiques expédiées en vrac arrivent cassées.

Comparez le coût total d’une année de service, et non le prix facturé d’un seul tube.

Acheter auprès d'un fabricant, d'un fournisseur ou d'un grossiste

Trois modèles commerciaux apparaissent dans la plupart des recherches pour ce produit : le fabricant qui cuit et usine la céramique, le fournisseur qui distribue une gamme d'instruments et le grossiste qui détient du stock pour la revente. Chacun a un rôle légitime, et le bon choix dépend du caractère standard ou spécifique du problème.

Un fabricant constitue la meilleure solution lorsque le tube doit interagir avec une atmosphère spécifique, lorsque les tolérances sont importantes ou lorsqu'une usine souhaite obtenir des informations techniques sur les raisons de l'échec du dernier lot. Un fabricant qui produit également des fils en alliage pour thermocouples, des éléments de résistance et des matériaux pour instruments peut traiter le tube comme une partie d'un système de mesure, ce qui tend à produire une réponse plus cohérente qu'une consultation dans un catalogue. Les prix de volume sont également généralement plus élevés.

Un fournisseur ou un grossiste a du sens lorsque l’exigence est une taille standard dans une qualité commune et que la priorité est la disponibilité. Le compromis est que la profondeur technique derrière la cotation peut être limitée et que les questions sur l'atmosphère ou le choc thermique peuvent rester sans réponse. Pour des remplacements ponctuels sur des ports non critiques, cela constitue un compromis raisonnable.

Quel que soit le choix, trois vérifications valent la peine d'être faites. Demandez la note par écrit avec une description du matériel. Demandez les tolérances qui seront maintenues sur l'alésage et la longueur. Et demandez qui est responsable si le tube tombe en panne dans un délai défini et dans les conditions spécifiées. Un fournisseur qui répond clairement à ces trois questions sera probablement plus facile à travailler en cas de problème.

Adaptez le modèle du fournisseur au problème : apport technique d'un fabricant pour les ports difficiles et distribution pour les remplacements simples.

Questions fréquemment posées sur les tubes de protection des thermocouples en céramique

De quoi est composé un tube de protection de thermocouple en céramique ?

La plupart sont constitués de céramiques denses oxydes ou non oxydes : 99 % d'alumine, de mullite ou de corindon-mullite, de carbure de silicium, de nitrure de silicium, de zircone ou de silice fondue. Le choix dépend de la température de service, de la chimie de l'atmosphère, des cycles thermiques et du contact du tube avec un métal en fusion ou un gaz en circulation. Deux tubes de dimensions identiques peuvent se comporter complètement différemment si la nuance est différente.

Comment choisir entre l’alumine et le carbure de silicium ?

L'alumine est généralement la meilleure option pour un service propre, oxydant et à haute température où l'isolation électrique et le coût comptent. Le carbure de silicium convient aux cycles rapides, à l'érosion et à de nombreux métaux non ferreux en fusion, mais il nécessite des précautions dans des conditions fortement oxydantes et contre certaines scories. Si les tubes d'alumine existants échouent par fissuration plutôt que par attaque chimique, le carbure de silicium mérite d'être testé. S'ils échouent à cause du vitrage de la surface et de l'amincissement, la chimie est le problème et le choix de la qualité doit suivre cela.

De quelle durée d'immersion ai-je besoin ?

Un guide couramment utilisé consiste en une immersion de huit à dix fois le diamètre du tube, qui place le point de détection suffisamment loin dans le milieu pour éviter l'influence du mur et du bossage de montage. Ce chiffre est un point de départ plutôt qu'une règle, car la profondeur du port disponible, la vitesse d'écoulement et le support mécanique limitent également la réponse. La profondeur d'immersion et la longueur totale doivent toujours être spécifiées sous la forme de deux nombres distincts.

Un tube de protection de thermocouple en céramique peut-il être fileté ?

La céramique peut être filetée, mais le filetage est souvent formé sur un insert métallique ou en cermet ou collé dans un raccord, car la céramique cuite ne tolère pas le même usinage que le métal. Les brides et les raccords à compression sont des alternatives courantes. Si le port existe déjà, mesurez la forme et le pas du filetage avant de commander, car les filetages NPT, BSP et métriques ne sont pas interchangeables.

Comment empêcher un tube en céramique de se fissurer au démarrage ?

Augmentez progressivement la température, éloignez les condensats et les courants d'air froids de la céramique chaude et évitez de pulvériser de l'eau sur un tube encore à température. Choisissez un grade offrant une meilleure résistance aux chocs thermiques et envisagez un mur plus fin avec un support pour les longues portées. Lorsque le processus ne peut pas être contrôlé en douceur, la silice fondue ou une céramique sans oxyde est souvent plus réaliste qu'un tube à haute teneur en alumine.

Les tubes de protection en céramique fonctionnent-ils aussi bien avec les RTD qu'avec les thermocouples ?

Oui. Le même tube protège un élément de résistance, et la logique de sélection est similaire, avec une considération supplémentaire : à très haute température, la résistivité électrique de la céramique oxyde diminue, ce qui peut affecter le circuit de mesure. De nombreuses usines utilisent des tubes en céramique sur des assemblages RTD pour des raisons de stabilité, en particulier lorsque la corrosion ou l'abrasion constituent le risque dominant plutôt que la rapidité de réponse.

À quel délai dois-je m'attendre ?

Les tailles standard dans les qualités courantes sont souvent disponibles rapidement, parfois en stock. Les longueurs spéciales, les formes de connexion inhabituelles et les céramiques sans oxyde sont généralement fabriquées sur commande et prennent plus de temps. La réponse pratique est de demander une date ferme au stade de l’offre et de conserver une petite marge des tailles utilisées le plus souvent, plutôt que de compter sur une commande d’urgence lors d’un arrêt.

Puis-je acheter une petite quantité d’essai avant de m’engager sur un volume ?

La plupart des fabricants fournissent des quantités d'essai, et cela vaut la peine de le faire chaque fois qu'une usine change de qualité ou passe à une conception en deux parties. Faire fonctionner deux matériaux candidats côte à côte dans le pire port pendant quelques semaines produit des informations plus utiles que n'importe quel tableau de comparaison. Incluez les résultats des essais dans la prochaine demande afin que le fournisseur puisse ajuster les spécifications.

Quelle qualité est la meilleure pour l’aluminium fondu ?

Le nitrure de silicium et certaines qualités de carbure de silicium sont les candidats habituels, car les céramiques d'oxyde ont tendance à être mouillées et attaquées par l'aluminium fondu. La décision dépend également de l’alliage coulé, du flux utilisé et de la durée pendant laquelle le tube reste immergé. Dans la mesure du possible, confirmez la recommandation par rapport à la chimie spécifique du fondu plutôt qu'à une catégorie générale de matériaux.

Comment les tubes doivent-ils être stockés avant l’installation ?

Gardez-les au sec, à la verticale et à l'abri des chocs. La céramique absorbe peu d'humidité dans les qualités denses, mais les matériaux poreux et les joints collés peuvent capter l'eau qui se transforme en vapeur lors du premier chauffage. Inspectez chaque tube pour déceler toute fissure avant l'installation, car un tube endommagé qui tombe en panne au début de son service est souvent imputé au fournisseur lorsqu'il a été endommagé en magasin.

Les tubes de protection des thermocouples en céramique ressemblent à de simples consommables, et c'est exactement pourquoi ils sont mal spécifiés. La qualité décide du comportement du tube dans une atmosphère réelle ; la géométrie décide si l'élément peut être modifié sans combat ; le fournisseur décide si quelqu'un peut expliquer pourquoi le dernier lot a échoué.

Obtenez ces trois bons résultats et la boucle de mesure s’installe. Les relevés restent cohérents entre les ports, les remplacements ont lieu selon un calendrier planifié plutôt qu'au milieu d'un quart de travail, et les dépenses annuelles en tubes diminuent même lorsque le prix unitaire augmente. Commencez par l'historique des pannes, remontez jusqu'au matériau et achetez auprès d'un fabricant qui peut discuter à la fois de la céramique et de ce qui se trouve à l'intérieur.
