1. Que sont Instruments de niveau

Les instruments de niveau sont des dispositifs de détection automatisés utilisés pour mesurer la hauteur, le volume ou la position de l'interface des liquides, des solides, des poudres et des boues stockés dans des réservoirs industriels, des silos, des bacs et des pipelines. En tant que branche essentielle de l'instrumentation de processus, les instruments de niveau convertissent une position physique à l'intérieur d'un récipient en un signal électrique ou numérique qui peut être lu localement ou transmis à un système de contrôle. Cette catégorie est généralement divisée en trois groupes : les instruments de niveau de liquide, les instruments de niveau de matériau et les instruments de niveau limite ou d'interface, chacun s'adressant à un type différent de milieu mesuré et de condition de processus.

Étant donné que les cuves de stockage et de réaction existent dans presque tous les secteurs industriels, les instruments de niveau sont utilisés partout où une usine doit suivre la quantité de matière restant dans un conteneur ou là où deux couches de matière se rencontrent. Un instrument à un seul niveau peut être amené à fonctionner dans un réservoir d'eau propre un jour et dans un réservoir d'acide corrosif le lendemain. La catégorie comprend donc une grande variété de technologies de détection adaptées à différentes conditions physiques et chimiques. Les instruments de niveau sont également fréquemment associés à des instruments de température et de pression dans la même boucle de processus, car la surveillance des stocks dépend souvent de la lecture conjointe des trois paramètres.

Du simple interrupteur à flotteur qui déclenche une alarme lorsqu'un réservoir est plein au radar à ondes guidées qui mesure en continu le niveau d'une boue collante, les instruments de niveau sont les yeux de l'industrie de transformation. Ils aident les opérateurs à éviter les débordements, à empêcher la marche à sec des pompes et à maintenir des stocks de matériaux cohérents. Xinguo Group Co., Ltd. fournit des instruments de niveau ainsi que des instruments de température, de pression et de débit depuis 1997, soutenant des industries telles que l'énergie, le pétrole, la chimie, la métallurgie, les matériaux de construction, l'alimentation et le traitement de l'eau avec des solutions de mesure fiables.

2. Principes de fonctionnement et technologies de mesure

Les instruments de niveau s'appuient sur plusieurs principes physiques distincts pour localiser la surface ou l'interface d'un matériau à l'intérieur d'un récipient. Les instruments de type contact, tels que les interrupteurs à flotteur, les sondes capacitives et les radars à ondes guidées, placent un élément de détection directement dans ou à proximité du milieu et détectent les changements de position mécanique, de capacité ou les impulsions micro-ondes réfléchies le long d'une sonde. Les instruments de type sans contact, tels que les indicateurs de niveau radar, les indicateurs de niveau à ultrasons et les indicateurs de niveau laser, sont montés au-dessus du milieu et envoient un signal vers le bas, puis mesurent le temps nécessaire au retour de l'onde réfléchie afin de calculer la distance et donc le niveau.

Le choix entre la détection avec et sans contact dépend des propriétés du milieu mesuré. Le radar à ondes guidées fonctionne bien dans les réservoirs contenant de la mousse, de la vapeur ou des turbulences, car le signal se propage le long d'une sonde fixe plutôt qu'à l'air libre. Le radar sans contact est souvent choisi pour les milieux corrosifs ou visqueux où une sonde serait difficile à nettoyer ou à entretenir. Les instruments à ultrasons constituent une option pratique pour les liquides propres et les bacs simples sous pression et température normales, tandis que les instruments à capacité et à flotteur restent courants pour les petits récipients ou la détection d'interface entre deux liquides non miscibles.

Comparaison des gammes technologiques

Le tableau ci-dessous présente une comparaison qualitative de la plage de mesure typique utilisable pour plusieurs technologies de détection de niveau courantes. Cette comparaison vise à illustrer l'ordre de grandeur général associé à chaque technologie plutôt qu'une spécification exacte pour un modèle de produit unique. Les radars à ondes guidées et les radars sans contact couvrent généralement une portée efficace plus large car leur signal peut traverser un espace ouvert ou le long d'une sonde sur de plus longues distances avec une atténuation limitée. Les indicateurs de niveau à ultrasons couvrent généralement une plage modérée et sont influencés par la vapeur, la poussière et les couches de température à l'intérieur du récipient. Les instruments à flotteur et à capacité sont généralement utilisés sur des portées plus courtes, correspondant aux dimensions de réservoirs ou de navires plus petits où une sonde mécanique ou électrique peut être facilement installée. Comprendre cette plage relative aide les ingénieurs à déterminer quelle technologie de détection est appropriée avant d'examiner les paramètres techniques détaillés pour une application spécifique.

Comme indiqué ci-dessus, les radars sans contact et les radars à ondes guidées occupent l’extrémité la plus large de la comparaison car leur signal électromagnétique peut être conçu pour parcourir de plus longues distances avec une atténuation prévisible. Cela fait des deux technologies un choix courant pour les grands réservoirs de stockage dans les secteurs de la pétrochimie et de l’énergie. Les instruments à ultrasons se situent au milieu de la plage car les ondes sonores sont plus sensibles aux gradients de température et à la densité de vapeur que les signaux micro-ondes. Les sondes capacitives et les interrupteurs à flotteur occupent l'extrémité la plus courte de la gamme puisque leur élément de détection doit physiquement atteindre ou s'approcher de la surface du milieu, ce qui devient peu pratique dans les récipients très hauts. Ce positionnement relatif constitue une référence de départ utile lorsqu'une équipe de projet compare les technologies de détection avant de mener une étude détaillée du site.

Il convient également de noter que la portée effective peut être étendue ou réduite par la constante diélectrique du milieu pour les instruments basés sur un radar, ou par la densité pour les appareils à ultrasons et à flotteur. Par exemple, un radar sans contact peut atteindre une portée plus longue dans un liquide à haute diélectrique que dans une poudre à faible diélectrique. De même, les performances des ultrasons se dégradent souvent dans les atmosphères poussiéreuses, ce qui réduit leur portée pratique. Ces facteurs expliquent pourquoi le tableau est étiqueté comme « typique » : la plage réelle que vous obtenez sur le terrain dépend des conditions spécifiques de votre processus. Référez-vous toujours aux courbes de performances du fabricant pour le modèle exact que vous envisagez.

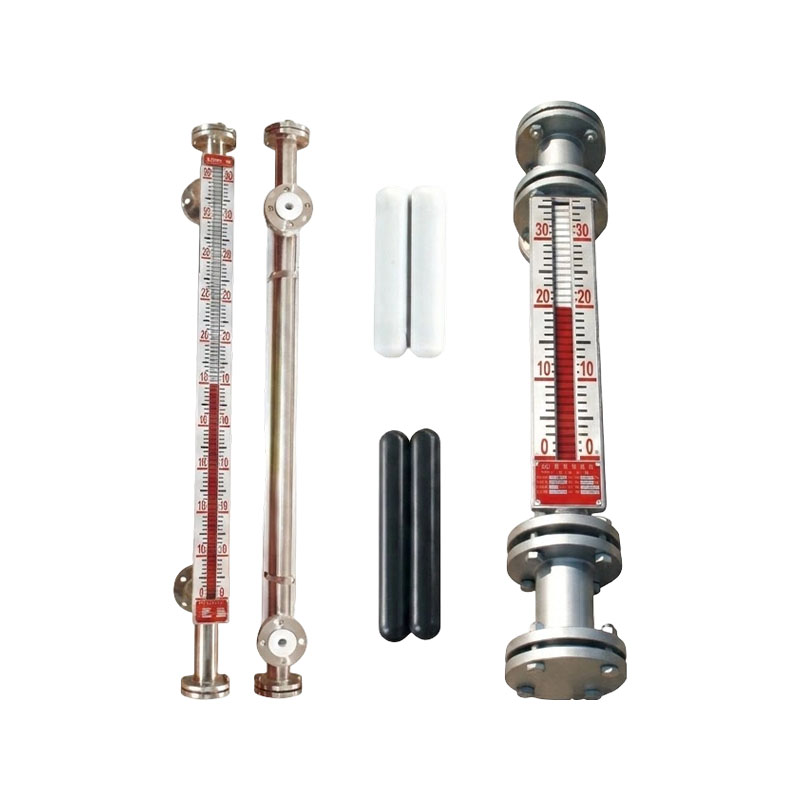

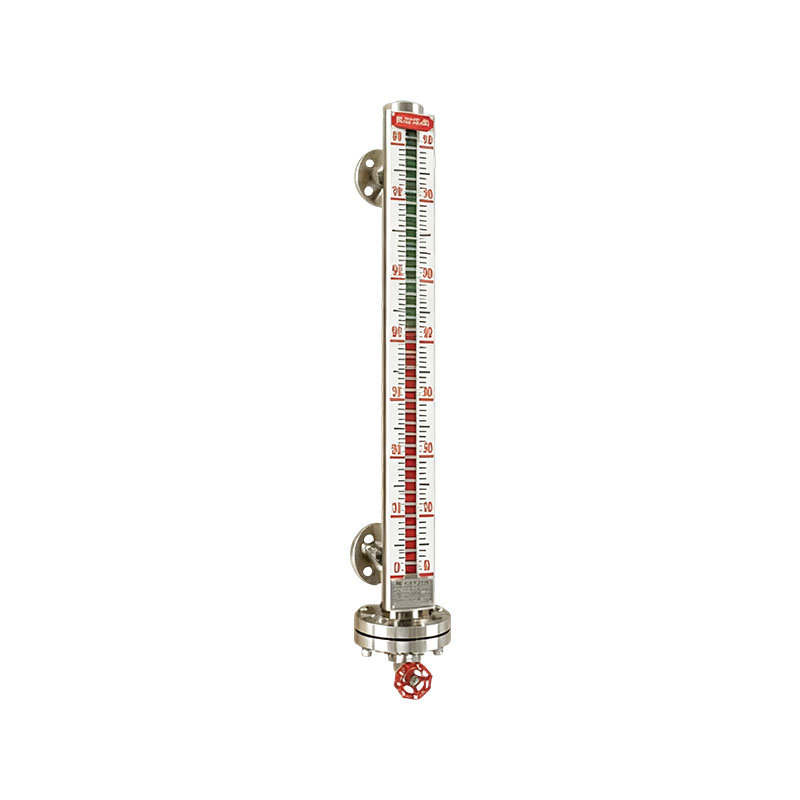

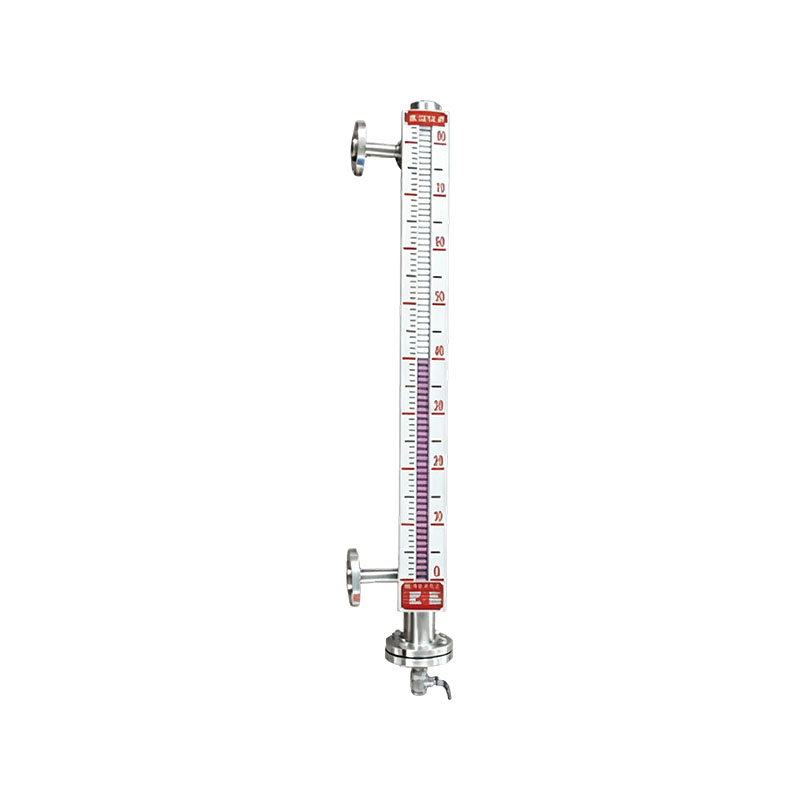

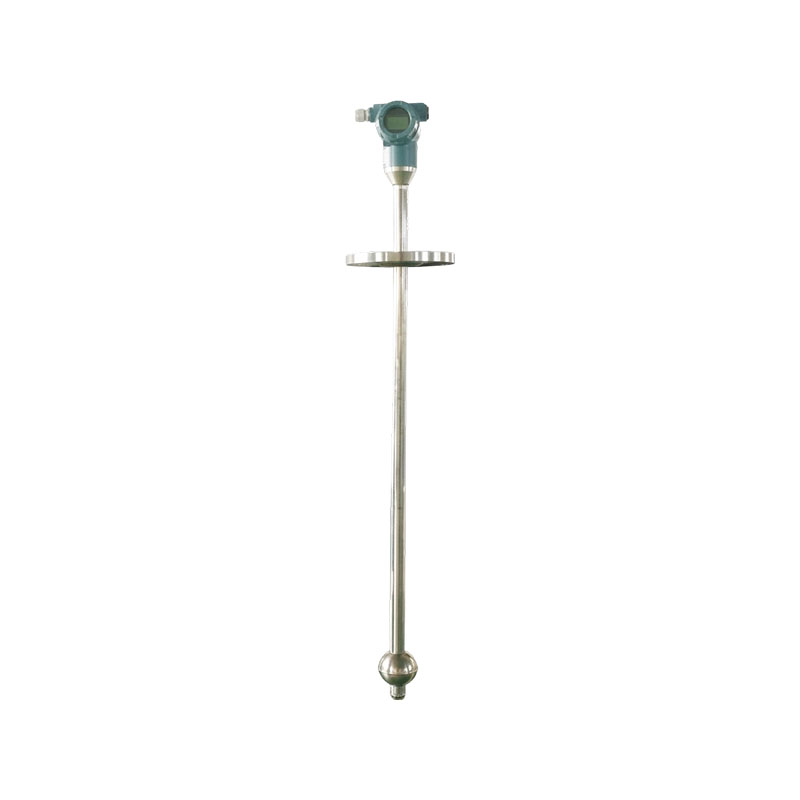

3. Types et caractéristiques courants

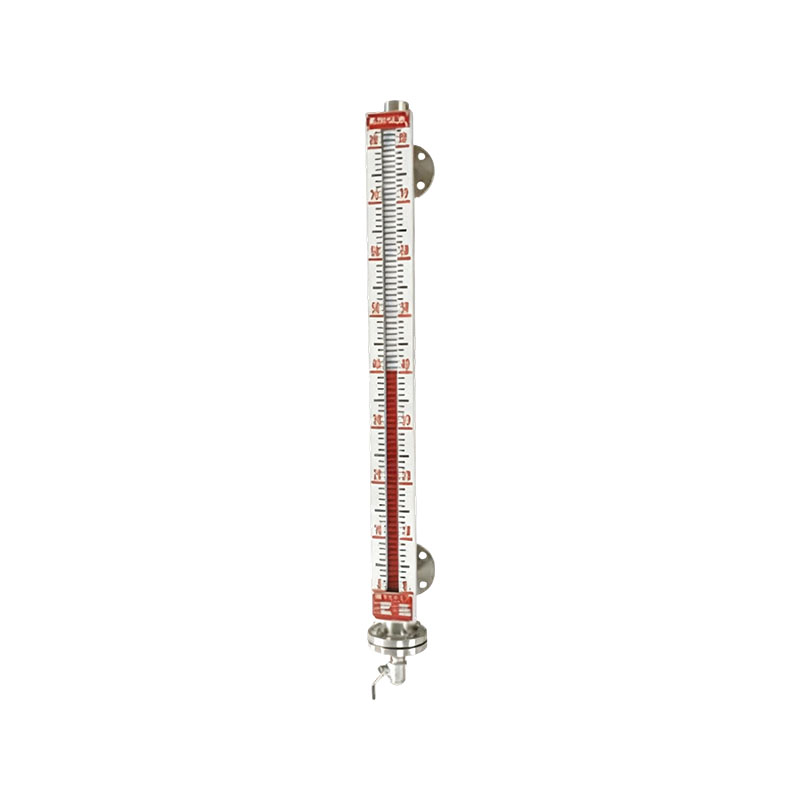

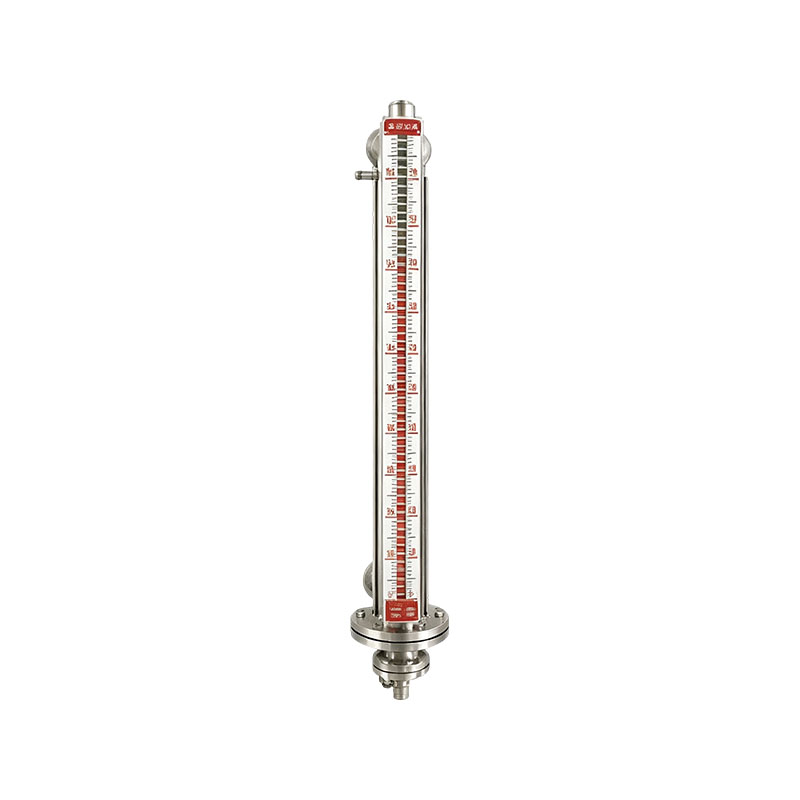

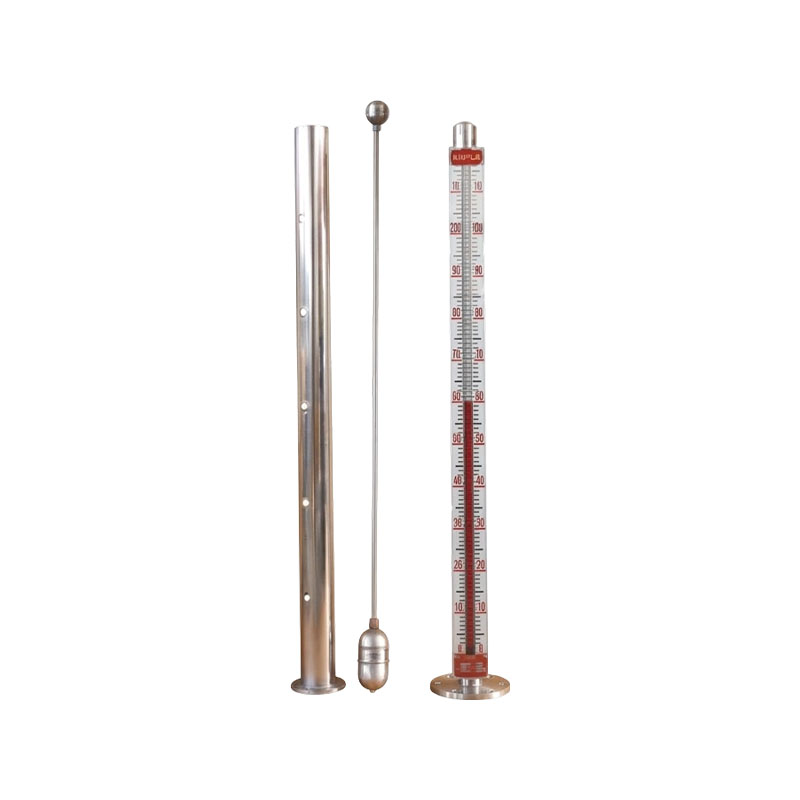

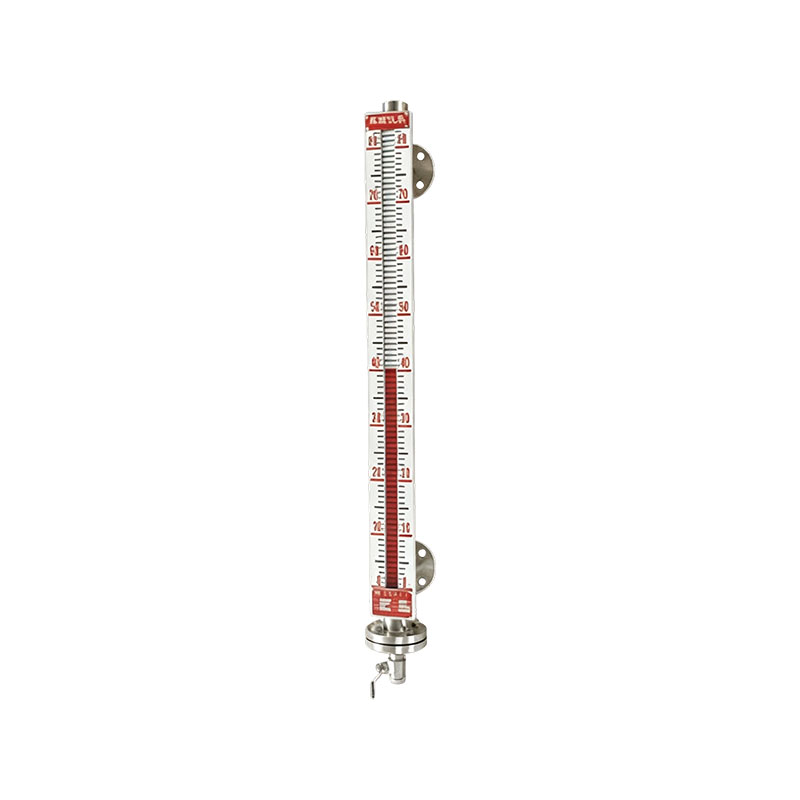

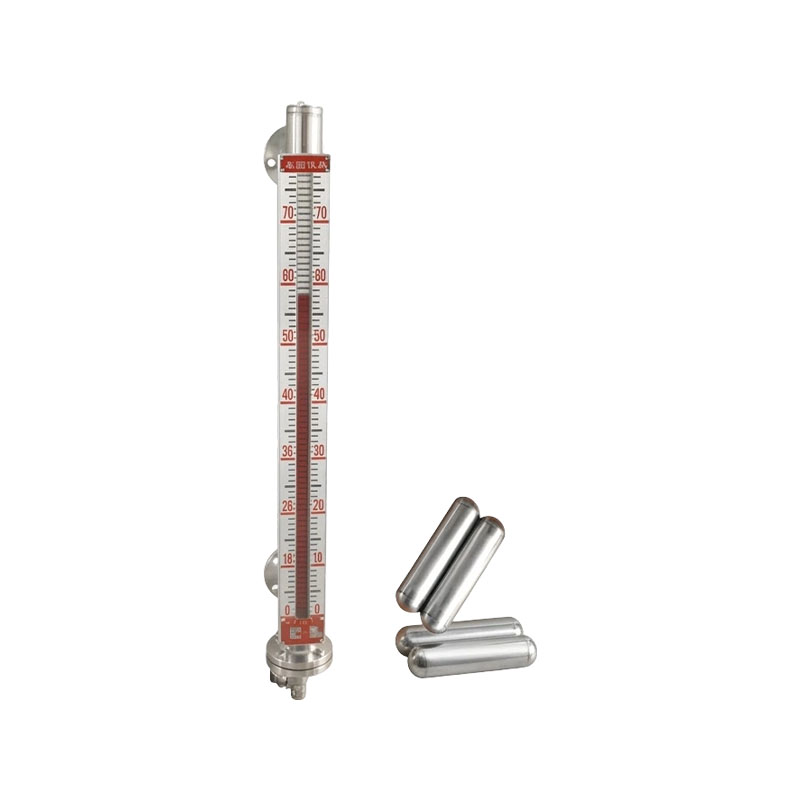

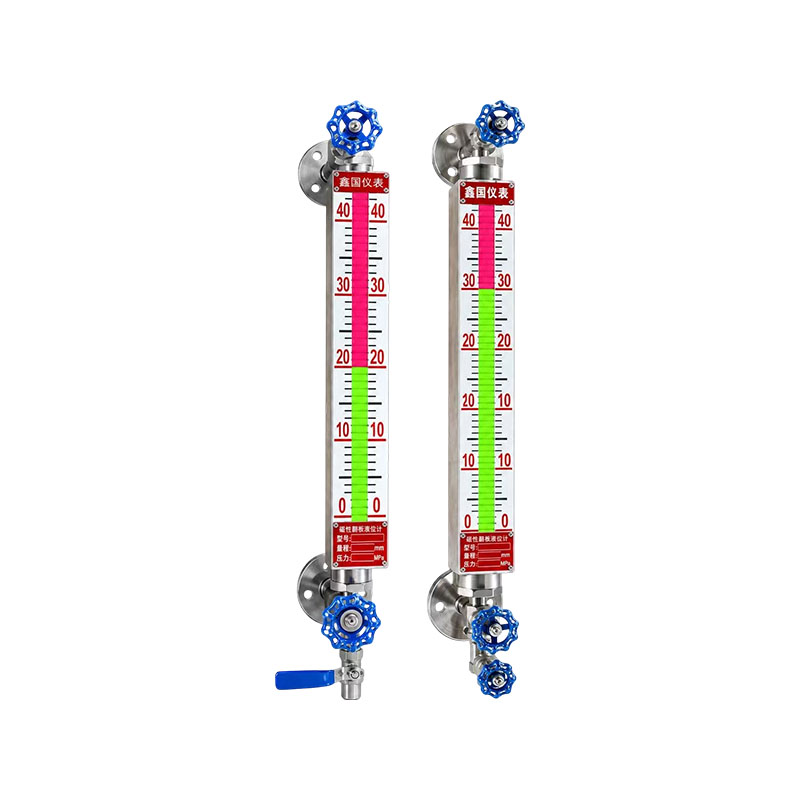

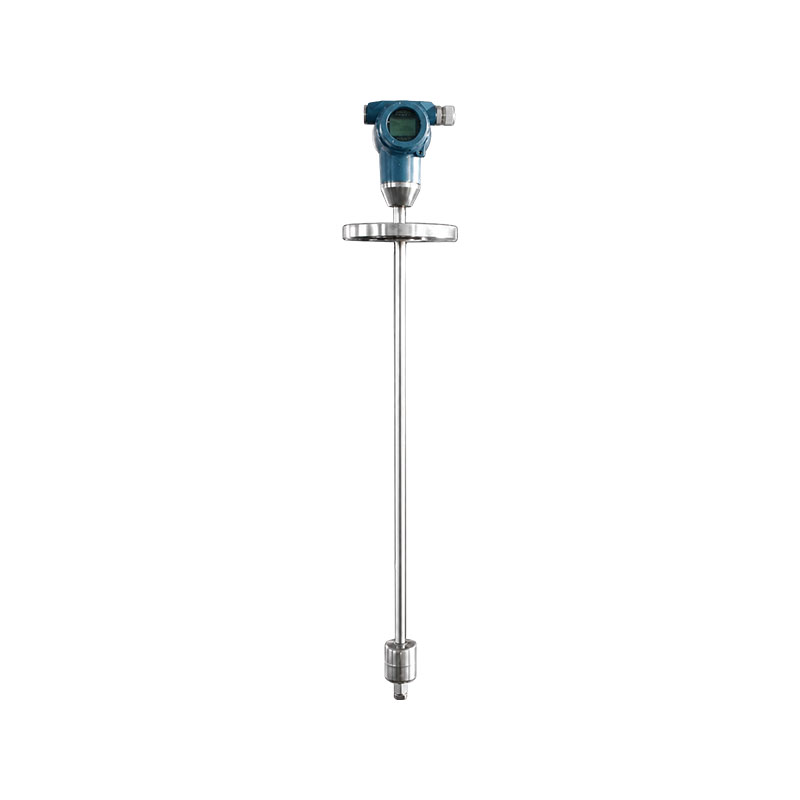

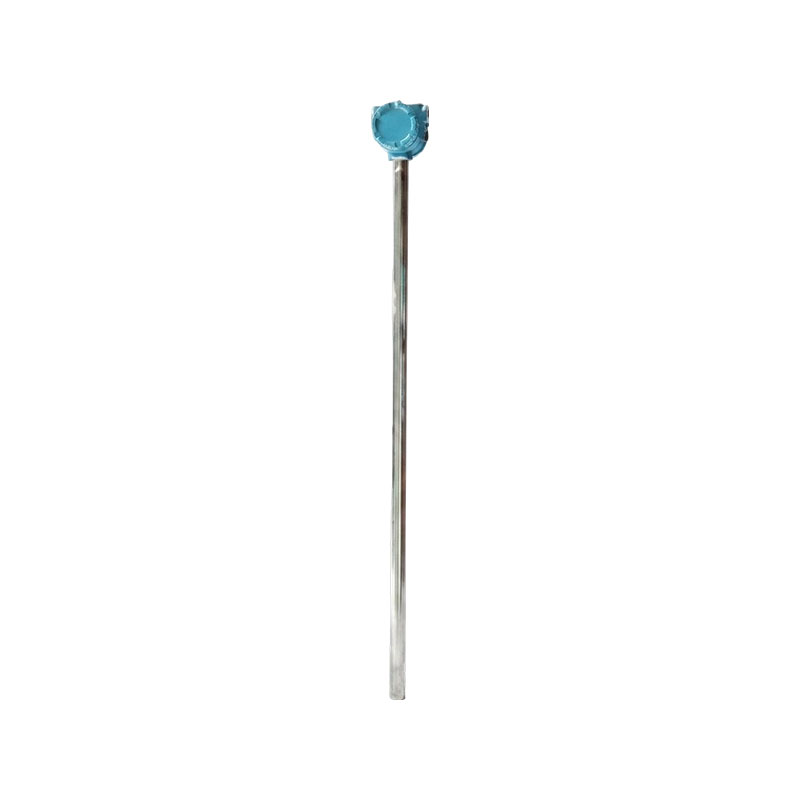

Instruments de niveau peuvent être regroupés en plusieurs types communs, chacun avec des caractéristiques adaptées à des conditions de traitement particulières. Le tableau ci-dessous résume ces types ainsi que les signaux de sortie typiques et les notes d'application générales, qui peuvent prendre en charge un processus de sélection initial avant un examen technique détaillé.

Chaque type répertorié ci-dessus prend en charge les signaux de sortie standardisés tels que 4-20mA , Hart et Modbus, qui permettent à l'instrument d'être intégré dans un système de contrôle distribué ou un automate programmable sans câblage personnalisé approfondi. La sélection du type correct dépend généralement de l'état physique du fluide, de la température et de la pression du procédé, ainsi que du fait que l'application nécessite une mesure continue ou une alarme ponctuelle. Par exemple, un radar à ondes guidées est préférable lorsque le réservoir est équipé d'agitateurs internes qui créent de la mousse ou des turbulences, tandis qu'un radar sans contact est souvent utilisé pour les produits chimiques hautement corrosifs où même une petite sonde serait attaquée.

4. Comparaison avec contact et sans contact

Les instruments de niveau avec et sans contact apportent chacun des avantages distincts en fonction de l'environnement du processus. Le graphique radar ci-dessous compare les deux catégories selon cinq critères généraux couramment pris en compte lors de la sélection des instruments : adaptabilité aux milieux agressifs, résistance à l'accumulation ou à l'encrassement, simplicité d'installation, stabilité de réponse dans des conditions turbulentes et adéquation à la détection d'interface. Chaque critère est noté sur une échelle relative du centre vers l'extérieur, où une zone plus grande indique une caractéristique générale plus forte pour cette catégorie. Cette comparaison est conçue comme un guide conceptuel plutôt que comme une spécification numérique fixe, puisque les performances réelles dépendent du modèle spécifique et des conditions de processus impliquées.

Les instruments de type contact, représentés par la plus grande zone ombrée dans le graphique, affichent généralement une note relative plus élevée pour la détection d'interface et la stabilité des turbulences, car la sonde se déplace directement à travers le milieu et est moins influencée par les perturbations de surface. Le radar à ondes guidées reste notamment une solution de contact privilégiée pour les applications impliquant de la mousse ou de l'agitation, puisque le signal guidé reste proche de la surface de la sonde. Les instruments sans contact, représentés par la plus petite zone ombrée, ont tendance à obtenir des notes plus favorables en termes de simplicité d'installation et de résistance à l'encrassement, car le capteur lui-même ne touche pas le fluide et nécessite un nettoyage moins fréquent dans les applications collantes ou cristallisantes. Les deux catégories offrent une adaptabilité raisonnable aux milieux agressifs lorsque les matériaux en contact avec le fluide et la conception de l'antenne sont spécifiés pour le processus.

En pratique, de nombreuses usines utilisent une combinaison d'instruments avec et sans contact dans différents récipients en fonction du fluide spécifique et des contraintes mécaniques de chaque réservoir. Par exemple, une usine chimique peut utiliser un radar sans contact sur un réservoir de stockage d'acide sulfurique concentré pour éviter toute pièce mouillée, tout en utilisant un radar à ondes guidées sur un réacteur équipé d'agitateurs et de mousse pour maintenir la stabilité des mesures. Le graphique radar permet de visualiser qu'il n'existe pas une seule « meilleure » catégorie : le choix optimal dépend des critères les plus importants pour votre application spécifique. Cette conscience des compromis est un élément clé du processus de sélection des instruments.

Il convient également de mentionner que certains instruments modernes peuvent fonctionner en mode contact et sans contact en fonction de la configuration de l'antenne ou de la sonde, offrant ainsi une flexibilité aux usines qui souhaitent standardiser sur une plate-forme technologique unique. Cependant, ces conceptions hybrides sont moins courantes et nécessitent généralement une évaluation minutieuse des conditions du procédé avant leur adoption.

5. Scénarios d'application dans tous les secteurs

Les instruments de niveau sont utilisés dans un large éventail de secteurs industriels, chacun avec des types de cuves et des milieux mesurés caractéristiques. Dans les usines pétrochimiques, les instruments de niveau surveillent les réservoirs de stockage de pétrole brut, de pétrole raffiné et d’acide ou d’alcali ainsi que les niveaux de matériaux à l’intérieur des cuves de réaction. Dans le secteur de l'électricité, les instruments de niveau sont utilisés sur les silos à cendres, les bacs à charbon brut, les réservoirs d'eau de dessalement et les réservoirs d'eau de condensat. Les opérations métallurgiques et minières utilisent des instruments de niveau pour suivre le niveau du minerai, le niveau de la boue et le niveau de charge des hauts fourneaux, tandis que les usines de ciment et de matériaux de construction les utilisent pour les silos à ciment, les silos de matières premières, les silos à cendres volantes et les silos à agrégats.

Les installations de traitement de l'eau et de protection de l'environnement s'appuient sur des instruments de niveau pour les réservoirs d'eaux usées, les réservoirs d'eau propre, les bassins de sédimentation et les réservoirs de dosage. Les usines de transformation des céréales et des aliments pour animaux utilisent des instruments de niveau dans les silos à céréales, les silos à aliments et les silos à farine, tandis que les installations pharmaceutiques et alimentaires les appliquent aux réservoirs de sirop, aux réservoirs de sauce, aux réservoirs de stockage et aux réservoirs de réaction. Les opérations de produits chimiques du charbon et de gaz naturel utilisent des instruments de niveau sur les réservoirs de traitement, les séparateurs et les réservoirs tampons où un suivi précis des stocks permet un fonctionnement sûr et continu.

Adoption relative dans tous les secteurs

Le graphique à barres ci-dessous présente une illustration générale de la façon dont l'utilisation des instruments de niveau a tendance à être répartie entre les secteurs industriels représentatifs, en fonction de la diversité des types de récipients et des points de processus généralement trouvés dans chaque secteur. Cette illustration est qualitative et destinée à soutenir une compréhension générale des endroits où les instruments de niveau sont couramment déployés, plutôt que de représenter des statistiques exactes du marché. Les secteurs comportant un plus grand nombre de cuves de stockage et de traitement, tels que la pétrochimie et l'énergie, présentent généralement une empreinte plus large de points de mesure de niveau dans l'ensemble de l'usine. Des secteurs tels que la pharmacie et la transformation alimentaire ont tendance à impliquer des navires plus petits et plus spécialisés, ce qui se traduit par une empreinte d'application comparativement plus étroite mais néanmoins significative.

Comme illustré, les applications pétrochimiques et énergétiques présentent généralement la plus large gamme de points de mesure de niveau en raison du grand nombre de réservoirs, de silos et de cuves de traitement que l'on trouve dans une installation typique. Les opérations métallurgiques et cimentières suivent de près, puisque le traitement du minerai et les silos de matériaux nécessitent une surveillance continue ou ponctuelle tout au long de la chaîne de production. Les installations de traitement de l'eau présentent une empreinte modérée concentrée autour d'un plus petit nombre de réservoirs critiques, tandis que les secteurs des céréales, des aliments pour animaux, des produits pharmaceutiques et alimentaires ont tendance à utiliser des instruments de niveau de manière plus ciblée autour de cuves de stockage ou de réaction spécifiques. Ce modèle général peut aider un ingénieur d'usine à anticiper l'ampleur d'un projet de mesure de niveau lors de la planification d'une nouvelle installation ou de l'agrandissement d'une installation existante.

Xinguo Group Co., Ltd. fournit des instruments de niveau à tous ces secteurs, avec une gamme de produits qui comprend également des instruments de température, de pression, de débit et d'affichage numérique. L'expérience de l'entreprise dans ces divers secteurs permet à son équipe technique de recommander des solutions de mesure de niveau appropriées basées sur l'expérience réelle sur le terrain plutôt que sur les seules connaissances théoriques.

6. Directives de sélection

La sélection d'un instrument de niveau approprié implique généralement d'examiner ensemble plusieurs facteurs de processus et mécaniques plutôt que de se concentrer sur une seule spécification. Les points suivants résument les considérations générales utilisées lors d’un processus de sélection typique.

1. État physique du milieu, indiquant s'il s'agit d'un liquide, d'un solide, d'une poudre ou d'une suspension, et si de la mousse, de la poussière ou de la vapeur sont présents.
2. Plage de température et de pression du processus, qui affecte la sélection du matériau mouillé et les caractéristiques mécaniques de l'instrument.
3. Corrosivité ou abrasivité du milieu, qui influence le choix entre les technologies de détection avec et sans contact.
4. Géométrie du récipient, y compris la hauteur, les obstructions internes telles que les agitateurs et l'emplacement de la buse utilisée pour le montage.
5. Signal de sortie et protocole de communication requis, tels que 4-20 mA, Hart ou Modbus, pour correspondre au système de contrôle existant.
6. Que le point de mesure soit une surveillance continue du niveau ou une alarme à point unique pour une protection de niveau haut ou bas.
7. Classification de la zone du site d'installation, qui peut nécessiter une conception antidéflagrante ou intrinsèquement sûre.

L'examen de ces facteurs ainsi que des dessins de la cuve et de la fiche technique du processus permet généralement une sélection d'instruments plus précise et réduit la probabilité de retouches après l'installation. Dans de nombreux projets, une étude de site combinée à un examen d'installations existantes similaires fournit des points de référence utiles avant qu'une technologie finale ne soit confirmée.

Xinguo Group Co., Ltd. propose une assistance technique pour aider les clients à répondre à ces critères de sélection. Grâce à la fabrication en interne d'instruments de niveau, d'instruments de température et de câbles de commande, l'entreprise peut fournir une solution coordonnée qui garantit la compatibilité entre le capteur de niveau, le câble de signal et l'instrument de réception, simplifiant ainsi l'intégration globale du système pour l'utilisateur final.

7. Guide d'installation et d'entretien

Une installation correcte joue un rôle important dans la stabilité à long terme d’un instrument de niveau. Les capteurs radar et ultrasoniques sans contact sont généralement montés à l'écart du flux de remplissage et des parois de la cuve afin de réduire les faux échos dus aux éclaboussures ou aux réflexions structurelles. Les sondes radar à ondes guidées sont généralement installées avec un dégagement adéquat des obstructions internes telles que des serpentins de chauffage ou des pales d'agitateur, car le contact entre la sonde et l'équipement en mouvement peut affecter la mesure ou endommager la sonde au fil du temps. Les sondes capacitives et les interrupteurs à flotteur sont généralement positionnés en fonction des points d'alarme hauts et bas spécifiques requis par le processus, en prêtant attention aux turbulences à proximité du point de remplissage.

La maintenance de routine des instruments de niveau comprend généralement une inspection visuelle périodique du boîtier du capteur et des connexions des câbles, le nettoyage de la surface de détection où les accumulations sont susceptibles de s'accumuler et la vérification du signal de sortie par rapport à un point de référence connu lors des arrêts programmés. Les instruments sans contact nécessitent généralement moins de nettoyage physique que les sondes à contact, même si l'antenne ou la face du capteur doivent quand même être vérifiées périodiquement dans des environnements poussiéreux ou condensés. L'enregistrement de l'état de chaque instrument lors des visites de maintenance de routine permet d'identifier une dérive ou une accumulation progressive avant qu'elle n'affecte le contrôle du processus, garantissant ainsi un fonctionnement stable à long terme du point de mesure.

Pour les radars à ondes guidées et les sondes capacitives, il est particulièrement important de vérifier l'absence de revêtement ou de pont entre la sonde et la paroi du réservoir, car cela peut entraîner des erreurs de mesure. Dans les services collants ou cristallisants, des programmes de nettoyage réguliers doivent être établis. Xinguo Group Co., Ltd. fournit des recommandations de maintenance pour chaque type d'instrument en fonction des conditions spécifiques du fluide et du processus, aidant ainsi les clients à établir des programmes de maintenance préventive efficaces.

8. Contexte de la fabrication

Les instruments de niveau sont produits dans le cadre d'une gamme d'instruments plus large qui comprend également des instruments de température, des instruments de pression, des instruments de débit et des instruments à affichage numérique. Xinguo Group Co., Ltd. développe et fabrique des instruments de niveau ainsi que des composants de contrôle d'automatisation et d'instrumentation de processus associés, soutenant des industries telles que la pétrochimie, l'énergie, la métallurgie, le ciment, le traitement de l'eau et la transformation des aliments. La fabrication d'instruments de niveau au sein d'une base de production d'instruments et de câbles plus large permet aux équipes d'ingénierie de coordonner la compatibilité des câbles de signal, des câbles de compensation et du système de contrôle avec l'instrument de niveau lui-même, ce qui peut simplifier l'intégration pour les usines qui s'approvisionnent en plusieurs produits connexes auprès d'un seul fournisseur.

Xinguo Group Co., Ltd. a été fondée en 1997 et est située dans la ville de Tianchang, province d'Anhui. Avec un capital social de 118 millions de RMB et une zone de production de plus de 60 000 mètres carrés, l'entreprise emploie plus de 300 personnes, dont plus de 50 professionnels techniques. La gamme de produits de la société couvre les câbles d'alimentation, les câbles de commande, les câbles de compensation, les câbles d'ordinateur, les câbles de signal, les câbles chauffants MI, les câbles à isolation minérale, les rubans de traçage électrique, les chemins de câbles, les équipements de distribution haute et basse tension, les systèmes de contrôle d'automatisation, les vannes d'instruments, les vannes de canalisation, les raccords, les instruments en verre, les équipements de laboratoire et les alliages de précision. Cette gamme de produits complète signifie qu'un client commandant un instrument de niveau peut également obtenir les câbles de connexion, les vannes de montage et les composants du système de contrôle nécessaires auprès de la même source, réduisant ainsi la complexité de l'approvisionnement.

L'expérience de l'entreprise dans les fils en alliage pour thermocouples, les fils de compensation et les alliages de précision renforce également la fiabilité de ses instruments de niveau, car ces matériaux sont souvent utilisés dans les sondes et les éléments de détection des capteurs de niveau à contact. Cette intégration verticale de la production de matériaux et de l’assemblage d’instruments contribue à une qualité et une traçabilité constantes des produits. Xinguo Group Co., Ltd. sert des clients dans les secteurs de l'énergie, du pétrole, de la chimie, de la métallurgie, des matériaux de construction, des machines, de l'alimentation, de l'aérospatiale, des nouvelles énergies et de la recherche scientifique, avec un engagement à fournir des solutions de mesure fiables soutenues par un support technique et un service.
