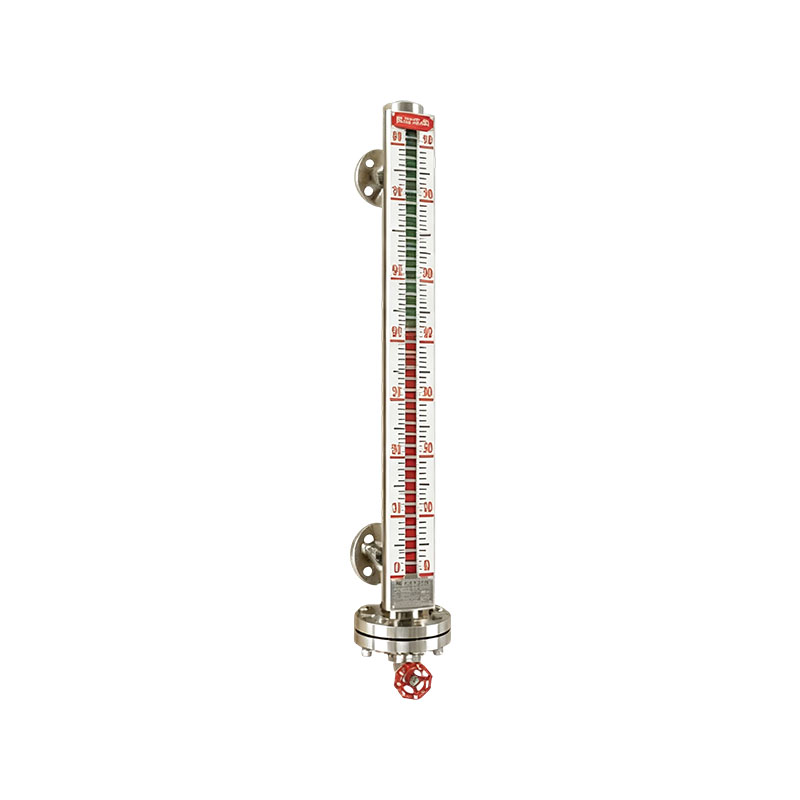

Jauge de niveau magnétique haute température et haute pression UZC-A02F

Les produits de la série de jauges de niveau magnétiques haute température et haute pression UZC-A02F sont utilisés pour la mesure de niveau dans des environnements à haute température et haute pression, avec une température maximale de 450 ℃ et une pression de service maximale de 16,0 MPa. L'ensemble du processus de mesure ne comporte aucun angle mort, un affichage accrocheur, des lectures intuitives et une large plage de mesure. Il peut être utilisé conjointement avec l'émetteur à distance fourni XG/UQZ-08 pour émettre des signaux de transmission à distance de 4 à 20 mA. Il peut être équipé de commutateurs d'alarme de niveau de liquide supérieur et inférieur pour obtenir une alarme et un contrôle de niveau de liquide de limite supérieure et inférieure, réalisant ainsi une détection, une indication et un contrôle à distance.

Caractéristiques du produit :
1. Excellentes performances de résistance à la température et à la pression : la conception du cylindre haute pression dédié et de la structure flottante résistante aux hautes températures peut résister aux conditions de travail à haute température et à haute pression, s'adapter aux sites difficiles tels que les chaudières et les réacteurs à haute pression, et la structure de dissipation thermique empêche efficacement la démagnétisation de l'acier magnétique à haute température, assurant un fonctionnement stable et fiable.
2. Isolation de sécurité de mesure, sécurité intrinsèque : l'indicateur externe est complètement isolé du milieu mesuré, sans risque de fuite de milieu ; L'affichage local n'a pas besoin d'alimentation électrique et peut être utilisé pour mesurer le niveau de liquide dans des milieux inflammables, explosifs, toxiques et nocifs.
3. Affichage intuitif, pas d'angle mort tout au long du processus : la colonne magnétique à bascule affiche les couleurs rouge et blanche sur site, avec des limites de niveau de liquide claires et visibles. Il n’y a aucun angle mort de mesure tout au long du processus et la plage peut être personnalisée en fonction des besoins. La hauteur du niveau de liquide peut être lue directement sur place.
4. Extension fonctionnelle riche et maintenance facile : un émetteur à distance 4-20 mA et un interrupteur d'alarme de niveau de liquide haut/bas peuvent être installés pour réaliser une surveillance à distance et un contrôle de verrouillage ; Structure simple, démontage et entretien faciles, et faible coût de maintenance ultérieure.

Industrie des applications :
1. Industrie électrique : surveillance des niveaux de liquide dans les récipients à haute température et haute pression tels que les fûts de chaudière, les dégazeurs et les réchauffeurs à haute pression.
2. Industrie pétrochimique : mesure de niveau et de limite des réacteurs à haute pression, des unités d'hydrogénation, des réservoirs de stockage à haute température et des tours.
3. Industrie métallurgique : Détection de niveau moyen pour les équipements d’échange thermique à haute température, les réservoirs de stockage sous pression et les réservoirs de traitement.
4. Industrie de l'énergie et du chauffage : stations d'échange thermique, réservoirs de stockage de vapeur, équipements de chauffage à haute pression, surveillance du niveau de liquide.

Contactez-nous
PRÉCV：Jauge de niveau de liquide magnétique haute température et basse pression UZC-A01FSUIV：Jauge de niveau magnétique anticorrosion UZC-A03F
FAQ Spécifications de performances

Q1 : Quelles sont les exigences minimales pour la densité moyenne d'une jauge de niveau magnétique haute température et haute pression ?
R : La densité moyenne n’est généralement pas inférieure à 0,40 g/cm³. Si la densité est trop faible, le flotteur ne peut pas flotter normalement, ce qui entraînera un échec de mesure. Lors de la mesure de la position limite, il est recommandé que la différence de densité entre les deux supports soit ≥ 0,06 g/cm³, et la densité réelle du support doit être fournie lors de la commande.

Q2 : Quelle est la raison pour laquelle le volet de la jauge de niveau ne suit pas la montée et la descente du niveau de liquide ?
R : Les causes courantes incluent le blocage du flotteur, la démagnétisation de l'acier magnétique en raison d'une température élevée et la défaillance du couplage magnétique. Tout d'abord, vérifiez si la température et la pression de fonctionnement dépassent les paramètres évalués de l'instrument. Vérifiez s'il y a des impuretés coincées dans le flotteur à l'intérieur du cylindre. Ne frappez pas le rabat. Arrêtez la machine pour relâcher la pression et ouvrez le couvercle pour vérifier le composant flotteur.

Q3 : Les jauges de niveau magnétiques haute température et haute pression peuvent-elles mesurer les interfaces ?
R : Il peut mesurer la position limite de deux milieux non miscibles, mais il doit répondre à une différence de densité suffisante et un flotteur dédié à la position limite correspondante doit être sélectionné ; dans des conditions de haute pression et de température élevée, la cokéfaction moyenne et le tartre peuvent affecter la précision de la mesure des limites.

Q4 : Le signal à distance est inexact, mais l'affichage inversé sur site est normal. Que faut-il faire ?
R : Le retournement sur site indique qu'il n'y a pas de problème avec la mesure du corps principal, mais que le problème réside dans l'émetteur à distance. Vérifiez l'alimentation 24 V CC et si le câblage est lâche ; Vérifiez la position d'installation du transmetteur, recalibrez la sortie 4-20 mA si nécessaire et ne modifiez pas le cylindre et le flotteur.

Plage de mesure : 300 à 15 000 mm
Précision de mesure : ±10 mm
Matériau de la chambre : 304, 321, 316
Pression de fonctionnement : 1,6 MPa, 2,5 MPa
Plage de température : ≤450 °C
Densité spécifique du milieu : ≥0,5 g/cm³
Différence de densité du milieu : ≥0,15 g/cm³
Viscosité du milieu : ≤0,02 Pa·s
Signal de sortie : 4–20 mA DC, charge 600 Q
Brides de connexion : DN20, DN25, etc. ; Norme de bride : HG/T 20592-2009

XG/UZC-A02F Type haute température et haute pression
L Vanne de vidange
□ Commutateurs de niveau limite supérieure/inférieure
Y Transmetteur à deux fils XG/UQZ-08
D Type semi-détonant
I Type Ben Aung
□ Avec barrière de sécurité isolée
E Indicateur numérique à graphique à barres XMT — (1) horizontal / (2) vertical
J1 Veste chauffée à la vapeur
J2 Veste sous vide
—□ Plage de mesure
—□ Densité moyenne
—□ Pression de service
