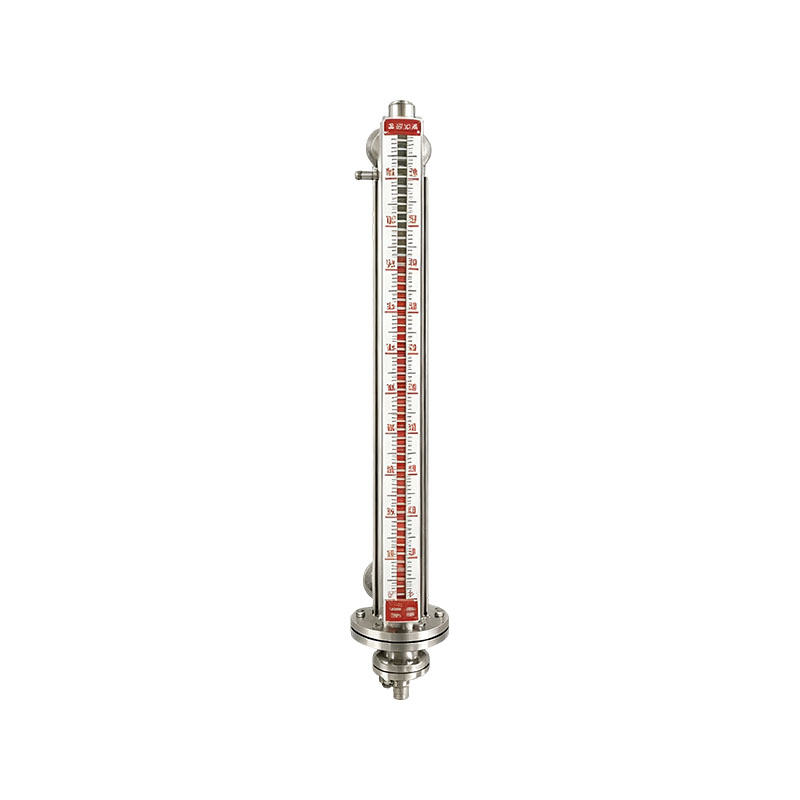

Jauge de niveau magnétique à gaine UZC-BF

La jauge de niveau magnétique à gaine série XG/UZC-BF est un nouvel instrument de détection et d'isolation du niveau de liquide sur site. Il utilise une enveloppe pour garantir que la mesure du niveau de liquide fonctionne toujours à une certaine température, offrant ainsi une assurance fiable pour mesurer des fluides liquides sujets à la solidification et présentant une mauvaise fluidité à des températures plus basses. La gaine isolante sert d'isolation et peut également être utilisée pour mesurer les niveaux de liquide dans les usines chimiques nécessitant de l'antigel, de l'isolation et du chauffage. Les formes de l'enveloppe comprennent la vapeur, l'eau en circulation et l'enveloppe sous vide. Utilisé conjointement avec l'émetteur à distance fourni XG/UQZ-08, il émet un signal à distance de 4 à 20 mA et peut être équipé de commutateurs d'alarme de niveau de liquide de limite supérieure et inférieure pour obtenir une alarme et un contrôle de niveau de liquide de limite supérieure et inférieure, ainsi qu'une détection, une indication et un contrôle à distance.

Caractéristiques du produit :
1. Isolation et traçage thermique pour empêcher la cristallisation et la solidification : la cavité de la gaine externe peut être remplie de vapeur, d'eau chaude et d'huile thermique pour maintenir la température du tube de mesure, éviter la cristallisation moyenne, la solidification et la suspension murale, et assurer une mesure normale du niveau de liquide des milieux facilement solidifiés.
2. Visibilité locale, sortie à distance en option : lecture intuitive sur site à colonne rabattable rouge et blanche, aucune alimentation requise ; Il peut être équipé d'un transmetteur de niveau de liquide pour émettre des signaux 4-20 mA et peut être connecté à DCS/PLC pour une surveillance à distance. Il peut également être équipé d'un interrupteur pour réaliser le verrouillage des alarmes de limites supérieure et inférieure.
3. Étanchéité sûre et fiable, forte adaptabilité aux conditions de travail : transmission sans contact à couplage magnétique, isolation complète entre l'indicateur et le milieu mesuré, étanchéité élevée et prévention des fuites, adaptable aux conditions de travail à haute pression, corrosives et toxiques, antidéflagrant en option.
4. Structure robuste avec un minimum d'entretien : la machine entière a une structure mécanique simple, aucun composant de transmission vulnérable et une installation facile ; Le matériau récepteur de liquide peut être choisi parmi 304/316L, qui résiste à la corrosion moyenne, est stable en fonctionnement à long terme et nécessite un entretien quotidien minimal.

Industrie des applications :
1. Industrie pétrochimique
Utilisé pour les réservoirs de stockage et les cuves de réaction de milieux facilement solidifiables tels que l'asphalte, la résine et le pétrole lourd, avec une isolation par enveloppe de vapeur pour empêcher la condensation et la cristallisation du milieu, et pour réaliser une surveillance du niveau de liquide à l'intérieur du réservoir.
2. Produits chimiques fins/produits chimiques pharmaceutiques
Différents types de matériaux fondus, de solutions salines saturées et de réservoirs de matériaux chimiques facilement cristallisables sont équipés d'une enveloppe isolante pour empêcher la solidification et le blocage du milieu, et conviennent à la mesure du niveau de liquide de milieux corrosifs et toxiques.
3. Industrie chimique du charbon
Les réservoirs et les tours de stockage de goudron de houille, de phénol brut et de matériaux fondus sont sujets à la solidification lorsque la température du milieu diminue. Ils s'appuient sur le traçage thermique de la chemise pour assurer le fonctionnement normal de la jauge de niveau de liquide.
4. Transformation du pétrole et des aliments
L'huile de palme, la graisse animale, le miel et d'autres matériaux à basse température et facilement solidifiables sont isolés avec une chemise d'eau chaude pour éviter la condensation des matériaux, et le niveau de liquide du réservoir de stockage est surveillé.

Contactez-nous
PRÉCV：Jauge de niveau magnétique montée sur le dessus UZD-AFSUIV：Émetteur à distance UQZ-08
FAQ Spécifications de performances

Q1 : Quel support traverse la gaine de la jauge de niveau magnétique à gaine ?
R : La vapeur, l'eau chaude et l'huile thermique sont couramment utilisées comme fluides de traçage thermique. Il est strictement interdit d'introduire des fluides dont la pression et la température dépassent les paramètres nominaux de la gaine de la jauge de niveau de liquide pour éviter d'endommager l'équipement.

Q2 : La jauge de niveau à rabat magnétique de la gaine nécessite-t-elle un traçage thermique pour tous les supports ?
R : Non, ce n'est pas le cas. Applicable uniquement aux matériaux sujets à la solidification et à la cristallisation à basse température ; Un milieu ayant une bonne fluidité à température ambiante ne nécessite pas l'utilisation d'un traçage thermique pour éviter qu'une température excessive n'affecte la mesure.

Q3 : Un émetteur à distance peut-il être installé sur une jauge de niveau magnétique à gaine ?
R : D’accord. Il peut être équipé d'un émetteur magnétique à distance pour émettre des signaux 4-20 mA et les connecter à un DCS/PLC. Dans le même temps, il conserve l'affichage du volet magnétique sur site et peut également ajouter un interrupteur de niveau de liquide pour réaliser un contrôle d'alarme.

Q4 : La cavité de la chemise et la cavité principale de mesure sont-elles connectées ?
R : Non interconnectés les uns avec les autres. La gaine est une couche intermédiaire externe et le moyen de traçage thermique circule uniquement dans la couche intermédiaire sans entrer en contact avec le matériau mesuré, réalisant ainsi une isolation mutuelle entre le traçage thermique et la mesure.

Plage de mesure : 300 à 15 000 mm
Précision de mesure : ±10 mm
Matériau de la chambre : 304, 321, 316L
Pression de fonctionnement : 1,6, 2,5, 4,0, 6,3 MPa
Plage de température : –196–450 °C
Densité moyenne : ≥0,45 g/cm³
Viscosité moyenne : ≤0,02 Pa·s
Pression de vapeur de la chemise : 0,8 MPa
Signal de sortie : 4–20 mA CC 600Q
Taille de connexion de vapeur de charge : M224 × 1,5, etc.
Brides de connexion : DN20, DN25, etc. ; Norme de bride : HG/T 20592-2009
