1. Présentation du thermocouple platine-rhodium, du thermocouple gainé, du thermocouple résistant à l'usure et du fil de thermocouple

Ces quatre produits partagent un principe de fonctionnement : deux conducteurs métalliques différents reliés à une jonction génèrent une petite tension qui change avec la température. Un Lermocouple Platine-Rhodium associe le platine à un alliage platine-rhodium pour maintenir une sortie stable à des températures très élevées. Un Lermocouple gainé place les fils de détection à l’intérieur d’une gaine métallique compactée à isolation minérale pour une protection mécanique.

A Thermocouple résistant à l'usure ajoute des matériaux de protection renforcés pour les environnements abrasifs ou à friction élevée. Fil de thermocouple est le conducteur de détection ou d'extension de base qui transporte le signal de la jonction de mesure à l'instrument.

Les différences entre eux se résument principalement à trois éléments : le plafond de température, la durabilité mécanique et la méthode d’installation. Cette page présente les types courants, la structure de travail, les conseils d'application, un tableau de comparaison, les pratiques de maintenance et une courte FAQ, afin que le bon type puisse être identifié rapidement.

2. Types et caractéristiques courants

Chaque produit couvre une combinaison différente de plage de température, de contraintes mécaniques et de besoins d'installation. Un rapide côte à côte aide avant d'entrer dans les détails ci-dessous.

• Lermocouple Platine-Rhodium — plafond de température le plus élevé, utilisé pour la référence et pour le fonctionnement du four.
• Lermocouple gainé — une protection et une réponse équilibrées, utilisées pour la surveillance générale des installations.
• Thermocouple résistant à l'usure — pointe renforcée, utilisée là où les particules ou la friction usent les gaines standard.
• Fil de thermocouple — le conducteur de détection ou de compensation qui relie la jonction à l'afficheur ou au contrôleur.

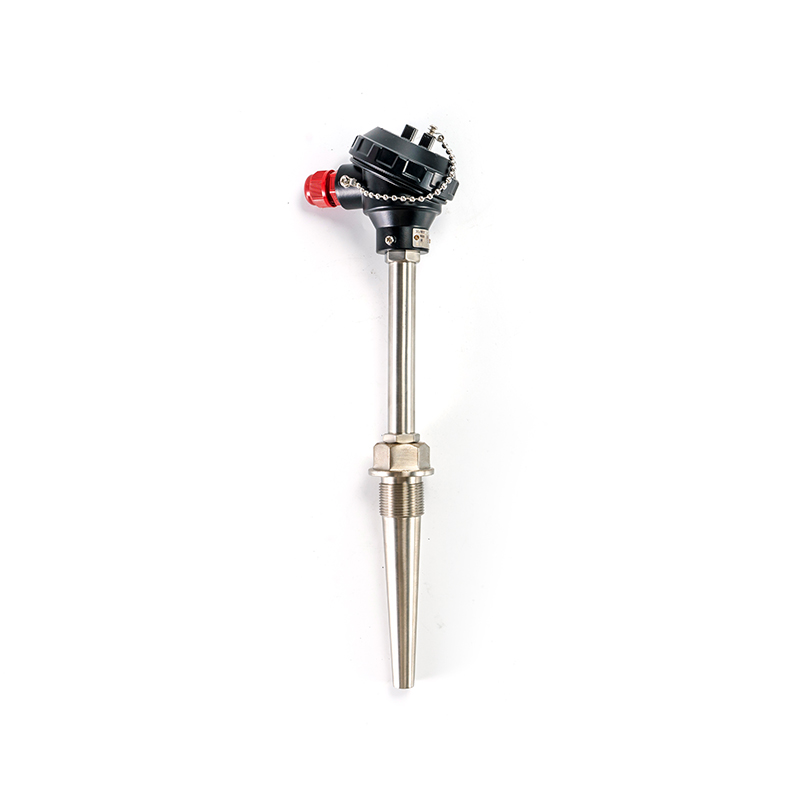

(1) Thermocouple Platine-Rhodium

Ce type utilise un fil de platine pur associé à un fil en alliage platine-rhodium, généralement sous forme de type S ou de type R. Il reste chimiquement stable dans les atmosphères oxydantes, c'est pourquoi il apparaît dans les mesures de référence à haute température, la fusion du verre et des métaux et les travaux d'étalonnage où la cohérence du signal est la plus importante.

(2) Thermocouple gainé

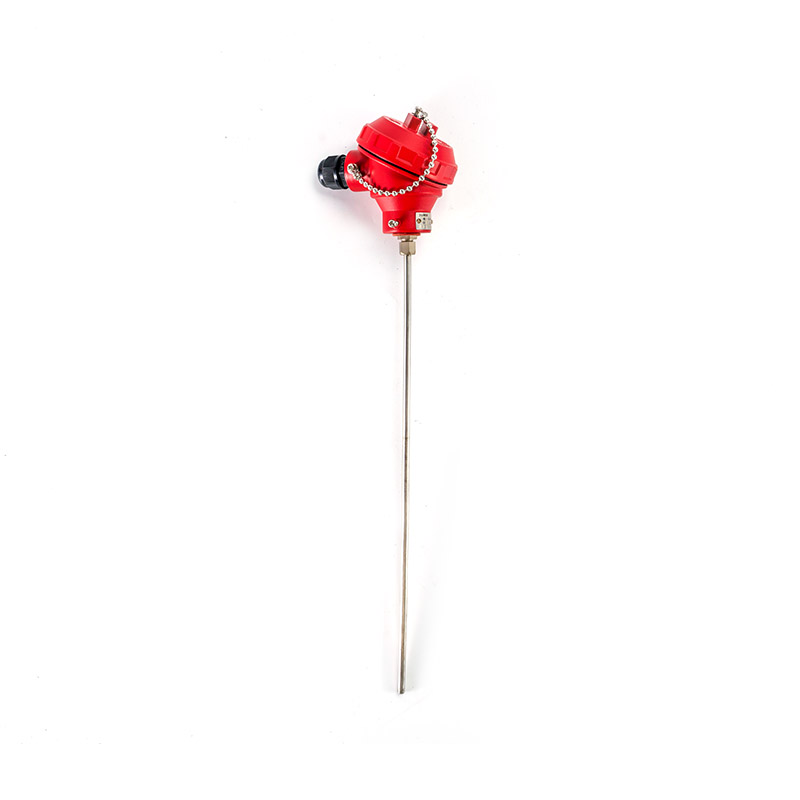

La paire de fils de détection se trouve à l’intérieur d’un tube métallique rempli d’une isolation minérale compactée, généralement de l’oxyde de magnésium. Par rapport aux anciens modèles à billes de céramique, cela permet une réponse plus rapide et une meilleure protection mécanique. La gaine métallique – généralement en acier inoxydable ou en alliage haute température – maintient les fluides de processus, les vibrations et les impacts à l'écart des fils internes, c'est pourquoi il s'agit du choix par défaut pour les usines électriques, chimiques et de fabrication générale.

(3) Thermocouple résistant à l'usure

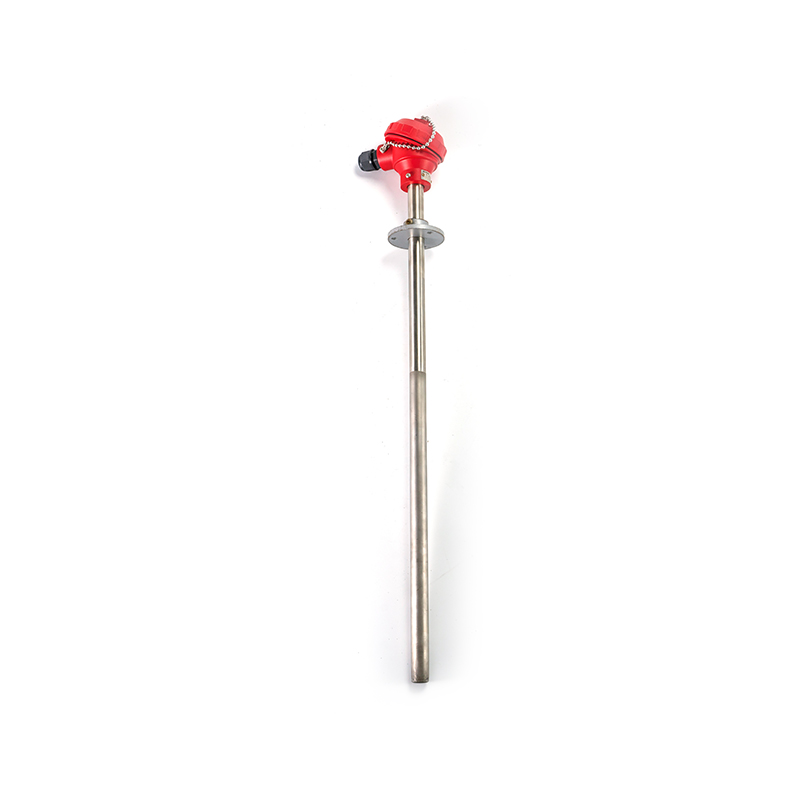

Ce type renforce la pointe et la gaine afin qu'elles puissent résister au contact abrasif : les revêtements de four rotatif, les conduites de transport de poudre et les flux de gaz chargés de particules en sont des exemples typiques. Des manchons de protection durcis ou des revêtements de pointe spécialisés prolongent la durée de vie exactement dans les environnements où une gaine standard s'userait rapidement.

(4) Fil de thermocouple

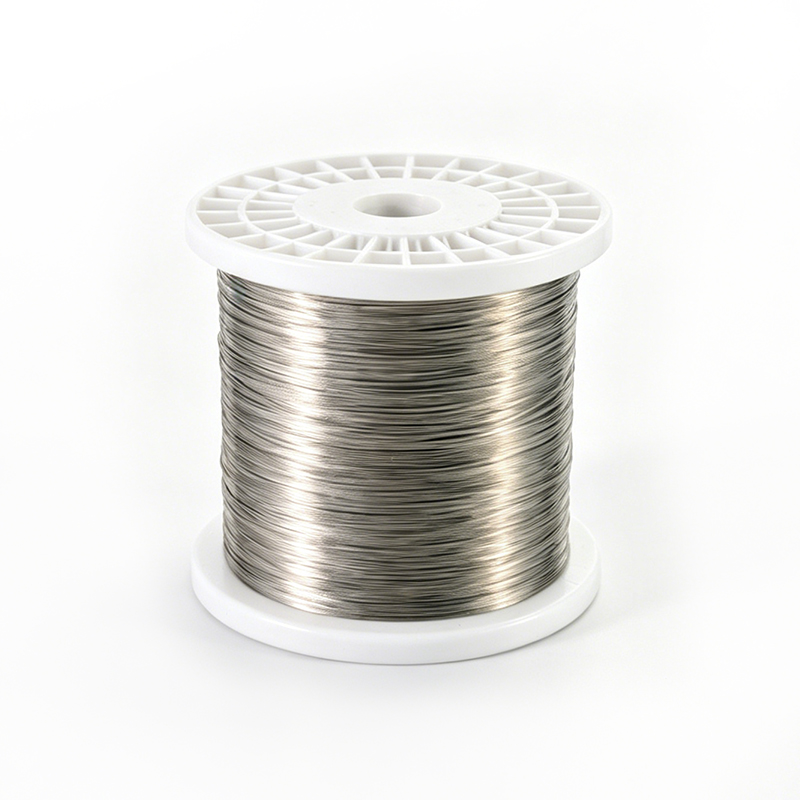

En tant que conducteur nu ou isolé, ce fil constitue soit l'élément de détection lui-même, soit sert de câble de compensation et de rallonge vers l'instrument. La composition de l'alliage doit correspondre au type de thermocouple au point de mesure : une paire mal adaptée introduit une jonction parasite qui déforme discrètement la lecture. Xinguo Group Co., Ltd. fournit une gamme complète de fils en alliage pour thermocouples (types K, N, E, J, T) et de fils en alliage de compensation correspondants (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), ce qui signifie que les deux côtés de cette paire peuvent provenir d'un seul fabricant, réduisant ainsi le risque de non-concordance.

3. Principe de fonctionnement et conception structurelle

Les quatre types reposent sur l'effet Seebeck : deux conducteurs différents reliés au niveau d'une jonction de mesure produisent une tension qui change de manière prévisible avec la température. Ce qui diffère entre les produits, c'est la construction autour de cette jonction.

(1) Jonction et génération de signaux

La jonction de mesure est formée par soudage ou fusion des deux matériaux conducteurs. La tension résultante est faible, généralement de l'ordre du millivolt, de sorte que l'instrument connecté applique une compensation de soudure froide pour transformer ce signal brut en une lecture précise de la température.

(2) Construction de protection

L'isolation minérale emballée dans une gaine métallique améliore le temps de réponse et l'isolation électrique par rapport aux anciennes conceptions à billes de céramique. Les configurations résistantes à l'usure vont encore plus loin, en ajoutant des couches extérieures durcies à la pointe pour résister à l'abrasion. Les fabricants qui produisent en interne le câble à isolation minérale et le câble de compensation parallèlement à l'élément de détection, tels que Xinguo Group Co., Ltd., qui fabrique des câbles chauffants MI, des câbles à isolation minérale et des rubans de traçage électrique, sont généralement en mesure de maintenir cette construction de protection plus cohérente, de la matière première à l'assemblage fini.

4. Visualisation des données : comparaison des plages de température selon les types

La plage de température est généralement la première chose que les ingénieurs en filtres appliquent lorsqu'ils limitent le choix d'un thermocouple. Le tableau ci-dessous regroupe les quatre types de produits côte à côte afin que l'écart entre eux soit facile à voir en un coup d'œil.

The Thermocouple Platine-Rhodium se situe au sommet de la gamme, ce qui correspond à son rôle dans la fusion du verre, la cuisson des céramiques et la surveillance métallurgique – des contextes dans lesquels les paires d'alliages de métaux communs se dégraderaient trop rapidement. Les configurations gainées standard se regroupent dans la plage modérée qui couvre la plupart des points de surveillance généraux, notamment les chaudières, les réacteurs et la tuyauterie de procédé. Les variantes résistantes à l'usure atterrissent légèrement plus bas, car la priorité de la conception est le durcissement mécanique plutôt que l'augmentation de la température. Le fil de thermocouple utilisé comme conducteur de détection suit généralement la même plage que son type à gaine correspondant. À titre indicatif : au-dessus d’environ 1 200 degrés Celsius, les configurations en alliage platine-rhodium sont la direction la plus pratique. En dessous de ce seuil, une configuration gainée offre généralement un meilleur équilibre entre durabilité et simplicité. Les conceptions résistantes à l’usure sont sélectionnées en premier pour l’exposition mécanique, la plage de température agissant comme un contrôle secondaire plutôt que comme facteur principal.

Pour les utilisateurs travaillant dans le secteur de la production d'électricité, le type gainé est souvent spécifié pour la surveillance de la température cutanée des tubes de chaudière, où l'isolation minérale assure l'isolation électrique. Dans le secteur aérospatial, les types platine-rhodium sont parfois utilisés dans les bancs d'essai où la précision des mesures compte plus que le coût. Pour la transformation des aliments, le type résistant à l'usure est moins courant. Au lieu de cela, une conception gainée standard avec un petit diamètre est généralement choisie pour sa réponse plus rapide dans les zones de température dynamiques. Xinguo Group Co., Ltd. fournit des instruments de température pour tous ces secteurs et sa gamme de produits couvre tout le spectre de températures, depuis les plages cryogéniques jusqu'à 1 600 °C.

5. Scénarios de candidature et guide de sélection

Trois questions permettent d'affiner rapidement le choix : quelle est la température du processus, quelle est l'intensité de la contrainte mécanique qui atteint le point de mesure et combien de temps le signal est renvoyé à l'instrument.

La profondeur d'installation, le diamètre de la gaine et le style de la tête de connexion comptent également, une fois la température et l'exposition mécanique réglées. Xinguo Group Co., Ltd. propose des assemblages de thermocouples configurables avec une longueur et un diamètre de gaine réglables, permettant à un capteur d'être adapté précisément au point d'installation plutôt que de forcer le processus à s'adapter à un produit standard fixe. La société fournit également des systèmes de contrôle d'automatisation complets et des vannes de mesure, ce qui signifie que le thermocouple peut être intégré au matériel de montage et à l'équipement de conditionnement de signaux du même fournisseur.

Ces quatre catégories ne s’excluent pas toujours mutuellement. Un four ou un point d'alimentation de four qui combine une température élevée avec une exposition abrasive peut nécessiter une gaine résistante à l'usure associée à un élément de détection platine-rhodium, spécifiés ensemble comme un seul assemblage. Dans l'industrie chimique, par exemple, un point de température de sortie de réacteur peut utiliser un thermocouple gainé avec une gaine en alliage spécial pour résister à la fois à la chaleur et à une légère corrosion, tandis qu'un séchoir à lit fluidisé en aval peut utiliser un thermocouple résistant à l'usure pour résister à l'impact des particules. Cette flexibilité signifie que l'utilisateur n'a pas à faire de compromis entre la tenue en température et la durabilité mécanique : les deux peuvent être combinées lorsque l'application l'exige.

6. Visualisation des données : profil de performance gainé ou résistant à l'usure

Étant donné que le type à gaine standard et le type résistant à l'usure sont les deux options les plus fréquemment comparées, un graphique radar est un moyen utile de voir comment ils se comparent sur quatre facteurs à la fois : la tolérance à la température, la résistance à l'abrasion, la vitesse de réponse et la stabilité du signal.

The Thermocouple gainé Le profil s'étend davantage sur la tolérance à la température et la vitesse de réponse - une forme équilibrée qui s'adapte à la surveillance à usage général plutôt qu'à un cas d'utilisation restreint. Le Thermocouple résistant à l'usure Le profil va encore plus loin en termes de résistance à l'abrasion et de durée de vie, correspondant à sa construction renforcée de pointe et de gaine. Les deux types offrent une stabilité de signal comparable, puisque le même principe de jonction thermoélectrique se trouve derrière l'une ou l'autre construction. Ni l’un ni l’autre n’est universellement meilleur – chacun est façonné par un compromis délibéré pour une condition de fonctionnement spécifique. En pratique : un flux de gaz propre à température modérée convient généralement mieux à un capteur à gaine standard, car la protection supplémentaire contre l'abrasion d'une conception résistante à l'usure n'y est pas utilisée. Un point d'alimentation à four rotatif avec contact continu avec les particules a tendance à privilégier l'option résistante à l'usure, qui dure généralement plus longtemps qu'un capteur gainé standard dans les mêmes conditions.

En ce qui concerne la vitesse de réponse, le type gainé réagit généralement plus rapidement qu'une conception à billes de céramique ou à parois épaisses en raison de l'isolation minérale compactée, qui présente une bonne conductivité thermique. Cependant, si l'application implique un gaz à grande vitesse ou des températures fluctuant rapidement, un thermocouple à fil nu ou un type gainé avec un diamètre extérieur plus petit peut être préférable. Pour les installations où la résistance mécanique est la principale préoccupation, comme dans un réacteur à lit fluidisé, le type résistant à l'usure est spécifié même s'il peut avoir un temps de réponse légèrement plus lent qu'une conception à gaine mince. Ce compromis est acceptable car la durée de vie plus longue réduit les temps d’arrêt pour maintenance.

Dans l'industrie du ciment, par exemple, les points de température de sortie des cyclones de préchauffage utilisent souvent des thermocouples résistants à l'usure car le flux de gaz chargé de poussière érode rapidement les gaines non protégées. En revanche, une usine chimique mesurant la température du lit de catalyseur dans un gaz de procédé propre utiliserait un type de gaine standard avec un diamètre plus grand pour une durée de vie prolongée sans le coût supplémentaire des matériaux résistants à l'abrasion. Comprendre ces facteurs spécifiques à l'application aide à sélectionner la bonne configuration. Xinguo Group Co., Ltd. dessert à la fois les secteurs du ciment et de la chimie, proposant des assemblages de thermocouples adaptés aux exigences mécaniques de chaque environnement de processus.

7. Tableau de comparaison détaillé

Une référence rapide avant de vérifier une fiche technique spécifique.

Lorsque l'élément de détection, la gaine à isolation minérale et le câble de compensation proviennent d'une seule organisation (Xinguo Group Co., Ltd. fabrique des instruments de température, des câbles d'alimentation, des câbles de commande, des câbles de compensation, des câbles d'ordinateur, des câbles de signal et des câbles chauffants MI), ces trois composants ont tendance à s'aligner de manière plus cohérente pour une installation donnée que les pièces achetées séparément. Cette approche intégrée simplifie l'approvisionnement, réduit le risque de composants incompatibles et garantit que l'ensemble thermocouple est pris en charge par une documentation couvrant le chemin complet du signal depuis la jonction de mesure jusqu'à l'instrument de la salle de contrôle.

8. Visualisation des données : familles d'alliages de fils de thermocouples

Le fil pour thermocouple n'est pas un produit unique : il couvre plusieurs familles d'alliages, chacune optimisée pour une plage de température et un environnement différents. Le tableau ci-dessous montre les types de thermocouples désignés par lettre les plus courants et leurs enveloppes de température typiques.

Ce tableau regroupe les types de fils de thermocouple selon leurs limites de température pratiques en service continu. Le type K est l’alliage à usage général le plus largement utilisé, couvrant la majorité des besoins de surveillance industrielle de 0°C à 1 260°C. Le type N offre une résistance à l'oxydation légèrement meilleure que le type K à des températures plus élevées, ce qui le rend adapté aux applications où la stabilité à long terme est importante. Le type E a une tension de sortie par degré plus élevée que les autres types, ce qui peut constituer un avantage dans les applications à basse température où la résolution du signal est importante. Le type J est une option moins coûteuse pour les températures modérées, mais elle est limitée par l’oxydation de sa jambe de fer à des températures élevées. Le type T est le seul type doté d'un pied en cuivre, ce qui le rend adapté aux mesures cryogéniques jusqu'à -200°C.

Pour les utilisateurs qui choisissent un fil de thermocouple, le choix de l'alliage détermine non seulement la limite de température mais également la sensibilité (microvolts par degré) et l'environnement dans lequel il peut être utilisé. Les types K et N conviennent aux atmosphères oxydantes et inertes mais ne sont pas recommandés pour les conditions réductrices, les environnements contenant du soufre ou le vide à haute température. Le type T, avec sa branche en cuivre, est plus sensible à la corrosion dans les atmosphères acides mais fonctionne bien dans des conditions humides et dans les services cryogéniques. Xinguo Group Co., Ltd. fournit tous ces types de fils en alliage de thermocouple ainsi que des fils de compensation correspondants (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), permettant aux utilisateurs de sélectionner la paire appropriée pour leur plage de température spécifique et leurs conditions atmosphériques.

9. Conseils d'entretien et d'inspection

L'inspection de routine prolonge la durée de vie des quatre types, bien que les contrôles diffèrent selon la construction :

1. Inspectez régulièrement la surface de la gaine pour déceler toute corrosion ou usure par abrasion, en particulier lorsque les fluides de traitement sont corrosifs ou que le contact avec les particules est continu. Pour les types à gaine, des piqûres ou un amincissement de la paroi métallique indiquent que la gaine approche de la fin de sa durée de vie.
2. Vérifiez que les connexions des bornes restent serrées et exemptes de corrosion : une connexion desserrée introduit une erreur qui peut ressembler à une dérive du capteur. Pour les installations à haute température, vérifiez que les borniers sont adaptés à la température ambiante au niveau de la tête de connexion.
3. Comparez périodiquement les lectures avec un point de référence pour les installations platine-rhodium à haute température, car même les paires d'alliages stables peuvent dériver après une exposition prolongée près de leur plafond nominal. Une dérive de plusieurs degrés sur une année n’est pas inhabituelle et doit être prise en compte dans le programme de maintenance.
4. Confirmez que la composition de l’alliage du câble de compensation correspond au type de thermocouple de détection. Un thermocouple de type K connecté à une rallonge de type J produira une lecture erronée d'une quantité prévisible mais significative, qui peut passer inaperçue à moins d'être vérifiée.
5. Pour les types à gaine à isolation minérale, vérifiez la résistance d'isolation entre la gaine et les fils internes : une baisse de résistance indique une pénétration d'humidité ou une rupture d'isolation, ce qui dégrade la précision des mesures.

Un fournisseur qui documente la composition des alliages et les spécifications des matériaux de gaine facilite la définition d'intervalles d'inspection réalistes basés sur la construction réelle plutôt que sur des hypothèses génériques. Xinguo Group Co., Ltd. développe et produit des instruments de température ainsi que des fils en alliage de thermocouple et des câbles de compensation, de sorte que les éléments de détection, les matériaux de gaine et le câblage de connexion peuvent être considérés ensemble comme un seul système de mesure. Cela facilite également le traçage d'un alliage de câble de compensation jusqu'à sa source matérielle lors du dépannage d'un problème de signal, puisque l'entreprise tient des registres de production pour ses câbles d'alimentation, câbles de commande, câbles de compensation, câbles d'ordinateur et câbles de signal.
