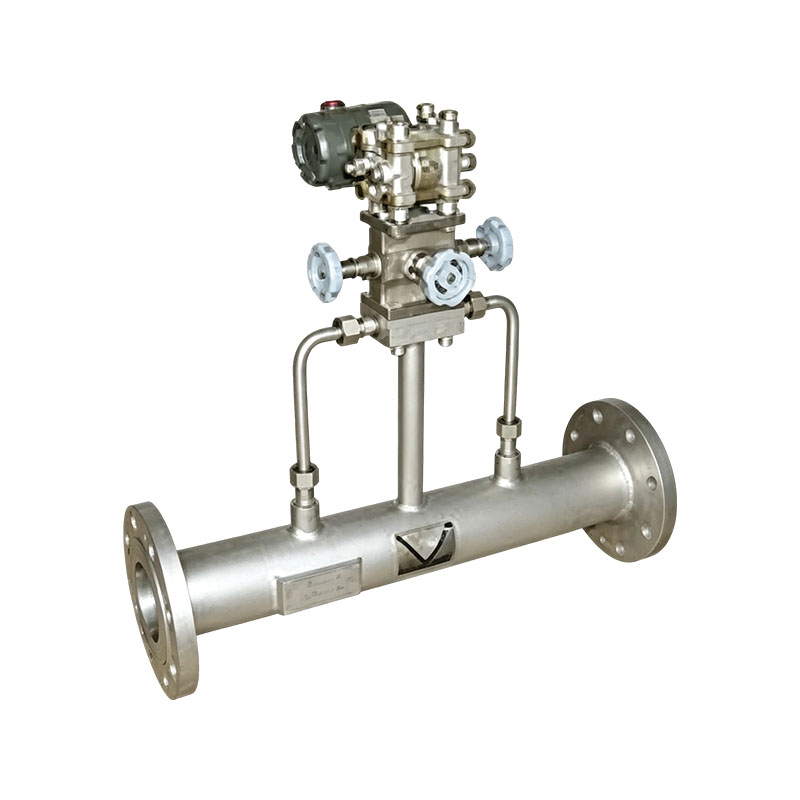

Débitmètre à coin série XG-LX

Le système de débitmètre à coin XG-LX est le système d'instruments de débit à pression différentielle de dernière génération de notre société. Il répond aux exigences de mesure de la plupart des fluides, y compris les liquides propres, les gaz et la vapeur. Il est particulièrement adapté à la mesure de fluides difficiles à mesurer avec des débitmètres traditionnels, tels que la pâte à papier, les boues, les boues pétrolières, le fioul, le pétrole résiduel, le goudron de houille et d'autres fluides et suspensions à haute viscosité sujets à la cristallisation et à la saleté. Par conséquent, les systèmes de débitmètres en forme de coin sont largement utilisés pour mesurer des fluides à haute viscosité et à faible nombre de Reynolds dans des domaines tels que le pétrole, la chimie, l'énergie et l'industrie légère.

Caractéristiques du produit :
1. L'utilisation de composants d'écoulement en forme de « V » peut éliminer les zones stagnantes et éviter les blocages dans le système.
2. Le nombre de Reynolds a une large gamme d'applications, et même à un nombre de Reynolds de 500, il maintient toujours une relation carrée entre la pression différentielle et le débit.
3. Easy to install, use, and maintain.
4. Haute précision de mesure, incertitude élargie de l'étalonnage du débit : ± 0,5 % ~ ± 0,2 % (étalonnage de l'eau ou étalonnage de l'huile).
5. La stabilité à long terme est bonne, saluée par les utilisateurs comme un instrument à taux de défaillance nul.
6. One-time split-type meter; le remplacement de la cale (au milieu) peut élargir la portée.
7. Divers styles :
Type normal : Dans la plage de 1:10, l'erreur non linéaire du coefficient de débit est ≤ ± 1 %.
Type haute performance : l'incertitude d'expansion de l'étalonnage du débit dans la plage de 1:3 est de ± 0,5 % à ± 0,2 %.
8. La valeur d'alarme de surpression et la valeur d'alarme de basse pression peuvent être définies en fonction de la situation de pression sur site. Lorsque des situations de surpression ou de basse pression se produisent pendant l'utilisation, l'instrument déclenche automatiquement une alarme, empêchant ainsi les accidents de sécurité de production causés par une surpression.

Industrie des applications :
1. Industrie pétrochimique : mesure des milieux à haute viscosité et particulaires tels que le pétrole brut, le pétrole lourd, le pétrole résiduel, la boue de charbon, etc. ; c'est un instrument d'étranglement couramment utilisé dans les équipements de raffinage.
2. Mines métallurgiques : utilisées pour mesurer le lisier, l'eau de lavage du charbon et le gaz de haut fourneau/coke ; adapté aux conditions de travail avec beaucoup de poussière et de particules solides.
3. Énergie thermique électrique : surveillance du débit de combustible de chaudière, de boue de désulfuration et d'eau de cendre, capable de résister à des températures élevées et à des fluides sales.
4. Traitement environnemental de l'eau : mesure des eaux usées, du reflux des boues et des eaux usées contenant des impuretés, avec une structure auto-rinçante en coin qui n'est pas sujette au dépôt de boues.

Contactez-nous
PRÉCV：Aucun article précédentSUIV：Débitmètre Dilbar XG-DRB
FAQ Spécifications de performances

Q1 : Quel est le principe d’un débitmètre à coin et quel est son plus grand avantage ?
R : Appartenant au débitmètre d'étranglement de pression différentielle, le fluide s'écoule à travers un bloc en forme de V dans la canalisation et une pression différentielle est générée avant et après le bloc en coin. Le débit est calculé en fonction de la pression différentielle. Principaux avantages : pas de coins morts, effet d'auto-rinçage, compétence dans la mesure de milieux sales à haute viscosité et contenant des particules solides, mesure stable même à de faibles nombres de Reynolds et prise en charge de la détection de flux bidirectionnel.

Q2 : Quelles sont les exigences relatives à la section de tuyau droite d'un débitmètre en forme de coin ?
A : Nécessite une longueur plus courte que la plaque à orifice, généralement 5D à l'avant et 3D à l'arrière (D est le diamètre intérieur du pipeline) ; Les coudes, les vannes et les réducteurs peuvent perturber le champ d'écoulement, alors essayez de les éviter autant que possible ; Lors de l'installation, les coins pointus des cales doivent être orientés vers le bas pour assurer un flux fluide des particules solides et éviter l'accumulation.

Q3 : Dans quelles circonstances la mesure du trafic est-elle inexacte ?
R : Raisons courantes : ① Blocage, accumulation de fluide et fuite des conduites sous pression ; ② L'usure du coin et la mise à l'échelle modifient la zone de limitation ; ③ La plage de l'émetteur et la configuration des paramètres de racine carrée sont incorrectes ; ④ La viscosité du fluide diffère considérablement des conditions d'étalonnage. Priorisez la vérification de l’étanchéité de la tuyauterie d’impulsion et des paramètres du transmetteur.

Q4 : Le débitmètre à coin nécessite-t-il un entretien régulier ?
R : Aucune pièce mobile, faible entretien quotidien. Il est recommandé de souffler et de nettoyer régulièrement la canalisation sous pression dans des conditions solides/fortes de poussière ; Ouvrez la vanne d'équilibrage du groupe à trois vannes pour protéger le transmetteur lors d'un arrêt à long terme ; Lors du soufflage du pipeline, le débitmètre doit être retiré pour empêcher les scories de soudage de rayer la surface du bloc de cale et d'affecter la précision.

Spécifications de performance : (Pour les tailles supérieures à DN300, veuillez contacter notre société)

Modèle Diamètre nominal (mm) Rapport de coin h/D Plage de débit (m³/h) Longueur (mm) Pression de service (MPa) Température moyenne (℃) Précision de l'étalonnage de l'eau (ou étalonnage de l'huile) Norme de bride
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
