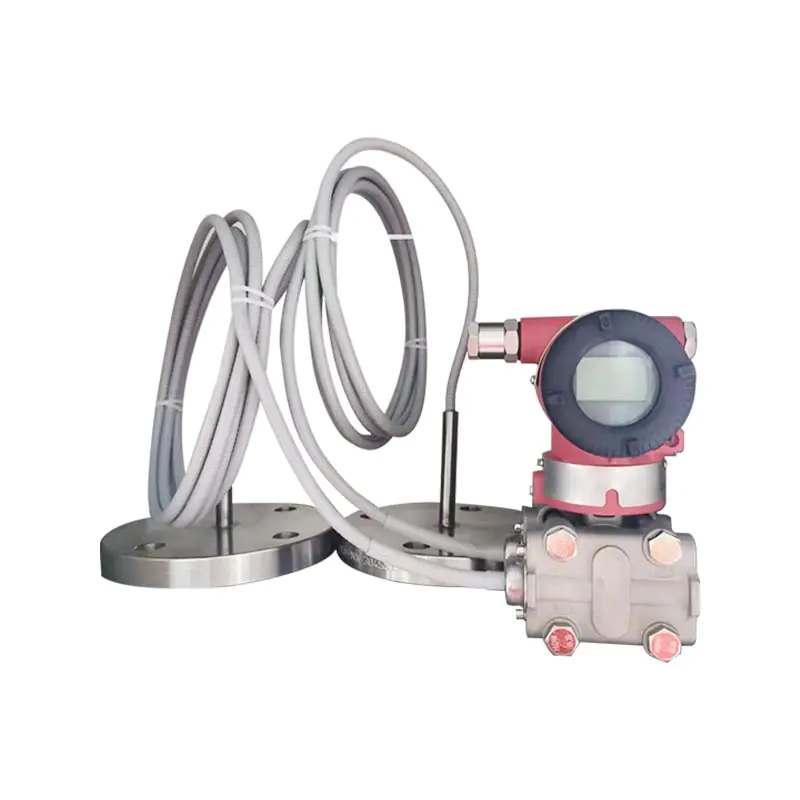

XG3051DP Transmetteur à distance de pression différentielle

Q1 : Quel est l'objectif principal du transmetteur déporté à double bride XG3051DP pour la mesure ?
R : Principalement utilisé pour mesurer la pression différentielle ; souvent utilisé pour mesurer le niveau de liquide, le débit et la densité moyenne dans des réservoirs fermés. Structure d'isolation capillaire à double bride, adaptée aux fluides à haute viscosité, à cristallisation facile, à forte corrosion et à haute température, pour éviter le blocage moyen et la corrosion du corps du capteur, sortie 4-20 mA HART et interface avec le système DCS/PLC.
Q2 : Quelles sont les raisons d'un point zéro inexact et d'une dérive numérique après une installation à double bride ?
R : La dérive peut être causée par des changements de température environnementale, une compression capillaire, un tartre et une cristallisation de la membrane, ainsi que des paramètres de migration incorrects. Après l'installation, une migration du point zéro sur site doit être effectuée ; Évitez de serrer et de plier les capillaires à petit rayon ; Lorsque la température de fonctionnement change de manière significative, augmentez l'amortissement de l'instrument de manière appropriée.
Q3 : Comment choisir le matériau du diaphragme à bride ?
R : L’acier inoxydable 316L est sélectionné pour des conditions de travail normales ; Les supports corrosifs peuvent être sélectionnés parmi l'alliage Hastelloy et le film de tantale. Lors de la commande, indiquez le nom du fluide, la température et la pression pour faciliter la correspondance entre le fluide de remplissage du diaphragme et du capillaire.
Q4 : Quels sont les tabous liés à l’installation de tubes capillaires ?
R : Il est interdit de couper ou de plier fortement les tubes capillaires ; le rayon de courbure minimum est > 50 mm et ils ne peuvent pas être pressés ou heurtés. Le tube capillaire est rempli de liquide d'étanchéité à l'intérieur. Une fois qu'il est endommagé et fuit, l'instrument tombera directement en panne et ne pourra pas être réparé sur place.

Instructions de connectivité de processus pour le transfert unilatéral sans brides de transfert

Bride elliptique en acier inoxydable 1/2-NPT (code 1)		1. Bride de chambre de pression
		2. Joint torique
		3. Connexion à bride elliptique NPT 1/2
		4. Boulon
Connecteur en T en acier inoxydable M20x1,5 (code 2)		1. Bride de la chambre de pression
		2. Raccord fileté mâle en forme de T M20 × 1,5
		3. Boulon
		4. Joint torique
		5. Écrou M20×1,5
		6. Tube d'entrée de pression

Paramètres de mesure : pression différentielle, niveau de liquide

La portée minimale de l'émetteur distant doit être la valeur la plus élevée entre les plages minimales du tableau 1 et du tableau 2.
La plage réglable ne doit pas être inférieure à la plage minimale. La portée maximale du transmetteur à distance doit être la valeur la plus petite entre la portée maximale du corps du transmetteur et la pression nominale de la bride de niveau.

Signal de sortie
Sortie HART 2 fils, 4-20 mA CC, communication numérique ; le protocole HART est superposé au signal 4-20 mA DC.
Limites du signal de sortie : Imin = 3,9 mA, Imax = 20,5 mA

La constante d'amortissement du composant amplificateur est de 0,1 s ; la constante de temps du capteur et de la bride du joint à distance varie de 0,2 à 6 s, en fonction de la plage du capteur, du rapport de plage, de la longueur du capillaire et de la viscosité du fluide de remplissage.
La constante de temps réglable supplémentaire va de 0,1 à 60 s.

Le corps de l'émetteur peut être fixé dans n'importe quelle position. La condition d'installation optimale est de maintenir l'arbre à bride de procédé vertical. L’écart de position entraînera un décalage du zéro corrigible. Le boîtier électronique peut pivoter jusqu'à 360° et la vis de réglage peut le fixer dans n'importe quelle position angulaire.
La bride d'étanchéité à distance se connecte à une bride d'accouplement conforme aux normes ANSI/DIN. La bride d'accouplement doit être équipée d'un joint souple et de boulons et écrous de montage (les boulons et les écrous sont facultatifs pour les utilisateurs).
Pour les transmetteurs à double séparateur, les ensembles capillaires et les brides du séparateur doivent être installés dans un environnement avec la même température ambiante dans la mesure du possible.
Le rayon de courbure minimum du capillaire est de 75 mm. L'enroulement est strictement interdit !

Conditions environnementales

Limite de température limite du fluide de traitement
Température moyenne : -30 ~ 400 °C

Remarque : Une attention particulière doit être accordée à toutes les valeurs dépassant la plage de température et de pression ci-dessus ; ceux-ci peuvent être satisfaits grâce à
conception spéciale.

Conditions de puissance et de charge
La tension d'alimentation est de 24 V
R≤(Us-12V) /Imax kQ 2
où Imax=23 mA
Tension d'alimentation maximale : 42 V CC
Tension d'alimentation minimale : 12 V CC, 15 V CC (écran LCD rétroéclairé)
Plage de charge de communication numérique : 250 ~ 600Q

Remarque : (1) Une description du niveau de performance : pendant les tests, les performances sont normales dans les limites des spécifications techniques.
(2) Description du niveau de performance B : pendant les tests, les fonctions ou les performances diminuent ou disparaissent temporairement, mais peuvent se rétablir d'elles-mêmes ; les conditions de fonctionnement, le stockage et les données réelles restent inchangés.

Figure 5 : Schéma de connexion électrique

Remarque : la fonction d'interface rapide est équivalente au terminal de signal.

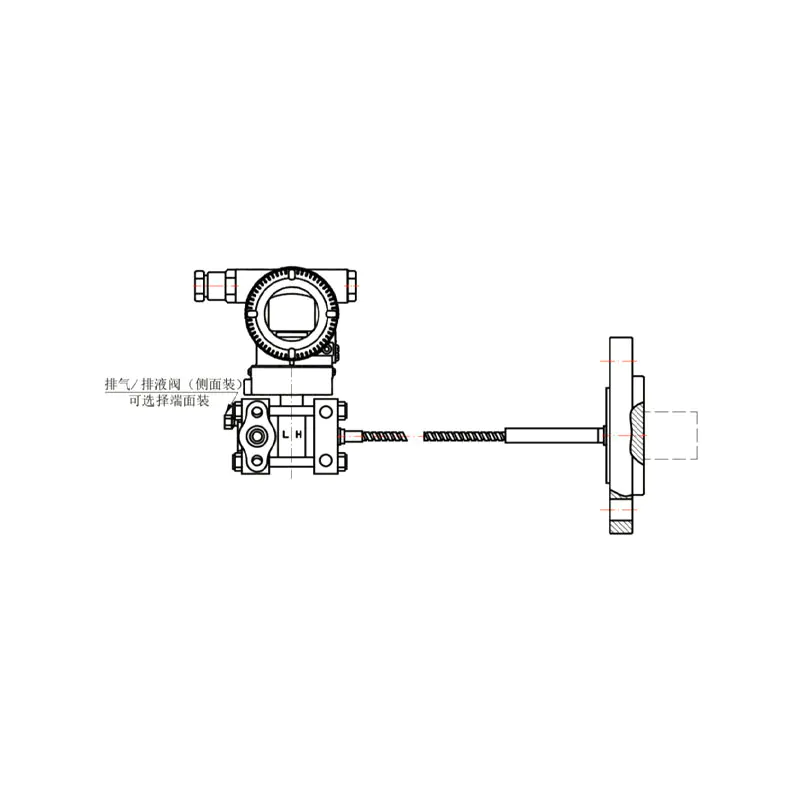

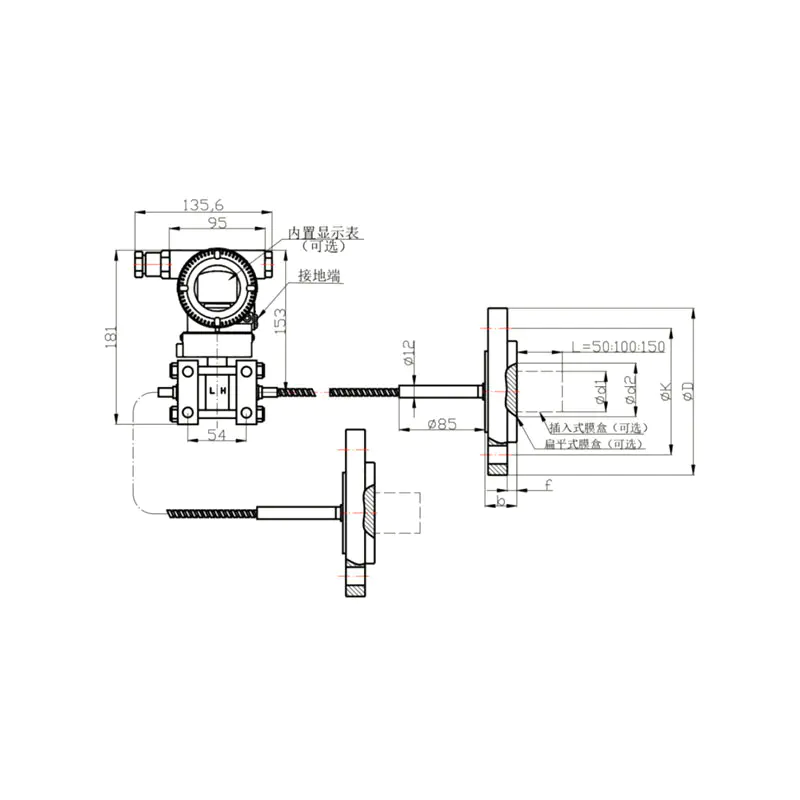

Dessin 1 : Dessin d'assemblage du joint à distance à pression différentielle double face de type de base	Dessin 2 : Dessin d'assemblage du joint à distance à pression différentielle simple face de type de base

Remarque :
(1) L'ensemble de joint à distance à pression différentielle de type de base unilatéral peut être installé soit du côté haute pression, soit du côté basse pression du corps du transmetteur.
(2) La méthode d'installation du corps du transmetteur pour les ensembles de joints à distance de pression différentielle de type simple ou double face est la même que celle du transmetteur de pression différentielle de la série XG3051DP.

Remarque :Usercanoptionallyequipinsaatonbosannut.

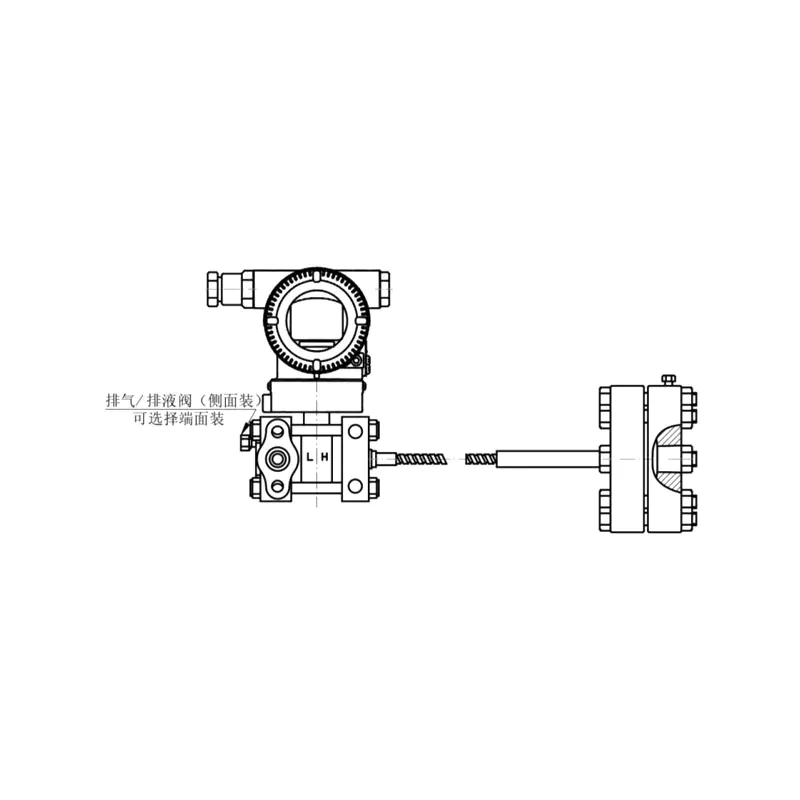

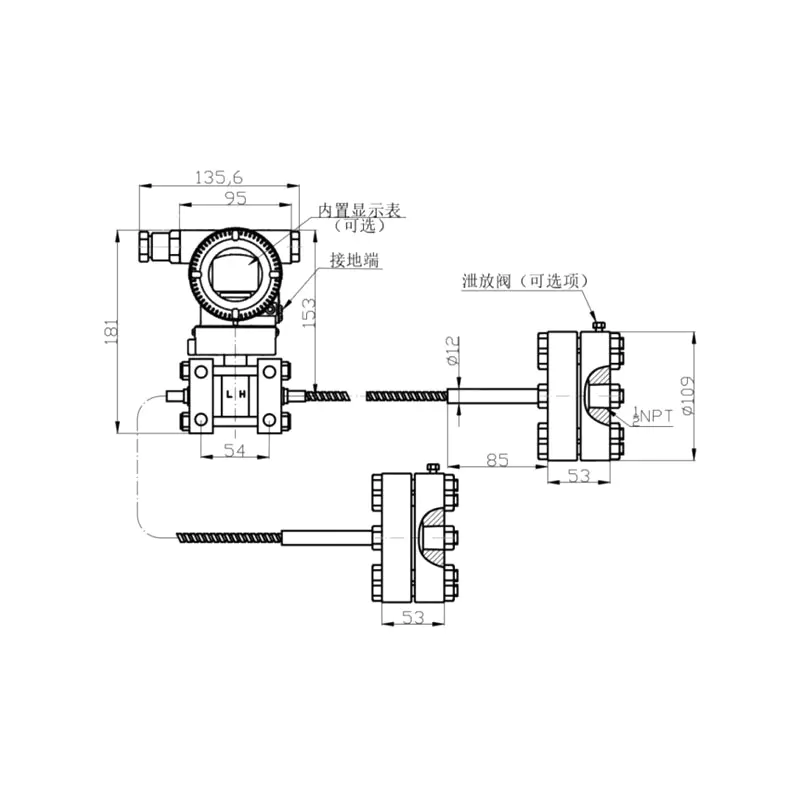

Figure 3	Figure 4 Ensemble de joint à distance à pression différentielle monté sur filetage unilatéral

Remarque :
(1) L'ensemble de joint à distance de pression différentielle monté sur filetage unilatéral peut être installé soit du côté haute pression, soit du côté basse pression du corps du transmetteur.
(2) La méthode d'installation du corps du transmetteur pour les ensembles de joints à distance de pression différentielle montés sur filetage simple face et double face est la même que celle du transmetteur de pression différentielle série XG3051DP.
