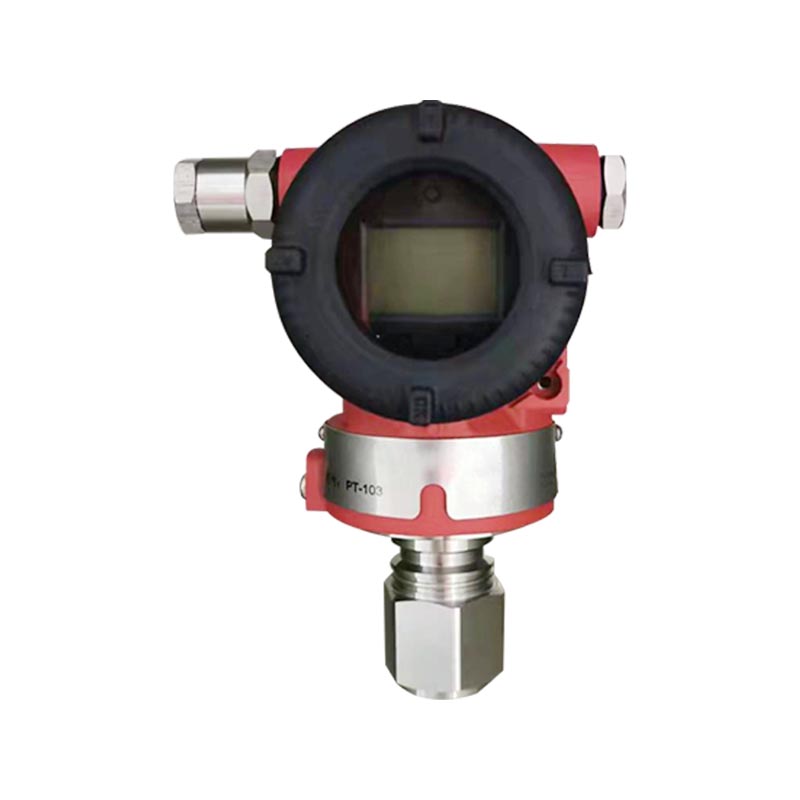

XG3051T Transmetteur de pression différentielle/pression absolue

Présentation du produit :
XG3051T est un transmetteur de pression intelligent à connexion directe de la série 3051T, disponible en deux types : pression relative et pression absolue ; Adoptant une détection capacitive, un diaphragme 316L, une sortie HART 4-20 mA, une alimentation 24 V CC, une précision de 0,075 à 0,15 % FS, un écran LCD en option, prenant en charge l'étalonnage local/manuel, une coque antidéflagrante, une protection IP65, une large couverture, une résistance aux chocs, une bonne stabilité à long terme, directement installé dans les canalisations de processus, pas besoin d'accessoires de pression.

Principales applications :
Mesurer la pression des gaz, des liquides et des vapeurs ; Utilisé dans les réseaux pétrochimiques, chimiques, électriques, métallurgiques, de traitement de l’eau et de pipelines de pétrole et de gaz ; le type à pression absolue convient aux conditions de vide, de pression négative, de distillation et de distillation ; la pression manométrique est utilisée pour surveiller la pression des canalisations ordinaires et des zones de réservoir et est connectée aux systèmes de contrôle DCS/PLC.

Contactez-nous
PRÉCV：Transmetteur à distance de pression différentielle/pression absolue XG3051TSUIV：Aucun article suivant
FAQ Spécifications de performances Spécifications fonctionnelles Mise en place Instructions de connexion au processus Spécifications physiques
Q1 : Comment faire la distinction entre les modèles de pression relative et de pression absolue XG3051T, et peuvent-ils être utilisés de manière interchangeable ?
R : La pression relative est basée sur la pression atmosphérique locale et la pression absolue est basée sur le vide absolu. Les soufflets matériels sont différents et ne peuvent pas être directement interchangés ; le type à pression absolue est préféré pour les conditions de travail sous vide, tandis que le type à pression relative est préféré pour la pression de pipeline ordinaire.

Q2 : Le signal de sortie est de 4 à 20 mA. Est-ce qu'il prend en charge le protocole HART ?
R : Le XG3051T est livré en standard avec un HART 4-20 mA, qui peut être ajusté manuellement pour les paramètres, ou une tête LCD locale peut être sélectionnée pour afficher les valeurs de pression localement.

Q3 : Le fluide peut-il entrer directement en contact avec le diaphragme du transmetteur et avec quel matériau est-il en contact ?
R : Le milieu de la structure de connexion directe entre directement en contact avec le diaphragme et le diaphragme standard est en acier inoxydable 316L ; Les milieux fortement corrosifs nécessitent une confirmation préalable des conditions de fonctionnement et la sélection de matériaux de membrane spéciaux.

Q4 : Quelles sont les raisons courantes de l'échec de la sortie de l'émetteur et du saut numérique ?
R : Tout d'abord, vérifiez si l'alimentation 24 V est normale et s'il y a des connexions desserrées dans le câblage ; Deuxièmement, étudiez l'impact et le blocage des médias de traitement ; Réinitialisez et calibrez à nouveau avec le contrôleur HART, et vérifiez le réglage de la plage pour déceler toute anomalie.

Q5 : À quels environnements sur site et niveaux antidéflagrants le XG3051T est-il adapté ?
R : Niveau de protection IP65, prend en charge la sélection antidéflagrante ; Convient aux applications pétrochimiques, chimiques, de traitement de l'eau, d'énergie et autres applications sur site ; Évitez les températures élevées dépassant la plage et les environnements à fortes vibrations, et la température du milieu ne doit pas dépasser la plage des spécifications du produit.

Précision de référence pour la plage de réglage
(Y compris la linéarité de base zéro, l'hystérésis et la répétabilité) ± 0,075 % Si TD > 10 (TD = plage maximale / plage ajustée), alors : ± (0,0075 × TD) %

Effet de la température ambiante
Code de plage Effet total à -20 ℃ ~ 65 ℃
B/L ±(0,30×TD 0,20)%×Étendue
D'autres ±(0,20×TD 0,10)%×Étendue
Code de plage Effet total à -40 ℃ ~ -20 ℃ et 65 ℃ ~ 85 ℃
B/L ±(0,30×TD 0,20)%×Étendue
D'autres ±(0,20×TD 0,10)%×Étendue

Effet hors plage
±0,075 % x étendue

Stabilité à long terme

Code de plage Effet (dérive)
B/L ±0,2%×Span / 1 an
D'autres ±0,1%×Span / 1 an


Effet d'alimentation
±0,001 %/10 V (12 ~ 42 V CC), négligeable

Plage et plage de mesure (pression manométrique XG3051T)
Coderr de plage Tapez kPa barrere
B Gamme 0,6 ~ 6 6~60 mbars
Portée -6~6 -60~60 mbars
C Gamme 2~40 0,02 ~ 0,4
Portée -40~40 -0,4 ~ 0,4
D Gamme 2,5 ~ 250 0,025~2,5
Portée -100~250 -1 ~ 2,5
F Gamme 30~3000 0,3 ~ 30
Portée -100~3000 -1~30
G Gamme 0,1 ~ 10 MPa 1~100
Portée -0,1 ~ 10 MPa -1~100
H Gamme 0,21 ~ 21 MPa 2,1 ~ 210
Portée -0,1 ~ 21 MPa -1~210
I Gamme 0,4 ~ 40 MPa 4~400
Portée -0,1 ~ 40 MPa -1~400
J Gamme 0,6 ~ 60 MPa 6~600
Portée -0,1 ~ 60 MPa -1~600


Gamme and Measureme Plage nt (XG3051T - Pression absolue)

Coderr de plage Tapez kPa barrere
L Gamme 2~40 0,02 ~ 0,4
Portée 0~40 0 ~ 0,4
M Gamme 2,5 ~ 250 0,025~2,5
Portée 0~250 0 ~ 2,5
O Gamme 30~3000 0,3 ~ 30
Portée 0~3000 0~30
Article Descriptif
Gamme Limits Peut être ajusté arbitrairement dans les limites supérieure et inférieure de la plage. Il est recommandé de sélectionner le code de plage avec le taux de variation le plus bas possible pour optimiser les caractéristiques de performance.
Mise à zéro Le zéro et l'échelle peuvent être ajustés à n'importe quelle valeur dans la plage de mesure spécifiée dans le tableau, à condition que : Étendue calibrée ≥ Échelle minimale.
Effet de la position de montage Le changement de position de montage parallèle à la surface du diaphragme n'entraînera pas de dérive nulle. Pour un écart de position de montage supérieur à 90° par rapport à la surface du diaphragme : la plage C présente une dérive nulle ＜0,25 kPa ; d'autres plages présentent une dérive nulle ＜0,15 kPa. Toute dérive du zéro peut être corrigée par un réglage du point zéro. Aucun effet d'envergure.
Sortie 2 fils, 4-20 mA CC. Communication numérique HART en option. Sortie linéaire ou racine carrée sélectionnable.
Sortie signal limits: Imin=3.9 mA, Imax=20.5 mA
Courant d'alarme Alarme basse (minimum) : 3,7 mA
Alarme haute (maximale) : 21 mA
Mode sans alarme (hold) : maintenir la valeur actuelle valide avant le défaut
Alarme par défaut : mode d'alarme élevée
Temps de réponse Constante d'amortissement de l'amplificateur : 0,1 s ; Constante de temps du capteur : 0,1 à 1,6 s (dépend de la portée et du taux de variation). Constante de temps réglable supplémentaire : 0,1 à 60 s.
Temps de préchauffage <15s
Température ambiante −40~85°C
−20~65°C (avec LCD et bague d'étanchéité FKM)
Température de stockage/transport −50~85°C
−40~85°C (with LCD)
Limites de pression Du vide jusqu'à la portée maximale.


Limite de surcharge :

Gamme 6kPa 40kPa 250 kPa 3 MPa
Code (B) (C/L) (J/M) (F/O)
Limite de surcharge 0,2 MPa 1 MPa 4 MPa 16 MPa
Gamme 10 MPa 21 MPa 40 MPa 60 MPa
Code (H) (je) (je) (K)
Limite de surcharge 20 MPa 50 MPa 50 MPa 70 MPa


Compatibilité électromagnétique (CEM)
Voir page suivante, Annexe EMC'

Conditions d'alimentation et de charge
La tension d'alimentation est de 24 V, R ≤ (Us-12 V)/Imax k
où Imax=23 mA
Tension d'alimentation maximale: 42VDC
Plage de charge de communication numérique : 230 ~ 600 Ω

Connexion électrique
Presse-étoupe M20×1,5 ; bornes adaptées aux conducteurs de 0,5 à 2,5 mm².

Connexion au processus
Raccordement process standard : filetage interne NPT 1/2. Adaptateurs disponibles pour filetage externe NPT 1/2, G1/2, M20 × 1,5 et port de vide KF16.

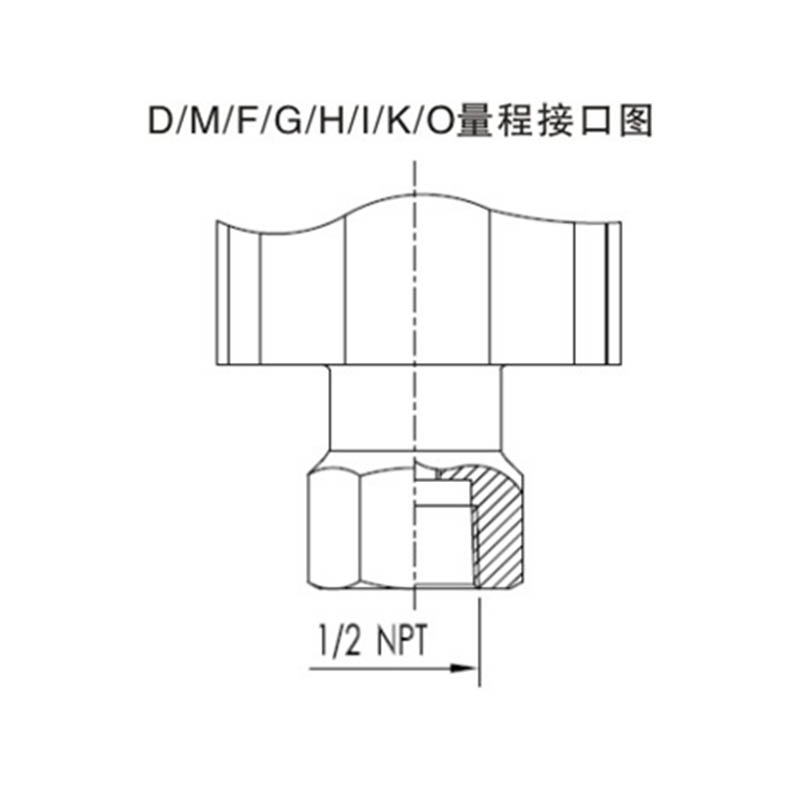

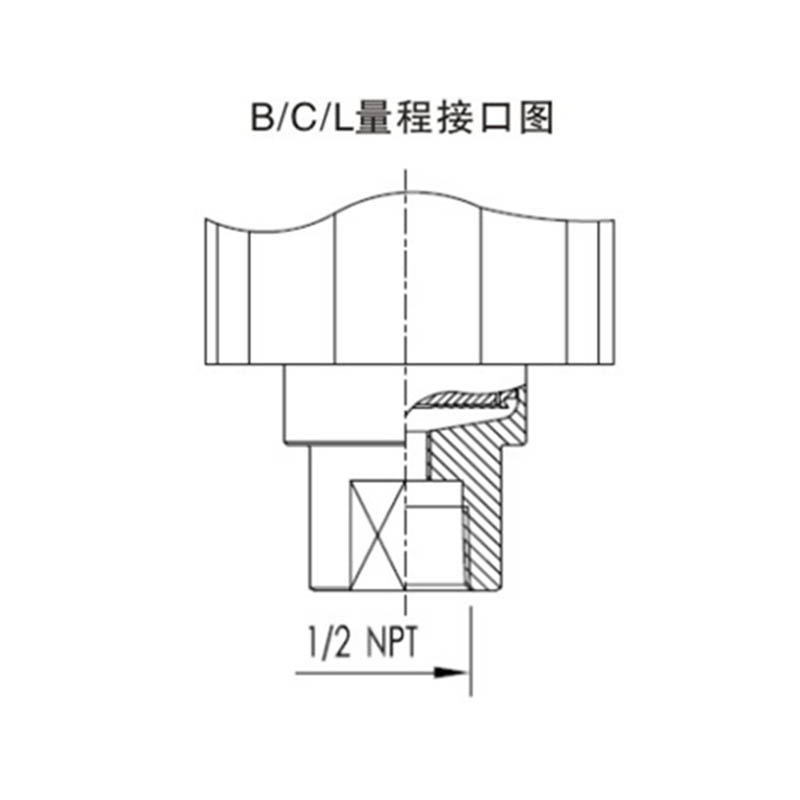

Description du raccordement au processus (code 1)
Format standard (Code 1)
100064-Mjut 100054-1-6F2j

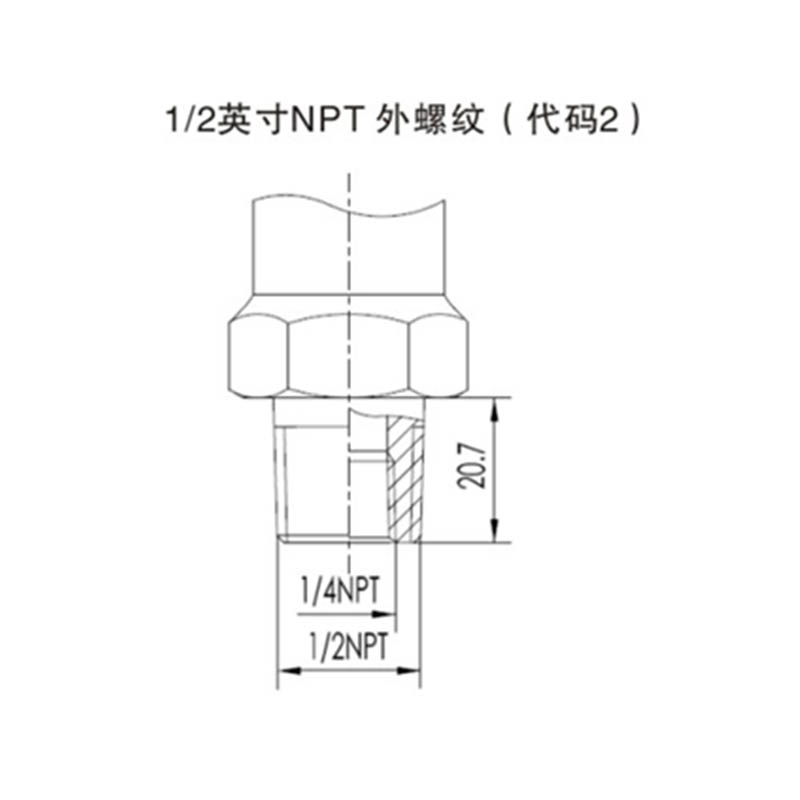

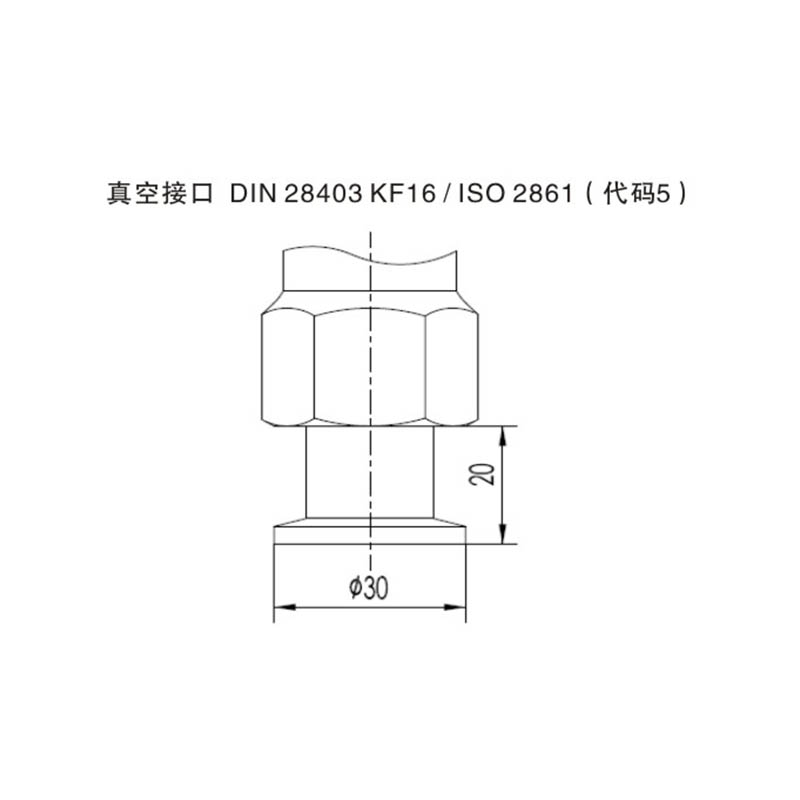

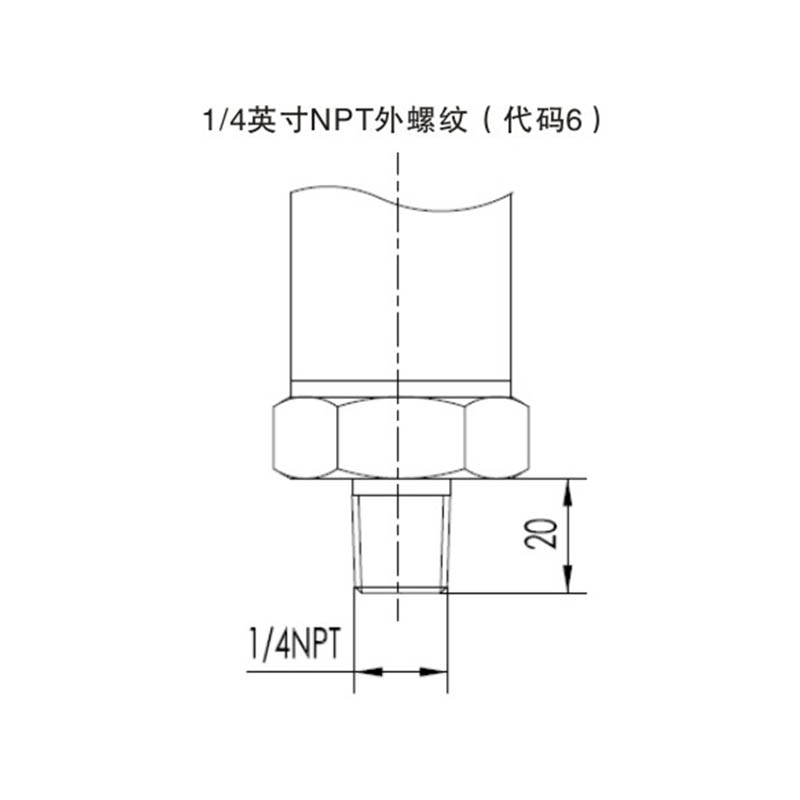

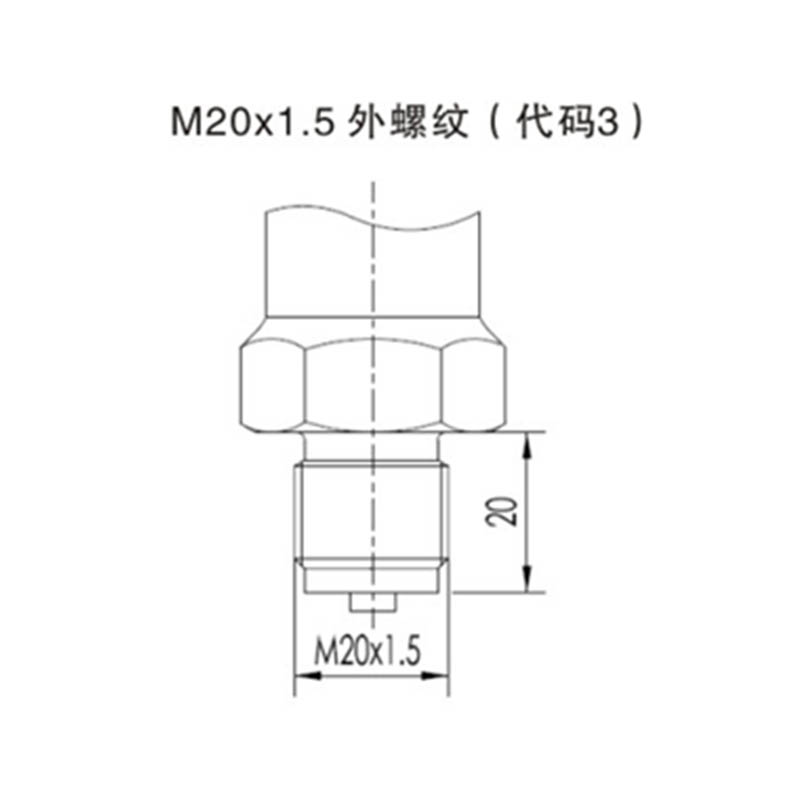

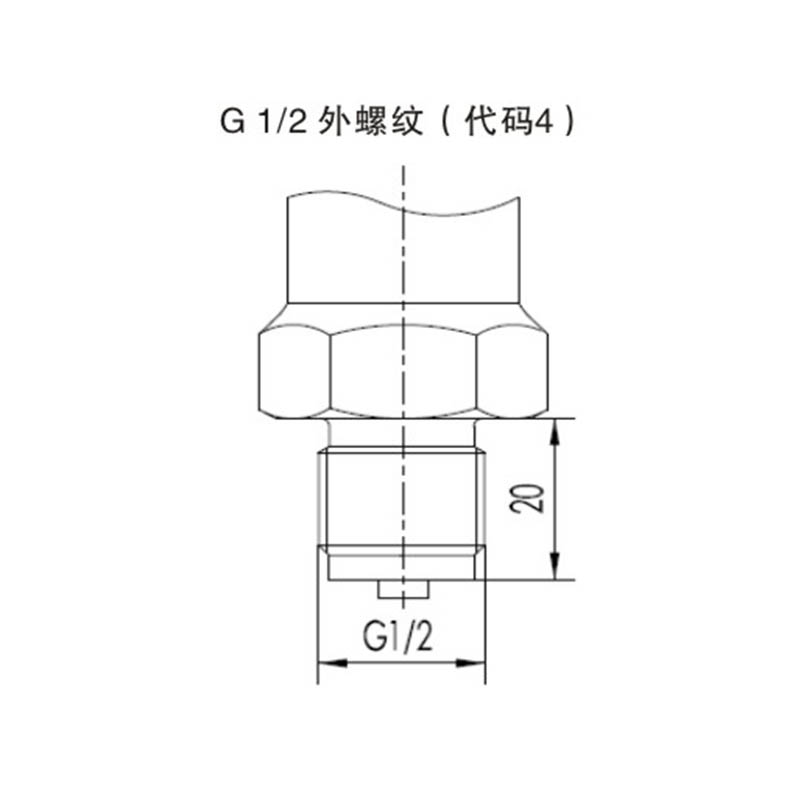

Formulaire d'interface dérivée
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tableau des codes de modèle et de spécification

Sélection du transmetteur de pression 3051T
1 G Pression manométrique
A Pression absolue
2 Précision Sortie
U Erreur de base ±0,04 % 4‑20 mA avec communication HART
B Erreur de base ±0,075 % 4‑20 mA avec communication HART
A Erreur de base ±0,05 % 4‑20 mA avec communication HART
C Erreur de base ±0,01 % 4‑20 mA avec communication HART
N Sortie analogique 4‑20 mA
3 Pression manométrique
B 0‑0,6 kPa ~ 6 kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60 mbar)
C 0 à 2 kPa ~ 40 kPa / (0 à 200 ~ 4 000 mmH₂O) / (0 à 20 ~ 400 mbar)
D 0‑2,5 kPa ~ 250 kPa / (0‑0,25 ~ 25 mH₂O) / (0‑25 ~ 2 500 mbar)
F 0-30kPa ~ 3MPa / (0-3 ~ 300 mH₂O) / (0-0,3 ~ 30bar)
G 0 à 0,1 MPa ~ 10 MPa (0 à 1 ~ 100 bars)
H 0 à 0,21 MPa ~ 21 MPa (0 à 2,1 ~ 210 bars)
I 0 à 0,4 MPa ~ 40 MPa (0 à 4 ~ 400 bars)
J 0 à 0,6 MPa ~ 60 MPa (0 à 6 ~ 600 bars)
L 0 à 2 kPa ~ 40 kPa (0 à 200 ~ 4 000 mmH₂O / 0 à 20 ~ 400 mbar). Pression absolue uniquement
M 0 à 2,5 kPa ~ 250 kPa (0 à 25 ~ 2 500 mbar). Pression absolue uniquement
N 0 à 30 kPa ~ 3 MPa (0 à 0,3 ~ 30 bars). Pression absolue uniquement
4 Matériau du diaphragme/fluide de remplissage
A Huile inox 316L/silicone
B Inox 316L / huile fluorée
C Hastelloy C / huile de silicone
D Hastelloy C / huile fluorée
5 Connexion au processus
1 Filetage interne 1/2" NPT
2 Filetage extérieur 1/2" NPT (avec 1/4" NPT à l'intérieur)
3 Filetage externe M20×1,5
4 Filetage extérieur G1/2
5 Raccordement au vide DIN 28403 KF16 / ISO 2861
6 Filetage extérieur 1/4" NPT
6 Fonction spéciale
N Aucun
P Protection contre la foudre
O Traitement sans huile (pour la mesure de l'oxygène : remplissage d'huile fluorée, bague d'étanchéité FKM, <6 MPa, <60 °C)
7 Support de montage
N Aucun
1 Acier inoxydable
2 Acier au carbone galvanisé
8 Affichage
N Pas d'affichage
2 LCD avec rétroéclairage (−20 °C)
3 Écran OLED (−40 °C)
9 Traitement antidéflagrant
N Version standard
A Type de sécurité intrinsèque, NEPSI
D Type antidéflagrant, NEPSI (hors presse-étoupe antidéflagrant)
10 Options supplémentaires
D Dispositif d'entrée de câble antidéflagrant
E Dispositif d'entrée de câble à sécurité augmentée
V Version basse tension
S Boîtier entièrement en acier inoxydable

Remarque :
Remarque 1 : codes de plage correspondant à l'interface XG3051T ; codes de plage correspondant à la version pression absolue XG3051T.
Remarque 2 : Le raccordement au vide DIN 28403 KF16 / ISO 2861 s'applique uniquement aux plages inférieures à 2,5 bar.

Article Descriptif
Matériaux Diaphragme : Inox 316L, Hastelloy C
Raccord process : Inox 316L
Liquide de remplissage : huile de silicone
Boîtier du transmetteur : Alliage d'aluminium avec revêtement en résine époxy
Bague d'étanchéité du boîtier : Caoutchouc nitrile (NBR)
Plaque signalétique : acier inoxydable 304
Poids 1,6 kg (sans écran LCD, support de montage et raccord process)
Indice de protection du boîtier IP67


Calendrier de compatibilité électromagnétique

Non. Article de test Norme de base Conditions d'essai Niveau de performance
1 Émission rayonnée (enceinte) GB/T 9254-2008 Tableau 5 30 MHz ~ 1 000 MHz Passerer
2 Émission conduite (port d'alimentation CC) GB/T 9254-2008 Tableau 1 0,15 MHz~30 MHz Passerer
3 Immunité ESD GB/T17626.2-2006 4 kV (Contact) / 8 kV (Air) B
4 Immunité aux champs électromagnétiques RF GB/T17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Immunité aux champs magnétiques à fréquence industrielle GB/T17626.8-2006 30 A/min A
6 Immunité aux transitoires électriques rapides et aux rafales GB/T17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Immunité aux surtensions GB/T17626.5-2008 1 kV (ligne à ligne) / 2 kV (ligne à terre) (1,2/50 碌s) B
8 Immunité aux perturbations conduites induites par les champs RF GB/T17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Remarque :
(1) Niveau de performance A : les performances normales sont maintenues dans les limites des spécifications techniques pendant les tests.
(2) Niveau de performance B : une dégradation temporaire ou une perte de fonction/performance peut survenir pendant les tests, avec récupération automatique. Les conditions de fonctionnement réelles, la mémoire et les données restent inchangées.
