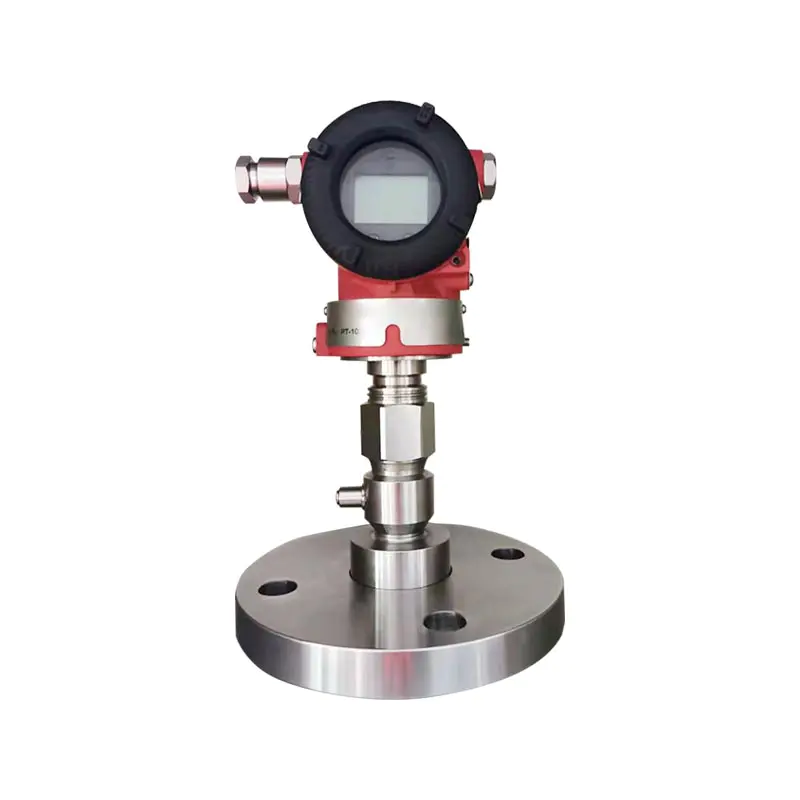

Transmetteur à distance de pression différentielle/pression absolue XG3051T

Présentation du produit :
Le transmetteur de pression à distance intelligent XG3051T prend en charge la mesure de la pression manométrique et de la pression absolue. Il adopte une structure d'isolation à membrane capillaire de transmission à distance pour isoler le milieu mesuré du corps de l'émetteur. Il peut faire face à une viscosité élevée, une cristallisation facile, une solidification facile, une forte corrosion et des conditions de travail moyennes à haute température, empêchant le blocage moyen et la corrosion des capteurs.
Sortie signal numérique du protocole HART superposé 4-20 mA, haute précision, bonne stabilité à long terme, prend en charge l'étalonnage de la configuration sur site, écran LCD sur site en option, avec protection antidéflagrante, matériau de diaphragme personnalisable, réalisant une transmission longue distance des signaux de pression.

Secteurs concernés :
1. Industrie pétrochimique : mesure de pression des cuves de réaction et des réservoirs de stockage
2. Électricité : Surveillance de la pression des réseaux de chaudières et de caloducs
3. Métallurgie : Détection de pression dans le processus de fusion
4. Traitement de l'eau : pression du réservoir de traitement des eaux usées et chimiques
5. Pharmaceutique : Contrôle de la pression des cuves de traitement pharmaceutique
6. Aliments et boissons : mesure de la pression des matériaux visqueux
7. Industrie chimique du charbon : détection de pression de divers équipements de traitement
8. Fabrication du papier : collecte sous pression des supports de pâte

FAQ Entrée Sortie Temps de réponse Conditions générales Connexions électriques Tableau des codes de modèle et de spécification Dimensions
Q1 : À quelles conditions de fonctionnement l'émetteur à distance XG3051T est-il adapté ?
R : Convient aux milieux à haute viscosité, à cristallisation facile, à solidification facile, à forte corrosion et à haute température. Grâce à la membrane de transmission à distance et à l'isolation capillaire, le fluide ne peut pas pénétrer directement dans le corps du transmetteur, empêchant ainsi le blocage et la corrosion du capteur. Il prend en charge deux modes de mesure : pression relative et pression absolue.

Q2 : Comment choisir entre la pression relative et la pression absolue ?
R : Sélectionnez la pression manométrique pour mesurer la pression atmosphérique relative. Lors de la mesure du vide et de la pression négative, la pression absolue doit être sélectionnée comme référence pour les conditions de travail et ne peut pas être mélangée ; sinon, il y aura des erreurs de mesure importantes.

Q3 : Quel est le signal de sortie ? Puis-je me connecter à un appareil portable HART ?
R : La sortie analogique standard 4-20 mA, combinée au protocole numérique HART, prend en charge la configuration sur site, la modification de la plage, l'étalonnage du point zéro du contrôleur HART et peut être connectée aux systèmes DCS et PLC.

Q4 : Comment choisir le matériau pour le film de transmission à distance ?
R : Acier inoxydable 316L conventionnel ; pour les supports fortement corrosifs, un alliage Hastelloy et un film de tantale peuvent être sélectionnés, et la composition et la température du support peuvent être fournies lors de la commande.

Paramètres de mesure : pression relative, pression exothermique, niveau de liquide.
Plage de mesure
Transmetteur à distance de pression manométrique Limite inférieure : à partir de -100 %URL (réglable en continu)
Limite supérieure : jusqu'à 100 %URL (réglable en continu)
Transmetteur à distance de pression absolue Limite inférieure : à partir de 0 ~ 100 % URL (réglable en continu)
Limite supérieure : jusqu'à 100 %URL (réglable en continu)

Plage de mesure

Tableau 1 — Relation entre le code de plage et la plage
Code de plage Portée minimale Portée maximale Pression nominale (max)
C 6kPa 40kPa Pression nominale de la bride de niveau
D 25kPa 250 kPa
F 30kPa 3 MPa
G 1 MPa 10 MPa
H 2,1 MPa 21 MPa
I 4 MPa 40 MPa
L 6kPa abs 40kPa abs
M 25kPa abs 250 kPa abs.
O 30kPa abs 3 MPa abs
Tableau 2 – Tableau de comparaison de la bride déportée et de la portée minimale
Type de bride Diamètre nominal Plage Min/Max Longueur capillaire maximale
Type plat DN25/1" 160kPa/25MPa 10m
DN50/2" 10kPa/10MPa 12m
DN80/3" 6kPa/10MPa 16m
DN4" 6kPa/3MPa 16m

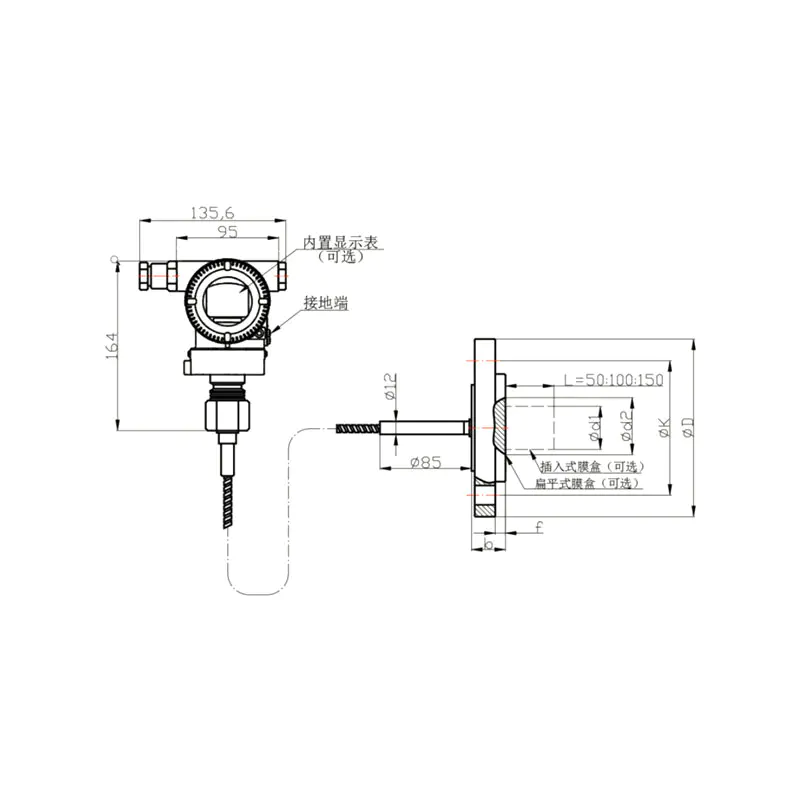

Type inséré DN50/2" 16kPa/10MPa 10m
DN80/2" 6kPa/10MPa 16m
DN4" 6kPa/3MPa 16m

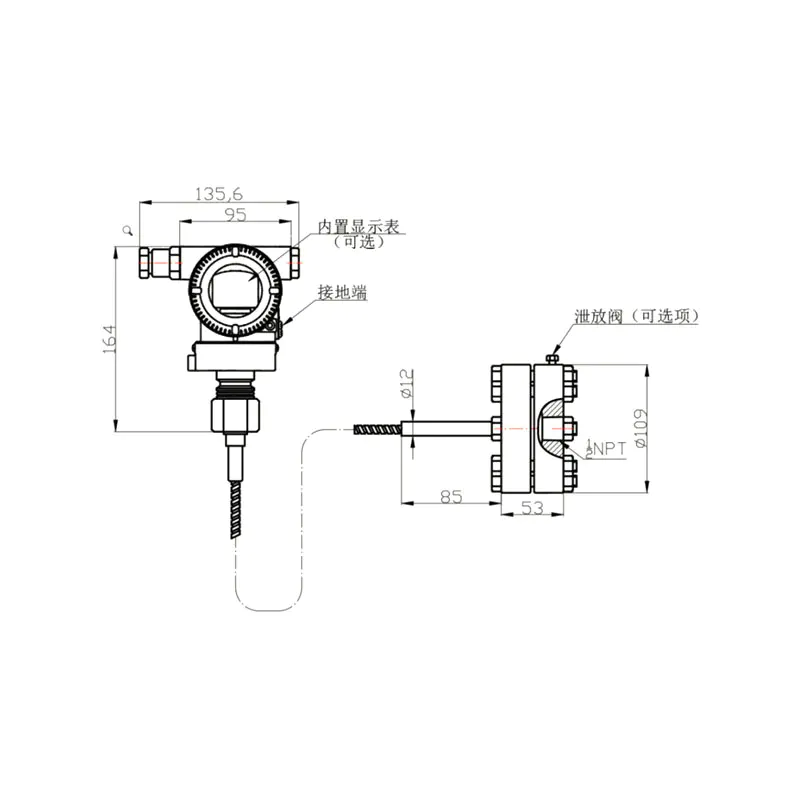

Type distant monté sur filetage Diamètre extérieur 109 mm 160kPa/25MPa 10m

La plage minimale du transmetteur à distance de pression relative/pression absolue doit être la plus grande valeur des plages minimales spécifiées dans le tableau 1 et le tableau 2. La plage ajustée ne doit pas être inférieure à la plage minimale.
La plage maximale du transmetteur à distance de pression relative/pression absolue doit être la valeur la plus petite entre la plage maximale du corps du transmetteur et la pression nominale de la bride à distance.

Signal de sortie
Sortie HART 2 fils, 4-20 mA CC, communication numérique ; le protocole HART est superposé au signal 4-20 mA DC.
Limites du signal de sortie : Imin = 3,9 mA, Imax = 20,5 mA
Courant d'alarme (mode configurable)
Mode d'alarme basse (minimum) 3,7 mA
Mode d'alarme élevée (maximum) 21 mA
Pas de mode d'alarme (maintenir) Contient la valeur actuelle valide avant un défaut
Réglage standard du courant d'alarme Mode d'alarme élevée


La constante d'amortissement du composant amplificateur est de 0,1 s ; la constante de temps du capteur et de la bride du joint à distance varie de 0,2 à 6 s, en fonction de la plage du capteur, du rapport de plage, de la longueur du capillaire et de la viscosité du fluide de remplissage.
La constante de temps réglable supplémentaire va de 0,1 à 60 s.

Conditions d'installation
Les transmetteurs à distance de pression relative/absolue sans tubes capillaires peuvent être montés directement via la bride à distance. L’écart de position entraînera un décalage du zéro corrigible. Le boîtier électronique peut pivoter jusqu'à 360° et la vis de réglage peut le fixer dans n'importe quelle position.

La bride à distance manométrique/pression absolue se connecte aux brides d'accouplement conformes aux normes ANSI/DIN. Ces brides d'accouplement doivent être équipées de joints souples et de boulons et écrous de montage (les boulons et écrous sont facultatifs pour les utilisateurs).

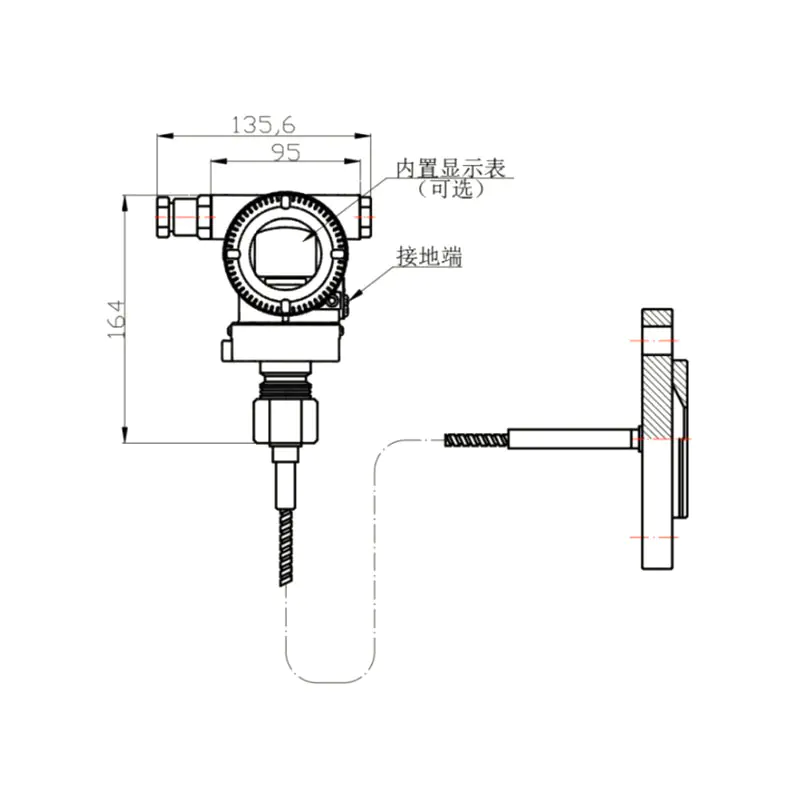

Pour les transmetteurs à distance de pression relative/absolue avec tubes capillaires : si l'ensemble de séparateur à distance est installé sous le corps du transmetteur, la différence de hauteur maximale entre l'ensemble de séparateur à distance et le corps du transmetteur doit être inférieure à 5 m. Lorsque la pression de fonctionnement est inférieure à 100 kPa absolus, installez le corps du transmetteur sous l'ensemble de joint déporté.

Le rayon de courbure minimum du tube capillaire est de 75 mm. Aucun enroulement n’est autorisé !

Conditions environnementales

Température ambiante
Minimum Cela dépend du liquide de remplissage
Maximale 85 ℃
Avec LCD et joint FKM -20 ~ 65 ℃
Température de stockage/transport
Minimum Cela dépend du liquide de remplissage
Maximale 85 ℃
Humidité relative 0 ~ 100 %
Résistance aux chocs
Accélération 50g
Durée 11 ms
Résistance aux vibrations 2 g jusqu'à 500 Hz
Compatibilité électromagnétique (CEM) Voir le tableau 4 « Annexe CEM » à la page suivante.

Limite de température limite du fluide de traitement
Température moyenne : -30 ~ 400 °C

Tableau 3 Relation entre le fluide de remplissage, la température de fonctionnement et la pression de fonctionnement minimale
Remplir le liquide Huile de silicone (S) Huile de silicone haute température (H) Huile de silicone ultra haute température (U) Huile végétale (V)
Densité @25℃ 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Plage de température de fonctionnement -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Température Plage de pression de fonctionnement (kPa absolu)
20℃ >10 >10 >10 >25
100℃ >25 >25 >25 >50
150℃ >50 >50 >50 >75
200℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400℃ >100

Remarque : Une attention particulière doit être accordée à toutes les valeurs dépassant la plage de température et de pression ci-dessus ; ceux-ci peuvent être satisfaits grâce à
conception spéciale.

Article Spécification
Limite de pression du corps du transmetteur Faire le vide jusqu'à la pression maximale
Pression nominale de la bride déportée ANSI : 150 psi ~ 600 psi
DIN : PN 1,6 MPa ~ PN 10 MPa
Poids DN 50/2 : environ 7 ~ 10 kg
DN 80/3" : env. 8 ~ 11 kg
DN 4" : environ 9 ~ 12 kg
Performances antidéflagrantes NEPSI antidéflagrant : Ex dⅡC T6
Sécurité intrinsèque NEPSI : Ex iaⅡC T4
Température de fonctionnement autorisée -40 ℃ ~ 65 ℃

Conditions de puissance et de charge
La tension d'alimentation est de 24 V
R≤(Us-12V) /Imax kQ 2
où Imax=23 mA
Tension d'alimentation maximale : 42 V CC
Tension d'alimentation minimale : 12 V CC, 15 V CC (écran LCD rétroéclairé)
Plage de charge de communication numérique : 250 ~ 600Q

Article Spécification
Matériel
Capsule de mesure Acier inoxydable 316L
Diaphragme Acier inoxydable 316L, Hastelloy C, Tantalum
Bride de processus Acier inoxydable 304
Remplir le liquide Huile de silicone, huile de silicone haute température, huile de silicone ultra haute température, huile végétale
Boîtier de l'émetteur Alliage d'aluminium avec revêtement époxy
Joint de boîtier Caoutchouc nitrile (NBR)
Plaque signalétique Acier inoxydable 304
Connexion électrique Presse-étoupe M20×1,5 ; bornes adaptées aux conducteurs de 0,5 à 2,5 mm²
Connexion au processus La bride d'étanchéité à distance est conforme à la norme ANSI ou DIN. Montage direct disponible ; se référer au dessin coté
Classe de protection du logement IP67
Tableau 4 Annexe CEM
Non. Article de test Norme de base Conditions d'essai Niveau de performance
1 Émission rayonnée (enceinte) GB/T 9254-2008 Tableau 5 30 MHz ~ 1 000 MHz Passerer
2 Émission conduite (port d'alimentation CC) GB/T 9254-2008 Tableau 1 0,15 MHz ~ 30 MHz Passerer
3 Immunité aux décharges électrostatiques (ESD) GB/T17626.2-2006 4kV (contact), 8kV (air) B
4 Immunité aux champs électromagnétiques RF rayonnés GB/T17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Immunité aux champs magnétiques à fréquence industrielle GB/T17626.8-2006 30A/min A
6 Immunité aux rafales électriques transitoires rapides GB/T17626.4-2008 2kV (5/50ns,5kHz) B
7 Immunité aux surtensions GB/T17626.5-2008 1kV (ligne à ligne) B
2kV (ligne à terre) (1,2us/50us)
8 Immunité aux perturbations conduites induites par les champs RF GB/T17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Remarques :
(1) Niveau de performance A : Les performances restent dans les limites des spécifications techniques lors du test.
(2) Niveau de performance B : Une dégradation temporaire ou une perte de fonction/performance peut se produire pendant le test, mais l'unité peut récupérer automatiquement. L'état de fonctionnement réel et les données stockées restent inchangés.

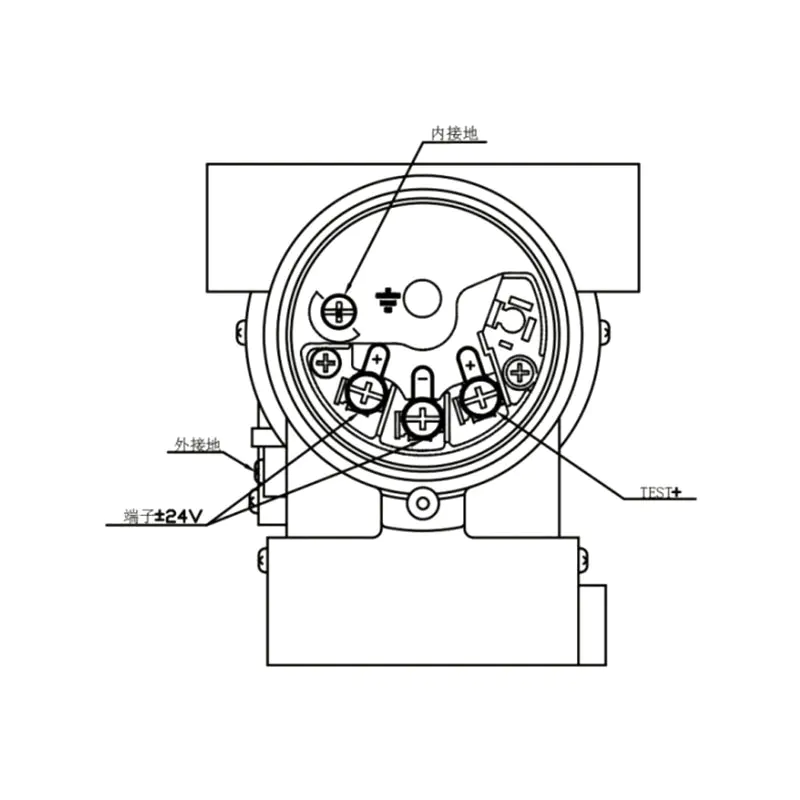

Figure 6 : Schéma de connexion électrique
100006

Remarque : la fonction d'interface rapide est équivalente au terminal de signal.

1 Transmetteur à distance de type manomètre/pression absolue — Sélection de la bride
10 Ensemble de joint à distance avec jauge de type de base/pression absolue
1 RN- Type d'installation directe, sans tube capillaire
RS- Avec tube capillaire
20 Connexion au processus Diamètre nominal Type de face de joint Matériau du diaphragme/du joint
A DN50 DIN2501 Type E DIN2526 Acier inoxydable 316L
B DN50 DIN2502 Type E DIN2526 Hastelloy C
C DN50 DIN2503 Type E DIN2526 Tantale
H DN80 DIN2504 Type E DIN2526 Acier inoxydable 316L
I DN80 DIN2505 Type E DIN2526 Hastelloy C
G DN80 DIN2506 Type E DIN2526 Tantale
D DN2" ANSI B 16.5 RF ANSI B16.5 Acier inoxydable 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantale
K DN3" ANSI B 16.5 RF ANSI B16.5 Acier inoxydable 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantale
N DN4" ANSI B 16.5 RF ANSI B16.5 Acier inoxydable 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantale
Q DN100 DIN2501 Type E DIN2526 Acier inoxydable 316L
S DN100 DIN2501 Type E DIN2526 Hastelloy C
T DN100 DIN2501 Type E DIN2526 Tantale
30 Pression nominale Norme de pression de bride
1 PN1MPa / 4MPa DIN2501
2 PN 6,4MPa DIN2501
3 PN10MPa DIN2501
6 150 livres par pouce carré ANSI B16.5
7 300 livres par pouce carré ANSI B16.5
8 600 livres par pouce carré ANSI B16.5
Descriptif
40 F Type plat
H Type inséré, acier inoxydable 316L, longueur d'insertion 50 mm
I Type inséré, acier inoxydable 316L, longueur d'insertion 100 mm
G Type inséré, acier inoxydable 316L, longueur d'insertion 150 mm
L Type inséré, Hastelloy C, longueur d'insertion 50 mm
M Type inséré, Hastelloy C, longueur d'insertion 100 mm
N Type inséré, Hastelloy C, longueur d'insertion 150 mm
Z Spécial (fait sur mesure)
50 Remplir le liquide Température de fonctionnement. Gamme
S Huile de Silicone -30 ~ 200 ℃
H Huile de silicone haute température -10 ~ 350 ℃
U Huile de silicone ultra haute température -10 ~ 400 ℃
V Huile végétale 0 ~ 250 ℃
F Huile fluorée -30 ~ 260 ℃
L Liquide de remplissage à très basse température -100 ~ 100 ℃
Z Liquide de remplissage à ultra haute température 10 ~ 600 ℃
60 Longueur capillaire
0 Sans capillaire, type à montage direct
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Caractéristique de la partie capillaire
N Aucun
P Capillaire avec couche de protection en PVC
80 Forme de face de diaphragme de bride de processus mouillée
N Aucun
1 FEP (éthylène propylène fluoré) enduit sur 316L (temp. ≤ 180 ℃)
2 PFA (perfluoroalcoxy) enduit sur 316L (temp. ≤ 260 ℃)
3 Membrane PTFE collée sur le diaphragme (type plat uniquement)
4 Revêtement FEP sur 316L (temp. ≤ 180 ℃) (type inséré uniquement)
5 PFA enduit sur 316L (temp. ≤ 260 ℃) (type inséré uniquement)
6 Traitement sous vide

2 options pour l'ensemble de joint à distance pression/pression absolue avec diaphragme interne [6]
10 Ensemble de joint déporté avec diaphragme interne
RN- Type à montage direct, sans capillaire
RS- Avec capillaire
20 Connexion au processus Diamètre nominal Type de face de joint Matériau du diaphragme/du joint
U DN25 DIN 2501 Type DDN2526 Acier inoxydable 316L Acier inoxydable 316L
V DN25 DIN 2501 Type DDN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Type DDN2526 Tantale Tantale
X DN1" ANSI B 16,5 Type RF ANSI B 16,5 Acier inoxydable 316L Acier inoxydable 316L
Y DN1" ANSI B 16,5 Type RF ANSI B 16,5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16,5 Type RF ANSI B 16,5 Tantale Tantale
30 Pression nominale Norme de bride Acier inoxydable 316L
1 PN1MPa / 4MPa DIN 2501
2 PN 6,3MPa / 10MPa DIN 2501
3 PN16MPa DIN 2501
4 PN25MPa DIN 2501
5 150 livres par pouce carré ANSI B 16.5
6 300 livres par pouce carré ANSI B 16.5
7 600 livres par pouce carré ANSI B 16.5
8 1 500 livres par pouce carré ANSI B 16.5
40 Remplir le liquide Plage de température
S Huile de Silicone -30 ~ 200 ℃
H Huile de silicone haute température -10 ~ 350 ℃
V Huile végétale 0 ~ 250 ℃
F Huile fluorée -30 ~ 260 ℃
50 Descriptif
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Descriptif
N Aucun
P Capillaire avec couche de protection en PVC
70 Descriptif
N Aucun
3 Diaphragme collé avec membrane PTFE (température ≤200℃)
6 Traitement sous vide
80 Coder Descriptif
1 PTFE (Polytétrafluoroéthylène)
2 Acier inoxydable 316
3 Hastelloy C
4 Tantale

Remarque 6 : Lors de la sélection de joints de transmission à distance pression/vide pour les appareils dotés de membranes internes, complétez d'abord la sélection du transmetteur manomètre/vide XG3051T, puis sélectionnez l'option R dans la ligne 40 du tableau des options XG3051T.

3 Sélection de l'ensemble de joint à distance manomètre/pression absolue monté sur vis [10]
10 Ensemble de joint à distance avec manomètre/pression absolue monté sur vis
RTW- Avec capillaire
20 Descriptif
U Acier inoxydable 316L
V Hastelloy C
W Tantale
30 Trou de rinçage/évent
1 Aucun
0 Avec trou
40 Remplir le liquide Plage de température
S Huile de Silicone -30 ~ 200 ℃
H Huile de silicone haute température -10 ~ 350 ℃
U Huile de silicone ultra haute température -10 ~ 400 ℃
V Huile végétale 0 ~ 250 ℃
F Huile fluorée -30 ~ 260 ℃
L Liquide de remplissage à très basse température -100 ~ 100 ℃
Z Liquide de remplissage à ultra haute température 10 ~ 600 ℃
50 Descriptif
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Caractéristique de la partie capillaire
60 N Aucun
P Capillaire avec couche de protection en PVC
70 Forme de face de diaphragme à bride mouillée
N Aucun
P Traitement sous vide

Remarque 10 : Lors de la sélection d'un dispositif d'étanchéité de bride de télécommande monté sur filetage, complétez d'abord la sélection pour la section du corps du transmetteur de pression relative/pression absolue XG3051T, puis sélectionnez l'option R pour la transmission à distance dans la rangée 40 du tableau des options XG3051T.

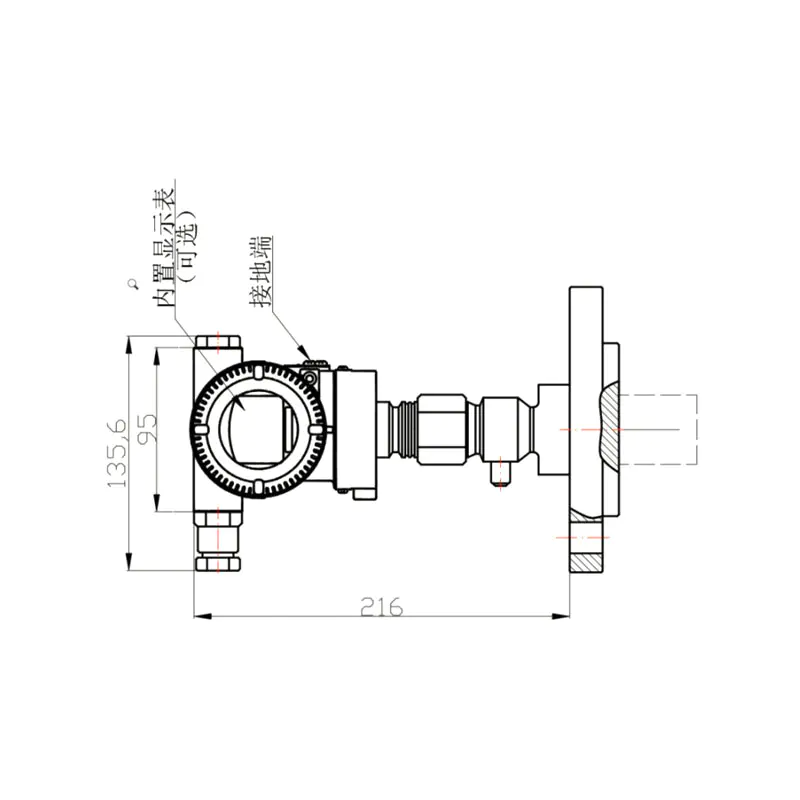

Figure 1. Schéma du dispositif de scellage à distance de type de base (type RS) Figure 2. Schéma de montage direct du dispositif de scellage à distance de type de base (type RN)
100051-KqgD 100042-3GnN
Diamètre nominal Pression nominale ΦD ΦK Φd1 (Inséré) Φd2 (Plat) Φd3 t b Boulons (Qté) Boulons (filetage)
DN50 (face d'étanchéité DIN 2526-E, bride DIN 2501) PN1,6/4MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6,4MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80 (face d'étanchéité DIN 2526-E, bride DIN 2501) PN1,6/4MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6,4MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2" (ANSI B16.5RF) 150 livres par pouce carré 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 livres par pouce carré 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 livres par pouce carré 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3" (ANSI B16.5RF) 150 livres par pouce carré 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 livres par pouce carré 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 livres par pouce carré 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4" (ANSI B16.5RF) 150 livres par pouce carré 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 livres par pouce carré 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Remarque : Les utilisateurs peuvent éventuellement installer des boulons et des écrous.

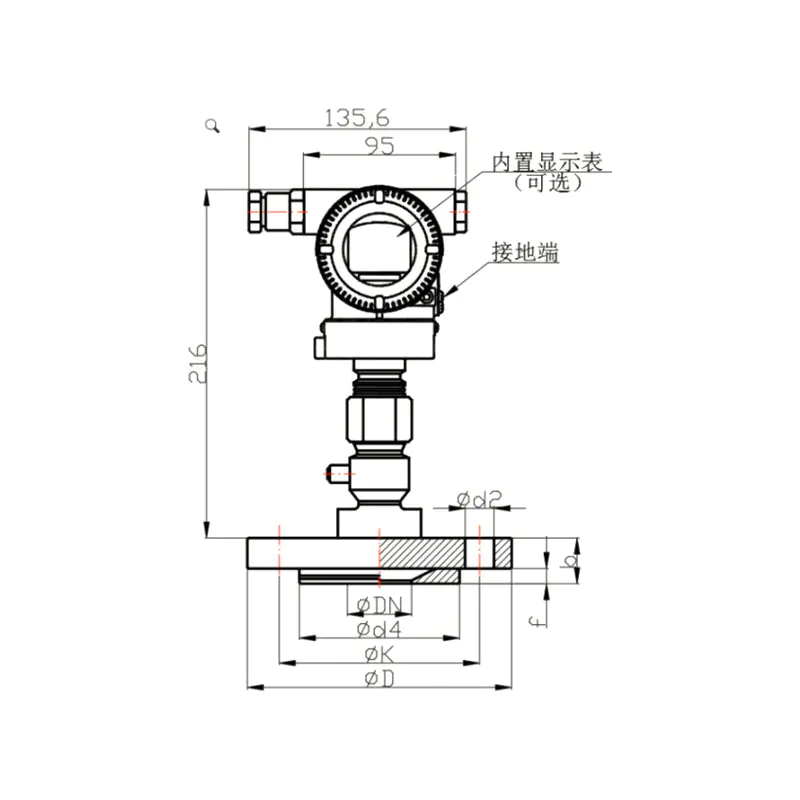

Figure 3 : Dispositif de scellage à distance avec diaphragme interne (type US) Figure 4 : Schéma d'installation directe du dispositif d'étanchéité télécommandé avec membrane interne (type UN) Figure 5 : Schéma du dispositif d'étanchéité à télécommande de type à installation filetée (type RTW)
100033 100015 100024
Tableau 6 Dimensions structurelles de l'ensemble de joint déporté avec membrane interne pour connexion DIN 2501
DN PN Dimensions, mm Poids (kg)
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6,3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
Tableau 7 Dimensions structurelles de l'ensemble séparateur à distance avec diaphragme interne pour connexion ANSI B 16.5
DN psi Dimensions, mm G₂ UNC Poids (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Xinguo Group Co., Ltd.
À PROPOS DE NOUS Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. est une entreprise de haute technologie avec des filiales dont Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. et Anhui Xinguo Precious Metals Co., Ltd. Fondé en 1997, le groupe est situé dans la ville de Tianchang, province d'Anhui, une ville nationale civilisée. Elle a un capital social de 118 millions de RMB, couvre une superficie de plus de 150 mu et une superficie de construction de 60 000 mètres carrés. L'entreprise compte actuellement plus de 300 employés, parmi lesquels plus de 50 sont du personnel professionnel et technique, notamment des ingénieurs supérieurs, des ingénieurs et des ingénieurs adjoints.
The Group is a China Custom Transmetteur à distance de pression différentielle/pression absolue XG3051T Manufacturers and Transmetteur à distance de pression différentielle/pression absolue XG3051T Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. se consacre à la fabrication d'une gamme complète de matériaux en alliage de précision et est membre du conseil de la branche des matériaux d'instruments de la China Instrument & Control Society. Ses produits phares couvrent les fils en alliage de thermocouple (types K, N, E, J, T), les fils en alliage de compensation de thermocouple (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), les alliages chauffants à haute résistance, les alliages à résistance de précision, les alliages à résistance chauffante, les fils de nickel pur, les alliages manganèse-cuivre et les alliages Monel. Ces produits sont largement utilisés dans les secteurs de l’aviation, du pétrole, du génie chimique, de la fabrication de machines, de l’énergie et de l’énergie.
  • 0année

    Fondée en

  • 0+mu

    Couvrir une superficie de

  • 0+

    Employés expérimentés

  • 0㎡

    Zone de construction

NOUVELLES Vous fournir le
Dernières nouvelles des entreprises et de l'industrie
