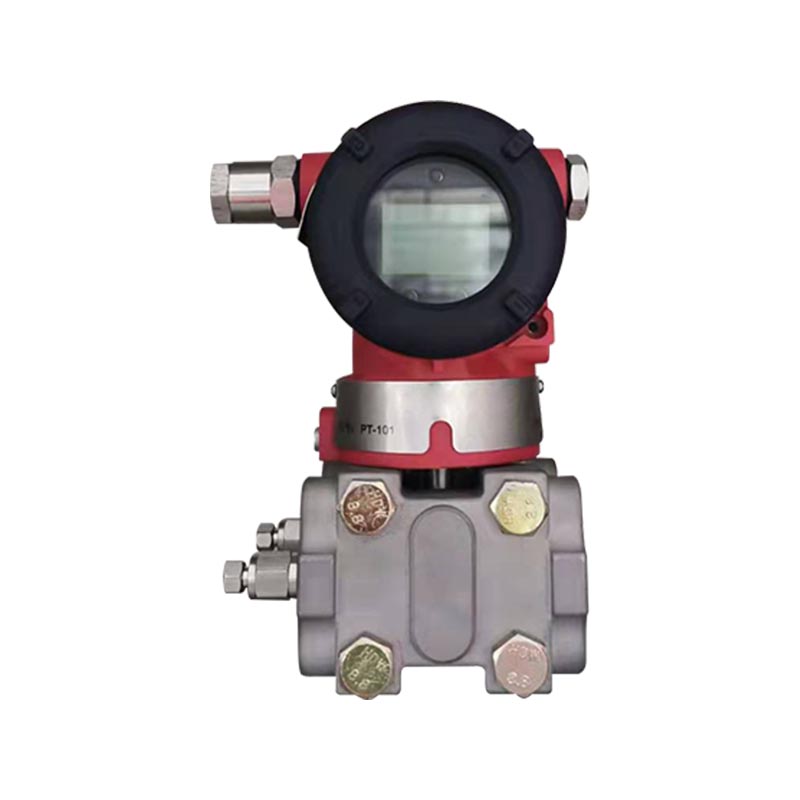

XG3051DP Transmetteur de pression différentielle

Présentation du produit :
XG3051DP appartient au transmetteur de pression différentielle intelligent capacitif série 3051 produit dans le pays, qui adopte le principe de détection capacitive pour convertir la différence de pression du milieu mesuré en signal standard HART 4-20 mA. Il peut être utilisé pour mesurer des paramètres de processus tels que la pression différentielle, le niveau de liquide, le débit, le niveau de liquide dans un récipient fermé, la différence de pression dans les pipelines, etc. Il est largement utilisé dans les systèmes de contrôle DCS et PLC.

Industrie des applications :
1. Industrie pétrochimique : niveau de liquide de la bouilloire de réaction, débit du pipeline, différence de pression du filtre, niveau de liquide du réservoir, largement utilisé dans des conditions antidéflagrantes.
2. Industrie électrique : surveillance des systèmes de chaudières et de turbines dans les centrales électriques, du débit de vapeur et d'eau, de la pression négative du four, du niveau de liquide du conteneur et de la différence de pression du filtre.
3. Traitement de l'eau/protection de l'environnement : processus de purification des eaux usées et de l'eau, niveau du réservoir, débit du pipeline, différence de pression du filtre.
4. Industrie métallurgique : mesure de la différence de pression du fluide, du niveau de liquide moyen et du débit du pipeline de traitement dans les processus de fusion.
5. Industrie du papier : niveau de liquide de pâte, différence de pression du filtre, mesure du débit de processus.

Contactez-nous
PRÉCV：XG3051LT Transmetteur de niveau de liquide à pression différentielleSUIV：XG3051DP Transmetteur à distance de pression différentielle
FAQ Spécifications de performances Spécifications fonctionnelles Mise en place Instructions de connexion au processus Connexions électriques Tableau des codes de modèle et de spécification Spécifications physiques

Q1 : Quels paramètres le XG3051DP peut-il mesurer ?
R : Il s’agit d’un transmetteur de pression différentielle qui mesure la pression différentielle en son sein. Grâce à la conversion de pression différentielle, il peut mesurer le débit du pipeline, le niveau de liquide du récipient fermé, la différence de pression avant et après les filtres et la pression négative du four. Il n'est pas possible de mesurer directement la pression absolue. Lors de la mesure du débit, la fonction racine carrée HART peut être activée pour émettre des signaux de débit.

Q2 : Quelle est la raison du signal de sortie imprécis de l'émetteur et de la grande dérive du zéro ?
R : Il y a des fuites, des blocages et une accumulation de liquide dans les tuyaux à pression positive et négative ; ② Erreur de réglage de la migration de plage ; ③ Changements soudains de la température ambiante ; ④ La membrane est soumise à un impact de surpression. Donnez la priorité à la vérification de la tuyauterie d'impulsion et recalibrez le zéro et la plage à l'aide d'un contrôleur HART.

Q3 : Quelles sont les précautions à prendre pour le câblage à deux fils du XG3051DP ?
R : En adoptant un système à deux fils DC24V, sans faire de distinction entre les lignes de signal positives et négatives, la charge maximale du circuit ne dépasse pas 500 Ω ; La communication HART nécessite un circuit connecté en série avec une résistance de 250 Ω ; Suivez strictement les spécifications antidéflagrantes pour le câblage dans des situations antidéflagrantes et assurez une mise à la terre fiable du boîtier.

Q4 : Quelles conditions de fonctionnement nécessitent le remplacement des membranes non 316L ?
R : Le milieu testé est un milieu hautement corrosif (acide fort, alcali fort, teneur élevée en ions chlorure), le 316L se corrodera et il est nécessaire de sélectionner des feuilles de film Hastelloy C, Monel ou Tantale ; Les conditions d'hygiène alimentaire et pharmaceutique nécessitent des structures membranaires hygiéniques personnalisées.

Précision de référence pour le réglage de la plage
(Y compris la linéarité de base zéro, l'hystérésis et la répétabilité) ± 0,075 %
Si TD > 10 (TD = Maximum Span / Adjusted Span), la précision est : ± (0,0075 × TD) %
La précision de la sortie racine carrée est 1,5 fois supérieure à la précision de référence linéaire ci-dessus.

Effet de la température ambiante

Code de travée Effet total de -20 ℃ ~ 65 ℃
A ±(0,45 × TD 0,25)% × Étendue
B ±(0,30 × TD 0,20)% × Étendue
C/D/E ±(0,20 × TD 0,10)% × Étendue
Code de travée Effet total pour -40 ℃ ~ -20 ℃ et 65 ℃ ~ 85 ℃
A ±(0,45 × TD 0,25)% × Étendue
B ±(0,30 × TD 0,20)% × Étendue
C/D/E ±(0,20 × TD 0,10)% × Étendue
Effet hors de portée ±0,075 % × étendue

Effet de pression statique

Code de travée Quantité d'effet
A ±(0,15 %URL 0,10 %étendue) / 4MPa
B ±(0,10 % URL 0,075 % étendue) / 16 MPa
C/D/E ±(0,05 % URL 0,05 % étendue) / 16 MPa

Effet de surpression

Code de travée Quantité d'effet
A ±0,2 % × envergure / 4 MPa
B ±0,2 % × envergure / 16 MPa
C/D/E ±0,1 % × envergure / 16 MPa

Stabilité à long terme

Code de travée Quantité d'effet
A ±0,5 % × Durée/an
B ±0,2 % × Étendue/an
C/D/E ±0,1 % × Étendue/an

Effet d'alimentation : ±0,001 % /10 V (12- 42 V CC), négligeable.

Portée et limites
Code de travée Article kPa mbar
A Portée 0,1 ~ 1 1 ~ 10
Gamme −1 ~ 1 −10 ~ 10
B Portée 0,2 ~ 6 2 ~ 60
Gamme −6 ~ 6 −60 ~ 60
C Portée 0,4 ~ 40 4 ~ 400
Gamme −40 ~ 40 −400 ~ 400
D Portée 2,5 ~ 250 25 ~ 2500
Gamme −250 ~ 250 −2500 ~ 2500
E Portée 20 ~ 2000 0,2 ~ 20 bars
Gamme −500 ~ 2000 −5 ~ 20 bars
Paramètre Spécification
Gamme Limits Réglable librement dans les limites supérieure et inférieure de la plage. Il est recommandé de sélectionner le code span avec le taux de variation le plus bas possible pour optimiser les performances.
Mise à zéro Le zéro et l'échelle peuvent être ajustés à n'importe quelle valeur dans la plage de mesure, à condition que : Échelle calibrée ≥ Échelle minimale
Effet de la position de montage Les changements de position de montage parallèlement au diaphragme n'entraînent aucune dérive du zéro. Si la position change de plus de 90° par rapport à la surface du diaphragme, un décalage du zéro < 0,4 kPa se produit (corrigible par réglage du zéro). Aucun effet d'envergure.
Sortie 2 fils, 4 ~ 20 mA DC, communication numérique HART en option.
Sortie linéaire ou racine carrée sélectionnable.
Sortie signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Courant d'alarme Mode alarme basse (min) : 3,7 mA
Mode alarme haute (max) : 21 mA
Mode sans alarme (hold) : maintient le courant valide avant le défaut
Par défaut : mode d'alarme élevée
Temps de réponse Constante d'amortissement de l'amplificateur : 0,1 s ; Constante de temps du capteur : 0,1 ~ 2 s (en fonction de la portée et du taux de variation).
Constante de temps réglable supplémentaire : 0,1 ~ 60 s.
L'effet de sortie non linéaire (par exemple, racine carrée) dépend de la fonction et peut être calculé.
Temps de préchauffage < 15 s
Température ambiante −40 ~ 85 ℃
−20 ~ 65 ℃ (avec écran LCD et joint torique en caoutchouc fluoré)
Température de stockage/transport −50 ~ 85 ℃ ; −40 ~ 85 ℃ (avec écran LCD)
Pression de service Pression de service nominale : 16 MPa / 25 MPa / 40 MPa (trois valeurs)
Limite de pression statique De 3,5 kPa de pression absolue jusqu'à la pression nominale. La pression d'épreuve peut être 1,5 fois supérieure à la pression nominale, appliquée simultanément des deux côtés du transmetteur.
Limite de surcharge unidirectionnelle Surcharge unidirectionnelle jusqu'à la pression nominale
Compatibilité électromagnétique (CEM) Voir le tableau en annexe de la compatibilité électromagnétique à la page suivante

Conditions d'alimentation et de charge
Tension d'alimentation 24 V, R ≤ (Us − 12 V) / Imax kΩ
(où Imax = 23 mA)
Tension d'alimentation maximale 42 VCC
Tension d'alimentation minimale 12 VCC ; 15 VCC (avec écran LCD rétroéclairé)
Plage de charge de communication numérique 250 ~ 600 Ω

Connexion électrique
Presse-étoupe M20×1,5 ; bornier adapté aux conducteurs de 0,5 ~ 2,5 mm².

Connexion au processus
Les deux faces d'extrémité de la bride de raccordement process sont taraudées avec des filetages internes NPT 1/4 et M10.

Instructions de connectivité de processus pour le transfert unilatéral sans brides de transfert

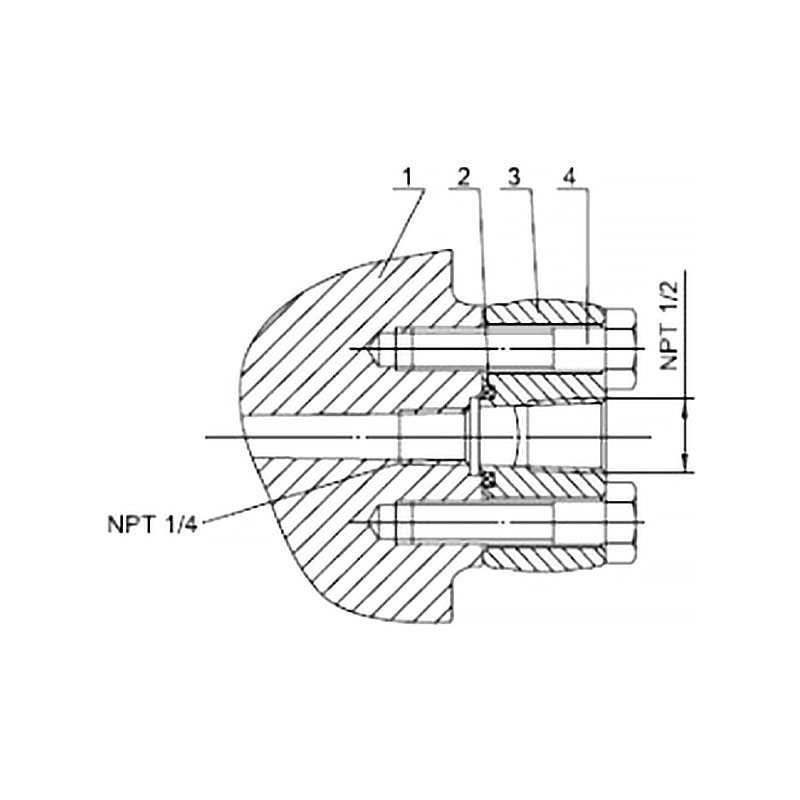

Bride elliptique en acier inoxydable 1/2-NPT (code 1) 100016 1. Bride de chambre de pression
2. Joint torique
3. Connexion à bride elliptique NPT 1/2
4. Boulon

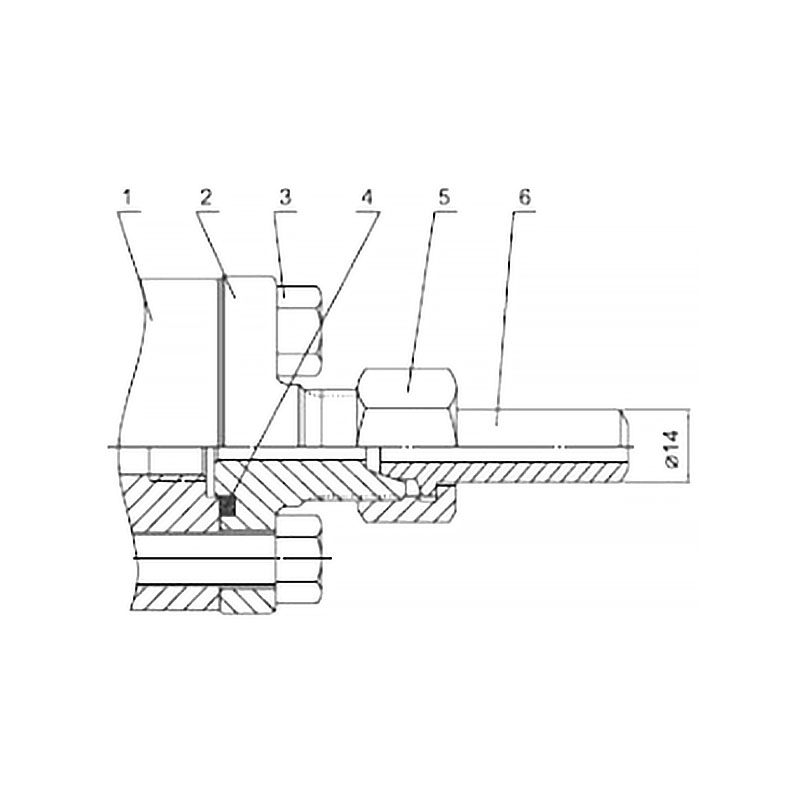

Connecteur en T en acier inoxydable M20x1,5 (code 2) 100007 1. Bride de la chambre de pression
2. Raccord fileté mâle en forme de T M20 × 1,5
3. Boulon
4. Joint torique
5. Écrou M20×1,5
6. Tube d'entrée de pression

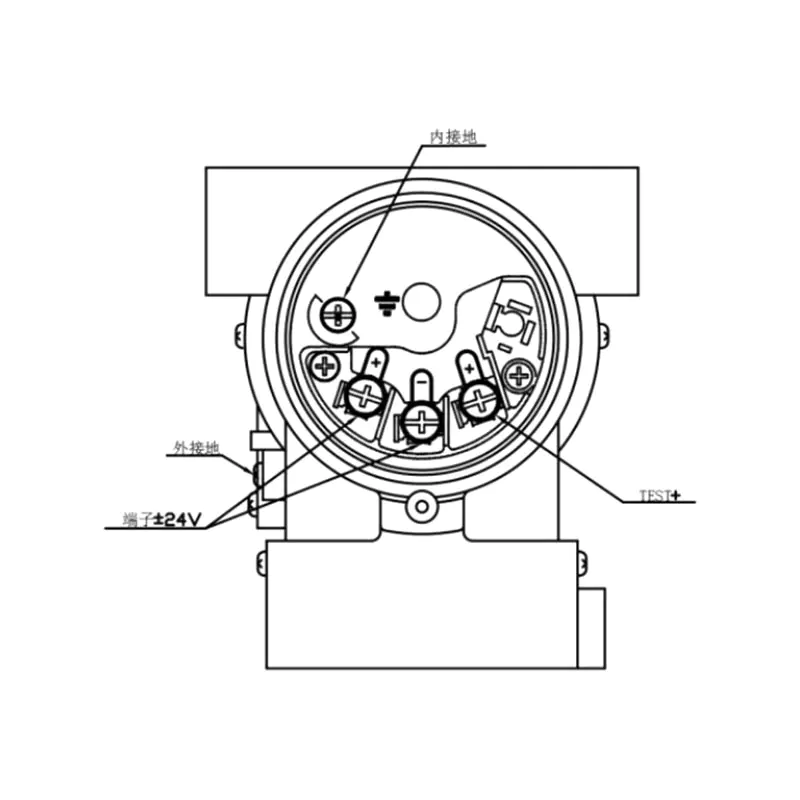

Figure 5 : Schéma de connexion électrique
100025

Remarque : la fonction d'interface rapide est équivalente au terminal de signal.

Sélection du modèle de transmetteur de pression différentielle XG3051DP-
Précision Sortie
1 B Erreur de base ±0,05 % 4–20 mA avec communication HART
C Erreur de base ±0,075 % 4–20 mA avec communication HART
D Erreur de base ±0,1 % 4–20 mA avec communication HART
N Sortie analogique 4-20 mA
2 2 0 à 100 Pa ~ 1 kPa (0 à 10 ~ 100 mmH₂O) / (0 à 1 ~ 10 mbar)
3 0 à 200 Pa ~ 6 kPa (0 à 20 ~ 600 mmH₂O) / (0 à 2 ~ 60 mbar)
4 0 à 400 Pa ~ 40 kPa (0 à 40 ~ 4 000 mmH₂O) / (0 à 20 ~ 400 mbar)
5 0 à 2,5 kPa ~ 250 kPa (0 à 0,25 ~ 25 mH₂O) / (0 à 25 ~ 2 500 mbar)
6 0-30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30bar)
7 0 à 140 kPa ~ 14 MPa (0 à 3 ~ 300 mH₂O) / (0 à 1,4 ~ 140 bar)
3 Matériau du diaphragme Remplir le liquide
A Acier inoxydable 316L Huile de Silicone
B Acier inoxydable 316L Huile fluorée
C Hastelloy C Huile de Silicone
D Hastelloy C Huile fluorée
E Acier inoxydable 316L plaqué or Huile de Silicone
F Acier inoxydable 316L plaqué or Huile fluorée
G Acier inoxydable 316L avec revêtement FEP Huile de Silicone
T Tantale Huile de Silicone
4 Pression de service nominale
0 0,2 MPa (pour la plage A uniquement)
7 7MPa (pour la gamme A uniquement)
1 16MPa
2 25MPa
3 40MPa
5 Connexion au processus
N Trou fileté 1/4" NPT et M10 Pas de vanne de purge
B Trou fileté 1/4" NPT et M10 Vanne de purge montée sur la face arrière de la bride
U Trou fileté 1/4" NPT et M10 Vanne de purge montée sur le côté supérieur de la bride
D Trou fileté 1/4" NPT et M10 Vanne de purge montée sur le côté inférieur de la bride
V Trou fileté 1/4" NPT et M10 Bride de montage verticale (avec vanne de purge)
6 Matériau du joint mouillé
N Caoutchouc nitrile butadiène (NBR)
F Fluoroélastomère (FKM)
P Polytétrafluoroéthylène (PTFE)
7 Matériau du boîtier
A Aluminium avec revêtement en polyuréthane (entrée de câble 1/2-14NPT)
B Aluminium avec revêtement polyuréthane (entrée de câble M20*1,5)
C Acier inoxydable (entrée de câble 1/2-14NPT)
D Acier inoxydable (entrée de câble M20*1,5)
8 Fonctions spéciales
N Aucun
F Sortie racine carrée
P Fonction de protection contre la foudre
O Traitement sans huile (service oxygène, liquide de remplissage sans huile, joint FKM, < 6 MPa, <60℃)
9 Support de montage
N Aucun
1 Support plat pour montage sur tuyau (acier au carbone avec revêtement par pulvérisation)
2 Support coudé pour montage sur tuyau (acier au carbone avec revêtement par pulvérisation)
3 Support plat pour montage sur tuyau (acier inoxydable)
4 Support coudé pour montage sur tuyau (acier inoxydable)
10 Connexion au processus Accessories
N Aucun
1 Bride ovale en acier inoxydable à filetage interne 1/2" NPT
2 Connecteur en T en acier inoxydable à filetage externe M20 × 1,5
3 Connecteur à souder à filetage externe M20 × 1,5
11 Affichage à cristaux liquides
N Pas d'affichage
2 Écran LCD rétroéclairé (-30 ℃)
3 Écran OLED (-40 ℃)
12 Traitement antidéflagrant
N Aucun
A Intrinsèquement sûr, NEPSI
D Antidéflagrant, NEPSI (hors presse-étoupe antidéflagrant)
13 Options supplémentaires
D Dispositif d'entrée de câble antidéflagrant
E Dispositif d'entrée de câble à sécurité augmentée
V Version basse tension
T Module de protection contre la foudre
P Dégraissage sans huile
Q Avec rapport de test en usine
Article Descriptif
Matériel
Capsule de mesure Acier inoxydable 316L
Diaphragme Acier inoxydable 316L, Hastelloy C
Bride de processus Acier inoxydable 304
Écrous et boulons Acier inoxydable (A4)
Remplir le liquide Huile de Silicone
Joint / Joint NBR (caoutchouc nitrile butadiène), FKM (caoutchouc fluoré), PTFE (polytétrafluoroéthylène)
Boîtier de l'émetteur Alliage d'aluminium, surface recouverte de résine époxy
Joint de boîtier NBR (caoutchouc nitrile butadiène)
Plaque signalétique Acier inoxydable 304
Poids 3,3 kg (hors écran LCD, support de montage, raccord process)
Classe de protection du logement IP67

Tableau de l'annexe CEM (Annexe sur la compatibilité électromagnétique)
Non. Article de test Norme de base Conditions d'essai Niveau de performance
1 Perturbation rayonnée (enceinte) GB/T 9254-2008 Tableau 5 30 MHz ~ 1 000 MHz Passerer
2 Perturbation conduite (port d'alimentation CC) GB/T 9254-2008 Tableau 1 0,15 MHz ~ 30 MHz Passerer
3 Immunité aux décharges électrostatiques (ESD) GB/T17626.2-2006 4kV (Contact) B
8kV (air)
4 Immunité aux champs électromagnétiques RF rayonnés GB/T17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Immunité aux champs magnétiques à fréquence industrielle GB/T17626.8-2006 30A/min A
6 Immunité aux transitoires électriques rapides et aux rafales GB/T17626.4-2008 2kV (5/50ns,5kHz) B
7 Immunité aux surtensions GB/T17626.5-2008 1kV (ligne à ligne) B
2kV (Ligne à Terre) (1,2 us/50us)
8 Immunité aux perturbations conduites, induites par les champs RF GB/T17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Remarques :
(1) Niveau de performance A : Lors du test, les performances restent normales dans les limites des spécifications techniques.
(2) Niveau de performance B : pendant le test, la fonction ou les performances peuvent être temporairement dégradées ou perdues, mais elles peuvent être récupérées automatiquement. L'état de fonctionnement réel, les données stockées et ses paramètres restent inchangés.

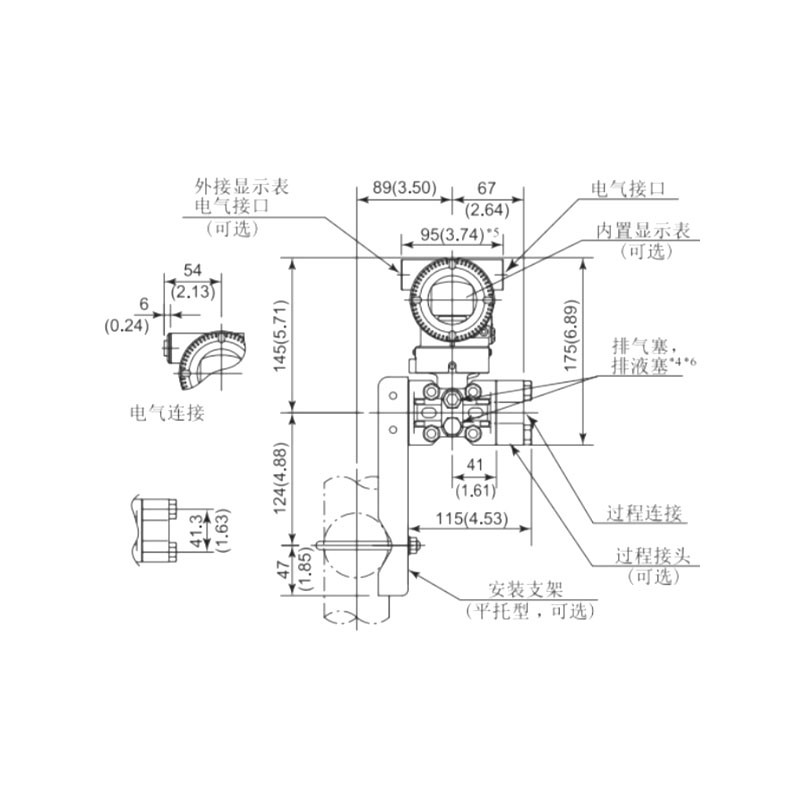

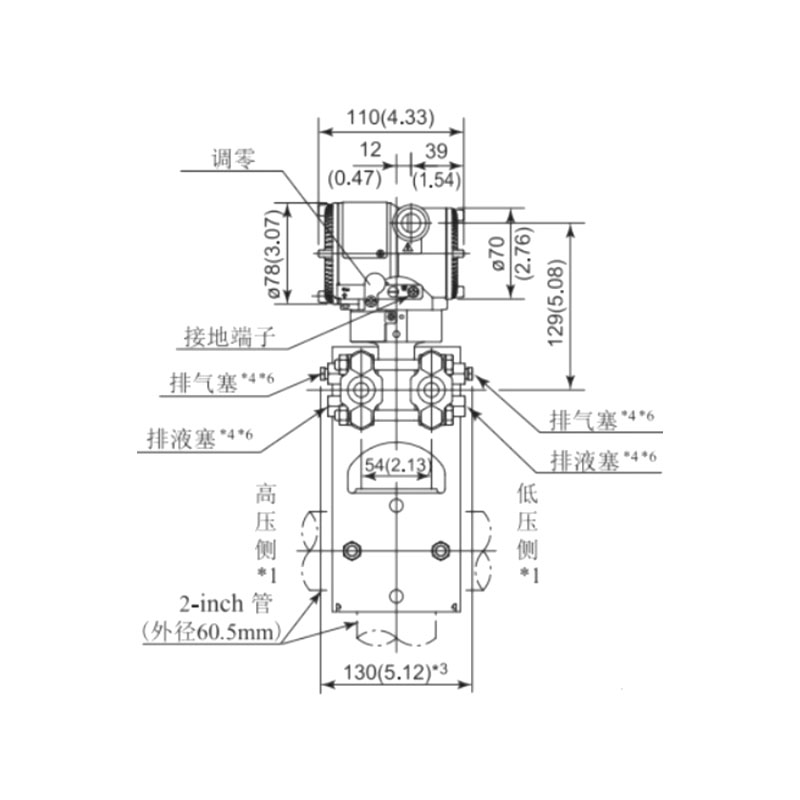

Connexion de tuyauterie horizontale (vue de face) Connexion de tuyauterie horizontale (vue latérale)
100041 100032

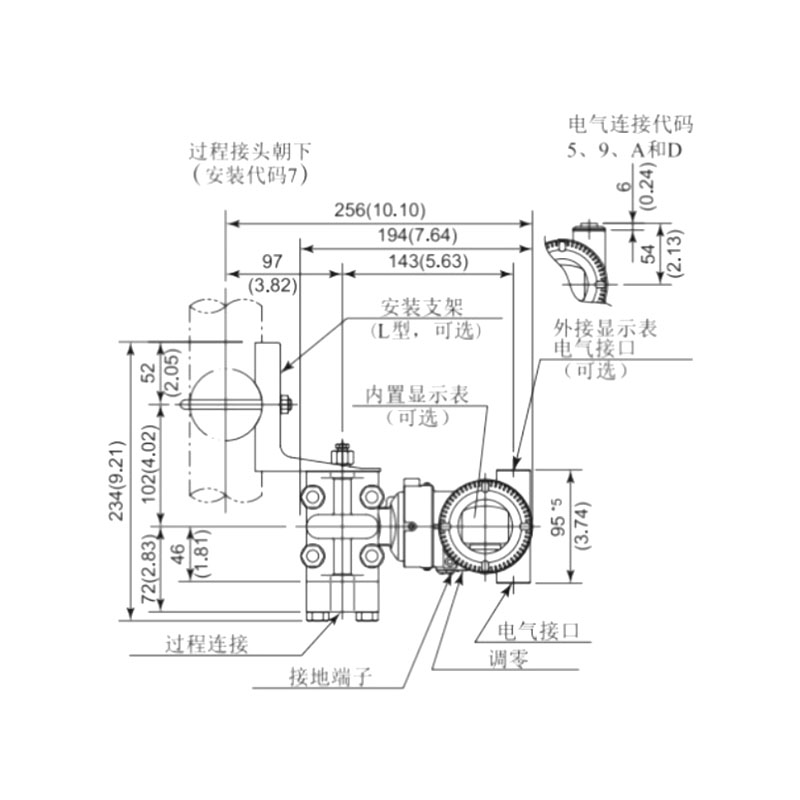

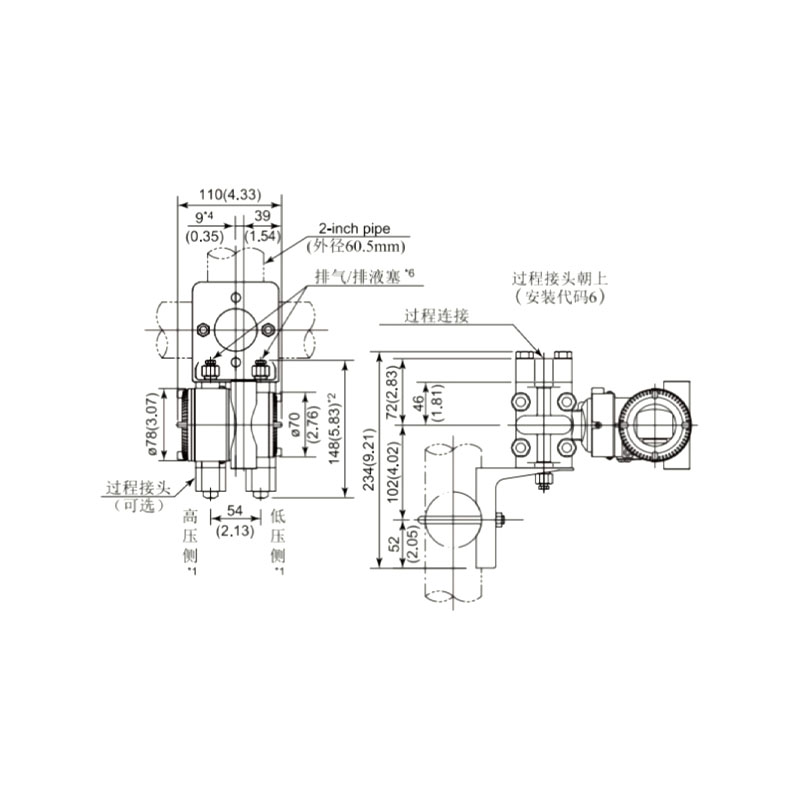

Montage vertical (connecteur orienté vers le bas) Montage vertical (connecteur orienté vers le haut)
100023 100014
