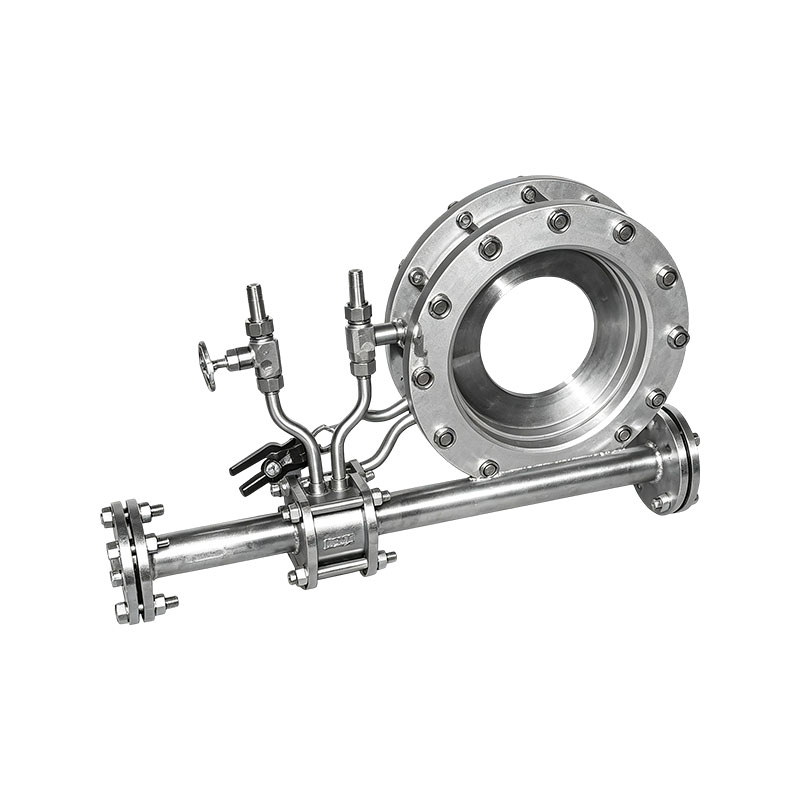

Les débitmètres à orifice sont des débitmètres à pression différentielle, représentant les appareils de mesure de débit les plus historiquement établis dans la production industrielle. Ils présentent divers types, une technologie mature et des applications étendues.
Caractéristiques du produit :
1. Structure simple, installation facile, fonctionnement fiable, faible coût et un certain degré de précision
Peut répondre aux exigences de la production industrielle.
2. Avec une longue histoire, des données expérimentales riches et fiables, ainsi qu'une conception et un traitement standardisés
La norme internationale pour les dispositifs d'étranglement standard (plaques à orifices, buses et Venturi) est
ISO 5167, et elle a été révisée à plusieurs reprises. Tant que les composants d'étranglement sont conçus et traités conformément aux normes,
Un étalonnage du débit réel est nécessaire pour déterminer la plage d'incertitude.
3. La plaque à orifice standard convient à un diamètre de 50 à 3 000 mm, avec un β de 0,2 à 0,75.
4. La buse standard convient à un diamètre de 50 à 500 mm, avec un β de 0,2 à 0,8.
5. La buse à long col convient à un diamètre de 50 à 630 mm, avec un β de 0,2 à 0,8.
6. Traitement mécanique d'un tube Venturi d'un diamètre de 50 à 250 mm et d'une valeur β de 0,2 à 0,75.
7. Plaque de fer grossièrement soudée avec un diamètre de tube Venturi de 200 à 1 200 mm et une valeur β de 0,2 à 0,70.
8. Le diamètre du tube Venturi brut est de 100 à 800 mm, avec une valeur β de 0,2 à 0,75.
9. Le diamètre de la buse Venturi est de 65 à 500 mm, avec une valeur β de 0,316 à 0,775.
10. Diamètre de la plaque à trous ronds 1/4 ≤ 500 mm, β est de 0,245 à 0,6.
11. Le diamètre de la plaque à orifices conique pour population est ≤ 500 mm et β est compris entre 0,1 et 0,316.
12. Le diamètre de la plaque à double orifice est de 40 à 100 mm et β est de 0,2 à 0,75.
13. Le diamètre de la plaque à petits trous est inférieur à 50 mm et β est compris entre 0,2 et 0,75.
14. Le diamètre de la plaque à petits trous cachés est ≤ 50 mm et β est de 0,2 à 0,75.
15. Le diamètre de la plaque à orifice de la lentille haute pression est ≤ 250 mm et β est compris entre 0,2 et 0,75.
16. La plaque à orifices à bord large a un diamètre de 50 à 400 mm et un β de 0,2 à 0,75. 17. Le diamètre de la plaque perforée circulaire est de 50 à 2 000 mm, avec une valeur β de 0,1 à 0,8.
18. Plaque à orifice excentrique d'un diamètre de 100 à 1 000 mm et d'un β de 0,46 à 0,84.
19. La plaque à orifice d'extrémité (buse) a un diamètre de 100 à 1 000 mm et un β de 0,46 à 0,84.
20. La plage de pression du dispositif d'étranglement ci-dessus est de 0 à 42 MPa et la température est déterminée par le matériau.
21. Double tube Venturi dissimulé, diamètre nominal du pipeline à section circulaire : DN=300mm~6000mm, largeur x hauteur du pipeline à section rectangulaire : LxH (mm)=300x300~6000x6000, et autres pipelines à surface géométrique avec le même diamètre nominal DN et une largeur et une hauteur variables. Pression nominale : PN ≤ 2,5 MPa, déterminée par la température de fonctionnement et le matériau ; valeur de pression différentielle : (0~100) kPa, erreur de mesure répétée (stabilité) : ± 10Pa.
22. Le dispositif de mesure du vent d'aile est particulièrement adapté à la mesure d'un débit d'air de gros calibre, avec une mesure stable, une sensibilité élevée, un décalage de perte de pression et une précision élevée.
23. La conception du dispositif de mesure du vent comprend une interface de soufflage inversé et un dispositif d'évacuation de la poussière, ce qui est bénéfique pour la maintenance du produit et augmente le rendement du produit.
Fiabilité.
24. Une technologie de traitement et de test avancée et sophistiquée améliore considérablement la précision et la stabilité du produit.
25. Les composants d'étranglement matures sont intégrés à une technologie électronique avancée pour créer un dispositif de mesure de débit intégré intelligent avec affichage du débit sur site et plusieurs sorties de signal (4-20 mA, impulsion, avec protocole HART).
26. La conception du circuit à faible consommation réduit la consommation d'énergie et augmente la stabilité et la fiabilité du système. Le système intégré dispose d'une alimentation par batterie et d'une sélection externe 24 V CC, ce qui est pratique pour l'installation et l'utilisation.
Principaux arguments de vente :
1. La normalisation est mature et ne nécessite pas d’étalonnage réel du débit : elle est conforme aux normes GB/T2624 et ISO5167. Les composants de limitation standard peuvent être directement utilisés pour la mesure après avoir été traités conformément aux spécifications, prenant en charge le règlement des échanges et la traçabilité des mesures.
2. Aucune pièce mobile, durable et stable : composants d'étranglement mécaniques purs, aucun élément rotatif/détection, résistance aux températures élevées et à haute pression, fonctionnement fiable à long terme, longue durée de vie, faible entretien de base.
3. Large gamme d'adaptation aux supports : il peut mesurer les gaz, les vapeurs et les liquides, prendre en charge les fluides monophasés et certains modèles peuvent s'adapter aux supports sales contenant de petites quantités d'impuretés. La couverture des diamètres de tuyaux est étendue.
4. Faible coût global, correspondance flexible : structure simple, coût économique, peut être associée à n'importe quelle marque de transmetteur de pression différentielle ; Plusieurs types tels que plaque à orifice, buse, Venturi, cône en V, etc. peuvent être sélectionnés en fonction des conditions de travail.
Industrie des applications :
1. Industrie électrique : vapeur de chaudière de centrale électrique, air primaire/secondaire, eau en circulation, mesure de l'énergie du gaz naturel et comptabilité de la consommation d'énergie.
2. Industrie pétrochimique : traitement des matières premières liquides, gaz de traitement à haute pression, vapeur, surveillance du débit des pipelines de raffinage, rapport matière, mesure du transfert commercial.
3. Industrie métallurgique : détection du débit de gaz de haut fourneau, de gaz de combustion du convertisseur, d'eau de refroidissement, d'air comprimé, contrôle de l'état du four et statistiques énergétiques.
4. Chauffage/énergie municipale : comptage des conduites de vapeur, d'eau chaude et de gaz naturel dans le réseau de chaleur, tarification du chauffage et équilibrage du débit des conduites.
