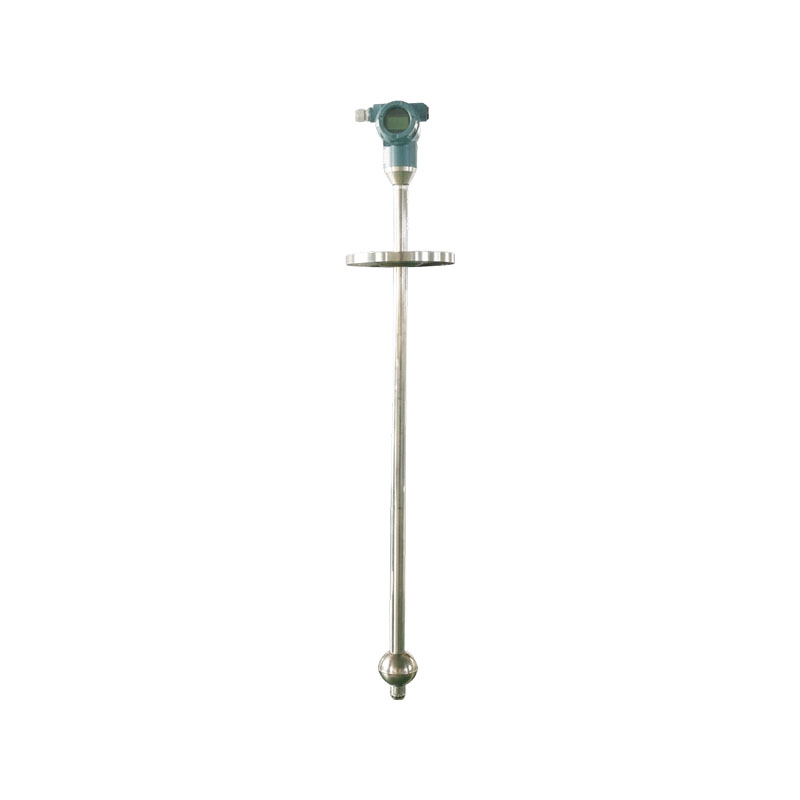

Jauge de niveau à bille à sustentation magnétique série UQZ

La jauge de niveau à bille à lévitation magnétique de la série UQZ est soigneusement conçue en s'appuyant sur des produits nationaux et étrangers, en absorbant et en mélangeant activement les avantages de nombreux produits similaires et en améliorant audacieusement la structure du produit d'origine grâce au personnel technique de l'entreprise. En utilisant des aimants de haute qualité et des composants électroniques importés, le produit présente les avantages d'une structure simple, d'une utilisation pratique, de performances stables, d'une longue durée de vie et d'une installation et d'une protection faciles. La jauge de niveau à bille à sustentation magnétique s'applique à la mesure et au contrôle du niveau de liquide dans divers processus d'automatisation industrielle. Il peut être largement utilisé pour la mesure, le contrôle et la surveillance du niveau de liquide dans des domaines tels que la transformation du pétrole, la transformation des aliments, le traitement de l'eau, les produits pharmaceutiques, l'électricité, la fabrication du papier, la métallurgie, les navires et les fours sidérurgiques.

Caractéristiques du produit :
1. Structure simple et fiable : aucun composant électronique complexe, principalement composé de billes flottantes, d'aimants, de tiges de guidage et de composants de commutation, résistant aux vibrations, longue durée de vie et faible entretien.
2. Plusieurs sorties de signal sont disponibles : la sortie d'alarme du commutateur peut être configurée et un signal de transmission à distance analogique 4a 4-20 mA peut également être transporté, ce qui facilite la connexion aux systèmes de contrôle PLC et DCS.
3. Convient à diverses conditions de travail dans les médias : le corps principal peut être fabriqué en acier inoxydable 304/316L, en PP, en matériaux anticorrosion en PVC et peut mesurer les liquides corrosifs de l'eau, de l'huile, de l'acide et de l'alcali.
4. Forme d'installation flexible : prend en charge l'installation supérieure et latérale, adaptée aux réservoirs et boîtes de stockage, facile à installer et à déboguer, pas besoin d'ouvrir le couvercle pour l'étalonnage.
5. Antidéflagrant : avec des spécifications antidéflagrantes, il peut être utilisé dans des conditions de travail inflammables et explosives, répondant aux exigences de sécurité des zones de réservoirs de produits chimiques.

Industrie des applications :
1. Industrie pétrochimique : Différents types de réservoirs de stockage de pétrole et de réservoirs de stockage intermédiaires, réalisant des alarmes de niveau de liquide haut et bas et une surveillance du niveau de liquide sur site.
2. Protection de l'environnement de traitement de l'eau : réservoir d'eaux usées, réservoir de dosage, réservoir d'eau propre, contrôle du démarrage/arrêt de la pompe à eau, surveillance du niveau de liquide chimique.
3. Industrie électrique : surveillance de niveau et alarme de verrouillage pour les réservoirs de carburant des centrales électriques, les réservoirs d'eau dessalée et les réservoirs de médicaments acido-basiques.
4. Équipement industriel général : réservoirs d'huile d'équipement mécanique, stations hydrauliques, équipement d'approvisionnement en eau et de drainage et détection de niveau de réservoir correspondante.

Contactez-nous
PRÉCV：Émetteur à distance UQZ-08SUIV：Jauge de niveau de liquide magnétostrictif de type UZ-CZ
FAQ Spécifications de performances

Q1 : La jauge de niveau à bille à lévitation magnétique peut-elle mesurer des milieux visqueux ?
R : Ne convient pas aux supports à haute viscosité et facilement entartrants. Les matériaux visqueux ont tendance à adhérer aux billes flottantes, provoquant leur blocage et entraînant un échec de mesure. Dans des conditions de travail où la viscosité moyenne est faible et où il n'est pas facile de coller au mur, il peut être utilisé normalement.

Q2 : La jauge de niveau à bille à lévitation magnétique se démagnétisera-t-elle ? Quelle est la durée de vie approximative ?
R : Dans des conditions normales de travail, l’acier magnétique n’est pas facilement démagnétisé ; S'il est exposé à des températures ultra-élevées pendant une longue période, il accélérera la désintégration magnétique. Dans des conditions de travail non corrosives et sans impact, l'équipement peut avoir une durée de vie de plusieurs années. Il est recommandé de vérifier régulièrement l'état d'activité de la balle flottante.

Q3 : Quels sont les signaux de sortie de la jauge de niveau à bille à sustentation magnétique ?
R : Il existe principalement deux types : la sortie du commutateur est utilisée pour le verrouillage des alarmes de niveau de liquide haut et bas ; Sortie analogique 4-20 mA, capable de transmission continue à distance des signaux de niveau de liquide, connectée à un système PLC/DCS.

Q4 : Quelles sont les précautions à prendre pour installer une jauge de niveau à bille à sustentation magnétique ?
R : Évitez toute interférence avec le mouvement de la boule flottante par les pales de mélange à l'intérieur du pipeline et du réservoir ; La pression et la température du milieu ne peuvent pas dépasser les paramètres évalués de l'instrument ; la version latérale doit garantir que la bride d'installation est de niveau et que la boule flottante monte et descend sans obstruction.

Température ambiante : -20 à 80 °C :
Humidité relative : 5 % à 100 % (y compris l'humidité directe)
Pression ambiante : 86 kPa–108 kPa
Pression de fonctionnement (MPa) : <2,5 MPa
Profondeur d'insertion (mm) : 200-6 000
Plage de mesure (mm) : 500–6 000 mm ;
Type de transmission à distance : alimentation 24 V CC, sortie 4-20 mA
Précision de mesure : L = 500-1 000 mm < ±1,5 %, L > 1 000 mm < ±1,0 %
Zone morte : 66–120 mm (avec de l'eau comme milieu) :
Température du fluide : -20–125 °C :
Viscosité moyenne : < 0,05 Pa·s ;
Densité moyenne : 0,35 à 0,5 g/cm³, 0,5 à 0,75 g/cm³, 0,75 à 1,5 g/cm³
Indice antidéflagrant : ibIICT5
Indice de protection du boîtier : IP65, IP68

Tableau de sélection des jauges de niveau à flotteur magnétique

XG/UQZ Transmetteur de niveau magnétostrictif
Type de jauge 1 Indicateur de niveau local
2 Type de transmission à distance
Matériau du tube de guidage et du flotteur P Acier inoxydable (304, 321, 316L)
F Doublé de Fluoroplastique
S PVC
Matériau de la bride G Acier au carbone
P Acier inoxydable (304, 321, 316L)
S PVC
Pression de service réelle A 0,6 MPa (HG/T 20592-2009)
B 1,0 MPa (HG/T 20592-2009)
C 1,6 MPa (HG/T 20592–2009)
D 2,5 MPa (HG/T 20592–2009)
Spécification de la bride A DN80
B DN100
C DN125
D DN150
Gravité spécifique moyenne —XX
Longueur de commande —XX
Exigence antidéflagrante O Non antidéflagrant
B Intrinsèquement sûr
