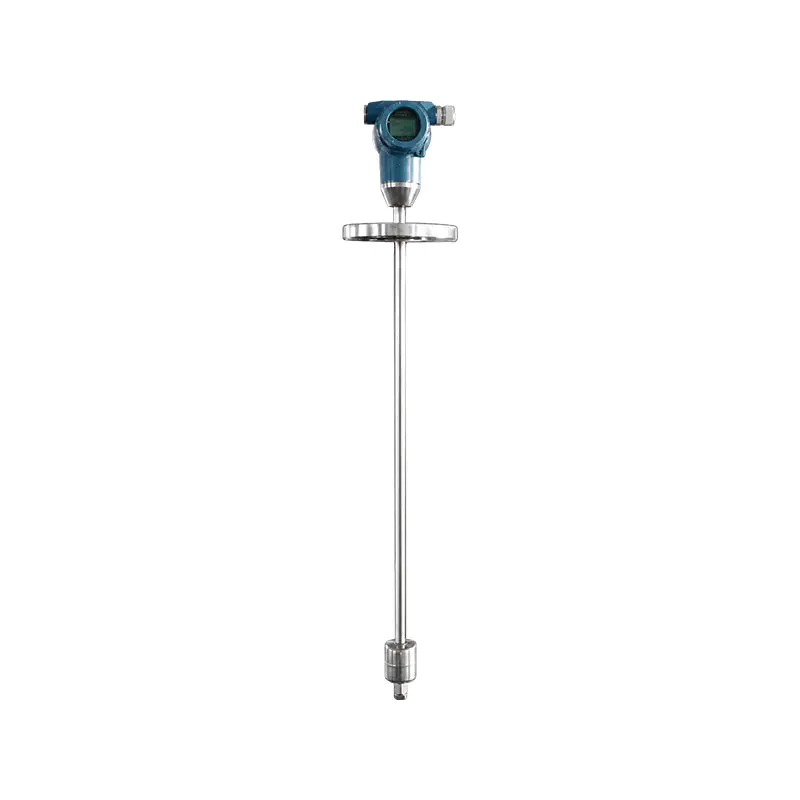

Jauge de niveau de liquide magnétostrictif de type UZ-CZ

Jauge de niveau magnétostrictive UZ-CZ. La jauge de niveau magnétostrictive est un capteur magnétique unique et très précis qui peut effectuer une mesure continue du niveau de liquide et de l'interface et fournir une sortie de signal analogique pour la surveillance et le contrôle. Il a une résolution d'induction plus de 10 fois supérieure à celle des émetteurs Reed traditionnels. La structure de base comprend des composants électroniques de conversion équipés de composants électroniques de traitement du signal et d'induction installés dans des tubes en acier inoxydable. La jauge de niveau magnétostrictive peut être installée dans son ensemble sur le dessus du réservoir ou installée sur sa partie supérieure à travers le tuyau de sortie côté réservoir. Le composant électronique de détection peut mesurer la position du flotteur magnétique montant ou descendant en raison des changements du niveau de liquide, et le composant de conversion électronique est traité par le microprocesseur en une sortie de signal analogique à deux fils. Étant donné que le boîtier contenant les composants électroniques est installé à l’extrémité du tube capteur et possède une structure d’assemblage spéciale, il peut être appliqué à des températures élevées. Le signal de sortie standard à deux fils 4-20 mA permet aux utilisateurs de calibrer facilement la plage de mesure réelle du niveau de liquide sur site via les trois boutons de l'instrument. L'émetteur intelligent est conçu pour être facile à utiliser et à calibrer, et peut également être utilisé conjointement avec la jauge de niveau de liquide magnétique de type UZ.

Caractéristiques du produit :
1. Convient à la mesure continue du niveau ou de l'interface du réservoir ;
2. Adopte le principe magnétostrictif le plus avancé ;
3. La précision de mesure est extrêmement élevée, avec une erreur de seulement 0,01 % sur toute la plage et une erreur maximale de 1,27 mm maximum ;
4. Peut fonctionner à haute température et haute pression. La température maximale peut être sélectionnée jusqu'à 250 °C et la pression maximale peut être sélectionnée jusqu'à 10 MPa ;
5. Il possède une sécurité intrinsèque et des performances antidéflagrantes, adaptées à une utilisation dans des endroits inflammables et explosifs ;
6. Signal de sortie standard 4-20 mA avec communication selon le protocole HART ;
7. Dispose d'une fonction de sortie de signal de température sélectionnable
8. Installée sur le dessus ou sur le côté du réservoir, la méthode d'installation intégrée est extrêmement pratique et simple, et elle est facile à calibrer sur site ;

Industrie des applications ;
1. Industrie pétrochimique
Réservoirs de stockage de pétrole brut et de pétrole raffiné, cuves de réaction, tours de distillation, mesure de la limite huile-eau ; Le type antidéflagrant est utilisé pour les milieux inflammables et explosifs, capable de mesurer le niveau de liquide et l'interface huile-eau, la mesure de la surface du réservoir et la surveillance du niveau de liquide de l'unité de raffinage du pétrole.
2. Industrie chimique
Acide-alcali, solvant organique, réservoirs de stockage de liquides corrosifs, réservoirs de dosage ; Sélectionnez des sondes anticorrosion 316L et PTFE pour un contrôle précis du niveau de liquide de procédé, empêchant le débordement et le séchage du réservoir, et connectez-les au système DCS.
3. Industrie du traitement de l’eau/protection de l’environnement
Réservoir d'eaux usées, réservoir de sédimentation, réservoir d'eau de dessalement, réservoir de stockage de produits chimiques ; Stations d'épuration, ateliers d'eau chimique dans les centrales électriques ; surveillez les niveaux d'eaux usées, de produits chimiques et d'eau propre, et adaptez-vous aux conditions de travail des produits chimiques corrosifs des eaux usées.
4. Industrie alimentaire et pharmaceutique
Réservoir d'ingrédients, réservoir de stockage, réservoir de réaction pharmaceutique ; Fabriqué en matériau 316L de qualité sanitaire, répondant aux exigences de propreté GMP, utilisé pour la mesure de niveau de liquide de haute précision dans les réservoirs de stockage de boissons, de produits laitiers et pharmaceutiques, sans risque de contamination du milieu.
