Jauge de niveau à tube de quartz UGS/UNS Manufacturers
Accueil / Produit / Instruments de niveau / Jauge de niveau à tube de quartz UGS/UNS
  • Jauge de niveau à tube de quartz UGS/UNS
  • Jauge de niveau à tube de quartz UGS/UNS

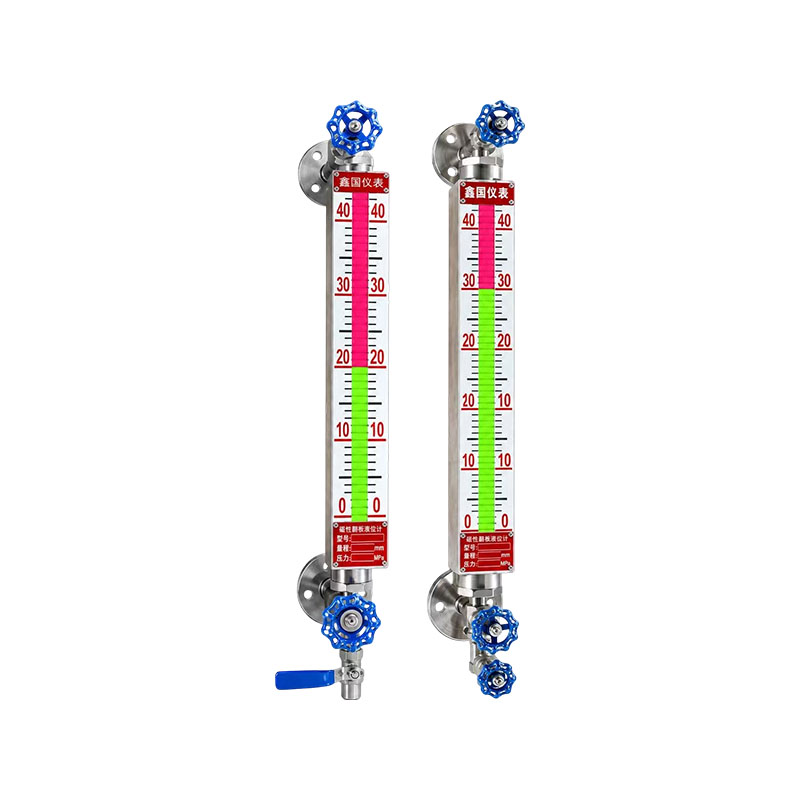

Jauge de niveau à tube de quartz UGS/UNS

L'émetteur à distance UQZ-08 se compose d'un capteur de niveau de liquide et d'un module de conversion. Le capteur du transmetteur est fixé sous forme de faisceau à l'extérieur du tube principal de la jauge de niveau à flotteur magnétique de type UZ, de sorte qu'il se trouve dans le même système de couplage magnétique que la jauge de niveau. Lorsque le flotteur magnétique monte et descend avec le niveau de liquide, le groupe de puces à ressort sec correspondant à la position du niveau de liquide est affecté et activé par le champ magnétique à l'intérieur du flotteur, et la valeur de la chaîne de résistance change. Le signal de résistance modifié est converti en une sortie de signal standard à deux fils 4-20 mADC via le module de conversion. Ce signal peut être facilement utilisé conjointement avec l'instrument de contrôle intelligent industriel à micro-ordinateur de notre société ou connecté à d'autres instruments secondaires pour atteindre l'objectif d'affichage, de contrôle, de réglage et d'alarme. Il y a des boutons de réglage de la position zéro et des boutons de réglage pleine échelle sur la carte de circuit imprimé à l'intérieur du boîtier de l'émetteur, qui peuvent facilement déterminer la position zéro et les positions des points pleine échelle.

Caractéristiques du produit :
Structure simple, installation facile, performances fiables, résistance à la corrosion, antidéflagrant et affichage clair.

Principales industries d'application :
1. Industrie pétrochimique
Équipement pétrochimique, raffineries, cuves de réaction chimique, mesure de milieux corrosifs à haute température, matériaux visqueux facilement cristallisables, niveau de liquide du réservoir, pression différentielle de la tour, pression du pipeline de traitement, transmission à distance à diaphragme isolant pour éviter le contact direct du milieu avec le corps de l'émetteur.
2. Industrie électrique (énergie thermique/cogénération)
Niveau de liquide du tambour de chaudière, dégazeur, réchauffeur haute et basse pression, mesurant la vapeur à haute température et l'eau de chaudière ; La surveillance de la pression et du niveau de liquide du système de traitement de l'eau de la centrale électrique est connectée au système DCS via la transmission de signaux à distance pour la surveillance et le verrouillage à distance.
3. Industrie métallurgique
Fonderie d'acier et fonderie de métaux non ferreux. Processus de support des hauts fourneaux et des convertisseurs, boues à haute température, électrolyte corrosif, mesure du niveau du réservoir, pression différentielle des pipelines, résistance à la poussière, aux températures élevées et aux environnements difficiles sur site.
4. Traitement de l'eau et protection de l'environnement municipal : usines de traitement des eaux usées à grande échelle, usines de traitement de l'eau et traitement chimique des eaux usées. Boues, eaux usées à haute impureté, réservoirs de stockage d'agents corrosifs, niveau du réservoir, pression du pipeline et transmission à distance pour réaliser la collecte de données à distance depuis la salle de contrôle centrale.

Contactez-nous
PRÉCV：Jauge de niveau de liquide magnétostrictif de type UZ-CZSUIV：Aucun article suivant
FAQ Spécifications de performances

Q1 : Quelle est la plus grande différence entre un transmetteur à distance et un transmetteur de pression ordinaire ?
R : Le milieu émetteur ordinaire entre directement dans la chambre de mesure ; Le transmetteur à distance repose sur un diaphragme d'isolation et un tube capillaire rempli d'huile pour transmettre la pression, et le fluide n'entre pas en contact avec le corps du transmetteur. Convient aux fluides à haute température, à haute viscosité, facilement cristallisables et hautement corrosifs, permettant des mesures sur site et la réception de signaux à distance dans la salle de contrôle centrale.

Q2 : Est-il préférable d’avoir un tube capillaire plus long pour les émetteurs distants ? Quelles sont les restrictions ?
R : Ce n’est pas que plus c’est long, mieux c’est. Une longueur capillaire excessive peut augmenter la dérive de température et affecter la précision des mesures. Il est généralement recommandé de mesurer 1 à 5 mètres. Pour les conditions de travail avec de grandes différences de température, essayez de raccourcir le tube capillaire autant que possible, et en même temps, faites un bon travail de protection du tube capillaire pour éviter de le serrer et de le plier.

Q3 : Quelles conditions de fonctionnement nécessitent l’utilisation d’émetteurs distants ?
R : ① Température élevée du milieu, dépassant la température de tolérance du corps de l'émetteur ; ② Le milieu est visqueux, cristallin et a tendance à obstruer le tuyau sous pression ; ③ Des fluides fortement corrosifs peuvent endommager les composants de mesure du transmetteur ; ④ Les exigences en matière d'hygiène sont élevées et il ne devrait y avoir aucune condition de travail avec des angles morts causés par la pression.

Q4 : Quels paramètres les émetteurs à distance peuvent-ils principalement mesurer ?
R : Mesure principalement la pression et la pression différentielle, réalisant la mesure du niveau de liquide et de l'interface grâce à la conversion de la pression différentielle. Largement utilisé dans les réservoirs de stockage, les réacteurs et les tours, produisant des signaux standard de 4 à 20 mA pour s'interfacer avec les systèmes DCS/PLC.

Tube de quartz transparent à 99,99 % SiO₂ spécialement fabriqué. Son point de déformation est de 1077°C et son point de ramollissement est de 1730°C.
Résistance à la compression : 10 MPa ; coefficient de dilatation thermique : 5,5 × 10⁻⁷. Après avoir subi un traitement spécial, il présente une résistance aux températures et aux pressions élevées, ainsi que d'excellentes propriétés mécaniques.
Pression de fonctionnement : 1,6, 2,5, 4,0, 6,4, 10,0 MPa
Température de fonctionnement : <520°C
Plage de mesure L : La plage de mesure est déterminée par la distance centre à centre : 300, 500, 800, 1100, 1400, 1700, 2000 mm. Veuillez préciser les dimensions pour les spécifications spéciales.
Diamètre extérieur du tube de quartz (mm) : Φ24, Φ29, Φ40
Chemise vapeur chauffante : filetage mâle G1/2".
Connexions à bride : conformes aux normes de bride HG20592–20635-2009 les plus récemment publiées par le ministère de l'Industrie chimique en 2009. Diamètres nominaux de bride : DN20, DN25. Si l’utilisateur a besoin d’autres normes (telles que GB, ANSI, etc.), la conception peut être personnalisée en fonction des besoins de l’utilisateur.
Pression d'arrêt automatique de la bille d'acier : supérieure à 0,2 MPa
Poids : 15 à 30 kg.

Tableau de sélection des jauges de niveau à tube de quartz

Non. Article Spécifications du modèle Numéro de pièce Descriptif
1 XQ/UGS/UNS Jauge de niveau à tube de quartz
2 Appareil supplémentaire 1 Modèle standard
2 Avec veste Steam
3 Avec dispositif antigel
4 Avec dispositif d'éclairage
3 Classement A Couleur unique pour la mesure du niveau de liquide
B Bicolore pour la mesure du niveau de liquide
C Trois couleurs pour la mesure d'interface
D Grand diamètre
4 Pression nominale (MPa) 1 1.6 (Classe150)
2 2.5 (Classe300)
3 4.0 (Classe600)
4 6.3 (Classe900)
5 10.0 (Classe1500)
5 Matériau mouillé C Acier au carbone
P Acier inoxydable (321, 316L)
6 Plage de mesure (mm) 3 300
5 500
8 800
11 1100
14 1400
17 1700
20 2000
X Taille spéciale ; suivre avec le numéro de dimension après X
Exemple UNS - 1 B 2 P OB Modèle : jauge de niveau à tube de quartz bicolore standard
Pression de travail : 2,5 MPa
Matériau : Acier inoxydable
Plage de mesure : L = 800 mm


Tableau de la hauteur d'affichage UGS/UNS par rapport à la plage de mesure (la hauteur d'affichage fait référence à la hauteur de l'échelle)

Plage de mesure L (mm) 300 500 800 1100 1400 1700 2000
Hauteur d'affichage H (mm) 100 300 600 900 1200 1500 1800
