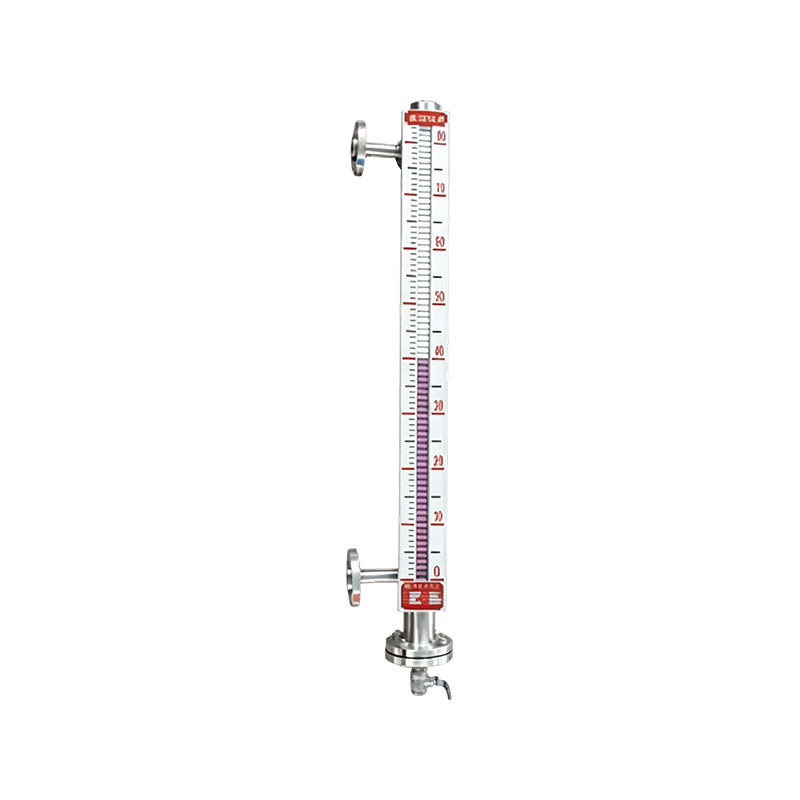

Jauge de niveau de liquide magnétique haute température et basse pression UZC-A01F

La série de jauges de niveau magnétiques haute température et basse pression UZC-A01F est utilisée pour la mesure de niveau dans des environnements à haute température et basse pression, avec une température maximale de 450 ℃ et une pression de service maximale de 2,5 MPa. La jauge de niveau magnétique haute température et basse pression n'a aucun angle mort dans l'ensemble du processus de mesure, avec un affichage clair et une lecture intuitive. Il dispose d'une large plage de mesure. Il peut être utilisé conjointement avec l'émetteur à distance fourni XG/UQZ-08, produisant un signal de transmission à distance de 4 à 20 mA. Il peut être équipé de commutateurs d'alarme de niveau de liquide supérieur et inférieur pour obtenir une alarme et un contrôle de niveau de liquide de limite supérieure et inférieure, une détection, une indication et un contrôle à distance.

Caractéristiques du produit :
1. Convient aux conditions de travail à haute température et basse pression : le corps du cylindre est fait de matériaux résistants aux hautes températures, qui peuvent résister à des températures moyennes élevées et à de faibles pressions de travail. La structure est légère et ne nécessite pas de corps de cylindre à haute pression lourd, ce qui la rend plus rentable et adaptée aux équipements de réservoirs de stockage atmosphériques et à basse pression et à haute température.
2. Mesure entièrement isolée, sûre et fiable : le cylindre de mesure et la plaque magnétique d'affichage sont isolés l'un de l'autre, et le support n'entre pas en contact avec les composants d'affichage, il n'y a donc aucun risque de fuite ; la visualisation sur site ne nécessite pas d'alimentation électrique et peut s'adapter à des supports légèrement corrosifs.
3. Affichage intuitif de la colonne magnétique bicolore, plage flexible : les colonnes rabattables rouges et vertes peuvent lire directement le niveau de liquide sur site, avec une longue distance visible et aucun angle mort de mesure ; La gamme peut être personnalisée en fonction des besoins et la méthode d'installation prend en charge diverses formes telles que l'installation latérale et l'installation supérieure.
4. Fonctions d'extension complètes et maintenance simple : un émetteur à distance 4-20 mA en option et un interrupteur d'alarme de niveau de liquide peuvent être équipés pour obtenir une sortie de signal à distance et une alarme de verrouillage ; La structure est simple, difficile à bloquer et facile à démonter et à entretenir.

Industrie des applications :
1. Industrie chimique : surveillance des niveaux de liquide dans les cuves de réaction atmosphériques et à haute température, les réservoirs de stockage ouverts, les bouilloires d'évaporation et les réservoirs tampons.
2. Industrie alimentaire et pharmaceutique : mesure du niveau de liquide pour les réservoirs d'ingrédients à haute température, les cuves de cuisson, les cuves de fermentation et les réservoirs de stockage d'eau chaude.
3. Industrie CVC thermique : réservoir d'eau chaude à haute température, conteneur de récupération de chaleur résiduelle et surveillance du niveau de liquide du réservoir de condensat de vapeur atmosphérique.
4. Industrie de la protection de l'environnement : réservoir d'eaux usées à haute température, réservoir de stockage de liquides résiduaires et traitement des gaz résiduaires prenant en charge la détection du niveau de liquide du réservoir de stockage.

Contactez-nous
PRÉCV：Jauge de niveau magnétique de base UZC-AFSUIV：Jauge de niveau magnétique haute température et haute pression UZC-A02F
FAQ Spécifications de performances

Q1 : Quelle est la résistance maximale à la température et la capacité de pression de la jauge de niveau magnétique haute température et basse pression ?
R : La résistance à la température maximale conventionnelle peut atteindre environ 350 ℃ et la pression applicable est généralement ≤ 1,6 MPa ; Appartient à la série basse pression et ne peut pas être utilisé pour les récipients à haute pression. Veuillez fournir les paramètres réels de température et de pression lors de la commande.

Q2 : Une légère mise à l'échelle du fluide affectera-t-elle l'utilisation de jauges de niveau à volet magnétique haute température et basse pression ?
R : Le tartre sur la paroi interne du cylindre entravera le mouvement de haut en bas du flotteur, ce qui entraînera un affichage inexact du niveau de liquide. Il est recommandé de nettoyer régulièrement le cylindre ou d'utiliser des structures anti-tartre pour les conditions de tartre qui ne conviennent pas aux fluides présentant une forte cokéfaction et un tartre.

Q3 : La jauge de niveau magnétique haute température et basse pression peut-elle mesurer la position limite ?
R : Il est possible de mesurer l'interface entre deux supports non miscibles, et il est nécessaire que la différence de densité entre les deux supports soit ≥ 0,06 g/cm³. Une interface flottante dédiée doit être utilisée ; Il n'est pas recommandé de mesurer la position limite lorsque le milieu est sujet à l'émulsification dans des conditions de température élevée.

Q4 : Quelle est la raison du changement du niveau de liquide réel du fluide dans le réservoir malgré le niveau de liquide statique de la plaque basculante sur site ?
R : La plupart d'entre eux sont dus au fait que le flotteur est coincé par des impuretés ou à la démagnétisation de l'acier magnétique dans des environnements à haute température. Le flotteur doit être vérifié après l'arrêt de la machine pour relâcher la pression, et le démontage sous pression est interdit. N'appuyez pas sur l'indicateur de retournement pour éviter d'endommager l'aimant.

Plage de mesure : 300 à 15 000 mm
Précision de mesure : ±10 mm
Matériau de la chambre : 304, 321, 316
Pression de fonctionnement : 1,6 MPa, 2,5 MPa
Plage de température : ≤450 °C
Densité spécifique du milieu : ≥0,5 g/cm³
Différence de densité du milieu : ≥0,15 g/cm³
Viscosité du milieu : ≤0,02 Pa·s
Signal de sortie : 4–20 mA DC, charge 600 Q
Brides de connexion : DN20, DN25, etc. ; Norme de bride : HG/T 20592-2009

XG/UZC-A01F Type haute température et basse pression
L Vanne de vidange
□ Commutateurs de niveau limite supérieure/inférieure
Y Transmetteur à deux fils XG/UQZ-08
D Type semi-détonant
I Type Ben Aung
□ Avec barrière de sécurité isolée
E Indicateur numérique à graphique à barres XMT — (1) horizontal / (2) vertical
J1 Veste chauffée à la vapeur
J2 Veste sous vide
—□ Plage de mesure
—□ Densité moyenne
—□ Pression de service
