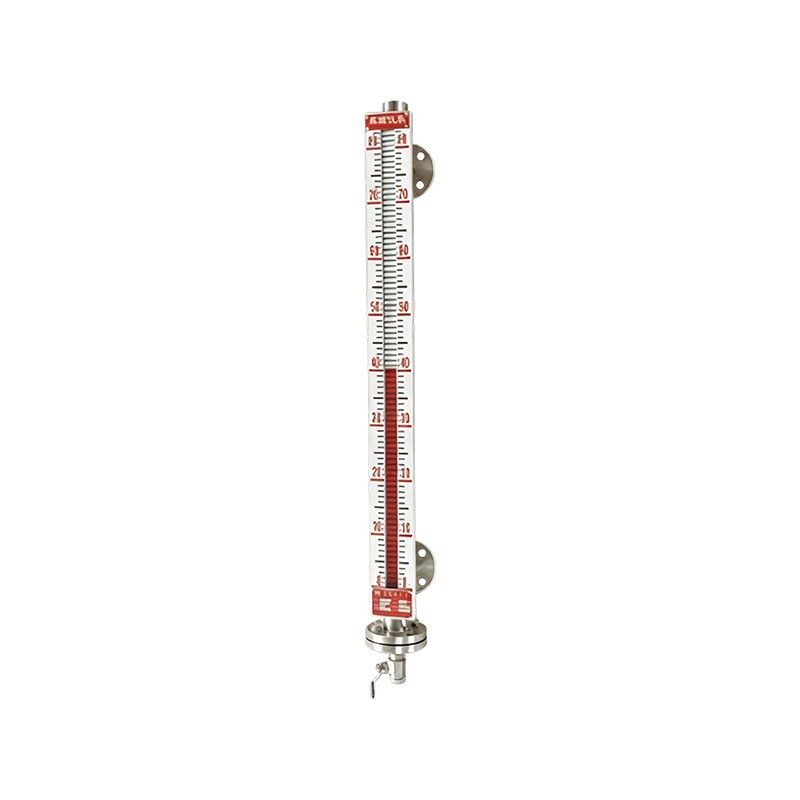

Jauge de niveau magnétique de base UZC-AF

La série de jauges de niveau magnétiques de type de base UZC-AF01 est une jauge de niveau magnétique latérale couramment utilisée avec une large gamme d'applications. Des aimants puissants et de haute qualité sont sélectionnés pour l'acier magnétique à l'intérieur de la boule flottante. Peut mesurer divers milieux liquides, tels que l'eau, le gaz liquéfié, l'ammoniac liquide, le chlore liquide, le propylène, l'acide, l'alcali, le sel, etc.
La jauge de niveau magnétique de base convient pour mesurer le niveau de liquide de milieux liquides avec une pression de travail inférieure à 6,3 MPa et une température de travail inférieure à 180 ℃. La jauge de niveau magnétique de base peut être utilisée conjointement avec l'émetteur à distance fourni XG/UQZ-08, émettant un signal de transmission à distance de 4 à 20 mA. Il peut être équipé de commutateurs d'alarme de niveau supérieur et inférieur pour obtenir une alarme et un contrôle de niveau limite supérieur et inférieur, ainsi qu'une détection, une indication et un contrôle à distance.

Caractéristiques du produit :
1. Structure simple, rentabilité élevée : conception structurelle universelle standard, pas de composants spéciaux complexes, sélection et installation faciles, faible coût global, répondant aux exigences des scénarios conventionnels de mesure du niveau de liquide de température et de pression normales.
2. Affichage bicolore sur site à couplage magnétique : affichage bicolore rouge/blanc à colonne magnétique, limite de niveau de liquide claire, lecture visuelle directe sur site, aucune alimentation requise, sans mesure d'angle mort.
3. Le fluide est complètement isolé et présente une bonne sécurité : le flotteur est placé à l'intérieur du cylindre de mesure et physiquement isolé de l'indicateur externe pour éviter les fuites de fluide ; Peut s'adapter aux conditions de travail moyennement corrosives et non toxiques.
4. Fonctions extensibles et maintenance facile : un émetteur à distance 4-20 mA en option et un interrupteur d'alarme de niveau de liquide peuvent être équipés pour réaliser une surveillance à distance et un verrouillage de points ; Démontage et assemblage faciles, avec une charge de travail de maintenance quotidienne minimale.

Industrie des applications :
1. Industrie chimique générale : surveillance des niveaux de liquide dans les réservoirs de stockage ordinaires, les réservoirs tampons, les réservoirs de distribution et les réservoirs de stockage intermédiaires.
2. Industrie du traitement de l'eau : mesure des niveaux de liquide dans les réservoirs d'eau propre, les réservoirs de stockage de produits chimiques, les réservoirs d'eau en circulation et les réservoirs de dosage.
3. Industrie légère des céréales et du pétrole : surveillance du niveau des réservoirs de stockage de pétrole, des réservoirs de stockage de solvants et des réservoirs de mélange de processus.
4. Industrie des équipements municipaux : détection du niveau de liquide pour les réservoirs d'eau de chauffage, les réservoirs de stockage d'approvisionnement en eau et les conteneurs d'échange de chaleur ordinaires.

Contactez-nous
PRÉCV：Jauge de niveau magnétique série XG/JYZXSUIV：Jauge de niveau de liquide magnétique haute température et basse pression UZC-A01F
FAQ Spécifications de performances

Q1 : Quelle est la plage de température et de pression applicable à la jauge de niveau magnétique de base ?
R : Dans des conditions de fonctionnement normales, la température varie de 20 ℃ à 120 ℃ et la pression de service est ≤ 1,6 MPa. Il ne convient que pour des conditions de travail normales à température et pression/basse pression. Des modèles spécialisés correspondants doivent être sélectionnés pour les scénarios de haute température et de haute pression.

Q2 : La densité moyenne est trop faible. La jauge de niveau à volet magnétique de base peut-elle être utilisée ?
R : La densité moyenne recommandée est ≥ 0,6 g/cm³. Si la densité est trop faible, le flotteur ne peut pas flotter et la mesure n'est pas valide. Lors de la commande, il est nécessaire de fournir la densité réelle du médium pour correspondre au flotteur correspondant.

Q3 : La jauge de niveau magnétique de base peut-elle mesurer l’interface (limite) ?
R : Prend en charge la mesure d'une interface multimédia incompatible, nécessitant le remplacement du flotteur d'interface dédié. La différence de densité entre les deux supports doit être ≥ 0,08 g/cm³ ; Il n'est pas recommandé de mesurer la position limite dans des milieux présentant une émulsification et des impuretés élevées.

Q4 : Comment résoudre les problèmes si l'écran du tableau à feuilles mobiles est bloqué ?
R : Le flotteur est souvent coincé par des impuretés, et il est strictement interdit de le démonter sous pression. Après avoir arrêté la machine et relâché la pression, vérifiez la présence d'impuretés à l'intérieur du cylindre ; Ne frappez pas sur le panneau rabattable pour éviter d'endommager les plaques magnétiques internes ; Confirmez que les conditions de fonctionnement ne dépassent pas les limites de température et de pression.

Plage de mesure : 300 à 15 000 mm
Précision de mesure : ±10 mm
Matériau de la chambre : 304, 321, 316L, PP, acier inoxydable recouvert de PTFE
Pression de fonctionnement : 1,6, 2,5, 4,0, 6,3 MPa
Plage de température : -40°C à 180°C
Densité spécifique moyenne : ≥0,45 g/cm³
Différence de densité moyenne : ≥0,15 g/cm³
Viscosité moyenne : ≤0,02 Pa·s
Signal de sortie : 4–20 mA DC, charge 600 Q
Brides de connexion : DN20, DN25, etc. ; Norme de bride : HG/T 20592-2009

XG/UZC-AF Type de base
L Vanne de vidange
□ Commutateurs de niveau limite supérieure/inférieure
Y Transmetteur à deux fils XG/UQZ-08
d Type antidéflagrant (Ex d)
i Type intrinsèquement sûr (Ex ia)
□ Avec barrière de sécurité isolée
E Indicateur numérique à graphique à barres XMT — (1) horizontal / (2) vertical
J1 Veste chauffante à vapeur
J2 Veste sous vide
—□ Plage de mesure
—□ Densité moyenne
—□ Pression de service
