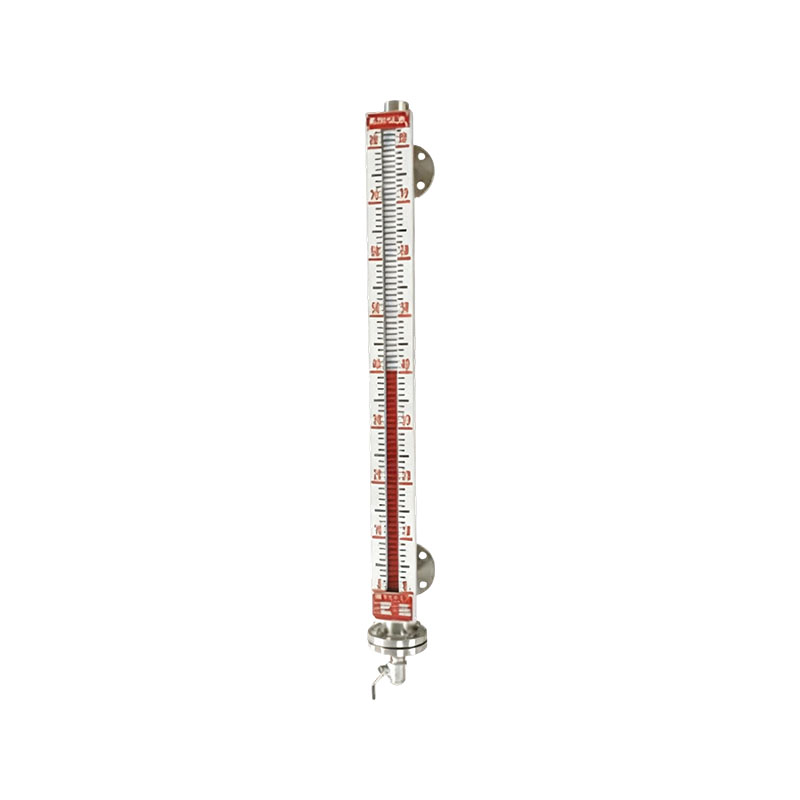

Jauge de niveau magnétique série XG/JYZX

Jauge de niveau magnétique série XG/JYZX, également connue sous le nom de colonne à bascule magnétique ou plaque à bascule magnétique. Une jauge de niveau à flotteur magnétique peut mesurer de manière sûre et fiable le niveau de liquide dans des conditions de température, de pression, de viscosité élevée et de forte corrosion. La lecture est intuitive, l'affichage est accrocheur et la plage de mesure est large. Équipé de micro-interrupteurs et de transmetteurs à distance de niveau de liquide, il peut réaliser des alarmes de limite supérieure et inférieure et le contrôle du niveau de liquide (limite), ainsi que la détection et le contrôle à distance. Les produits de la série de jauges de niveau de liquide magnétiques sont largement utilisés pour la mesure et le contrôle du niveau de liquide dans diverses industries telles que l'énergie, le pétrole, la chimie, la métallurgie, la protection de l'environnement, la médecine, l'alimentation, etc. La jauge de niveau à colonne à flotteur magnétique de la série XG/JYZX est connectée au conteneur via une bride latérale, de sorte que les changements de liquide dans la jauge de niveau soient réellement cohérents avec les changements de niveau de liquide à l'intérieur du conteneur. Le flotteur cylindrique à l’intérieur de la chambre de la jauge de niveau ainsi que la plaque rabattable magnétique et l’interrupteur à l’extérieur de la jauge de niveau sont en réalité un ensemble de systèmes magnétiques. Le flotteur cylindrique affecte la colonne rabattable à l'intérieur de la plaque rabattable et les composants magnétiques à l'intérieur du commutateur via un champ magnétique, affichant ainsi linéairement les changements de niveau de liquide.
La colonne de retournement de la plaque de retournement magnétique est équipée d'une petite colonne magnétique en acier, et toutes les colonnes de retournement sont placées uniformément dans des fentes en aluminium avec un espacement radial de 10 mm. La moitié des colonnes inversées sont blanches et l’autre moitié est rouge. Lorsque le niveau de liquide dans la jauge de niveau monte et descend, le flotteur se déplace en conséquence et le champ magnétique du faisceau de l'aimant permanent installé sur son dessus entraîne la colonne magnétique du plateau tournant vers l'extérieur à tourner de 180 °. Lorsque le niveau du liquide augmente, il passe du blanc au rouge. A l’inverse, lorsque le niveau de liquide baisse, la colonne basculante passe du rouge au blanc. De cette façon, la colonne basculante peut refléter les changements du niveau de liquide à l’intérieur du récipient sans avoir besoin d’une quelconque alimentation électrique. Il fournit un moyen et une méthode sûrs et fiables pour la détection du niveau de liquide dans des milieux inflammables, explosifs et toxiques en isolant complètement les milieux liquides des indicateurs de mesure.
Le capteur de niveau de liquide UQZ est utilisé pour mesurer le niveau de liquide et transmettre des signaux avec les jauges de niveau à flotteur magnétiques de la série JYZK. Le signal de résistance correspondant au niveau de liquide est converti en un signal de courant standard émis par le transmetteur.
L'interrupteur magnétique de la série britannique est divisé en interrupteurs magnétiques ordinaires et en interrupteurs magnétiques de maintien bidirectionnels, et est utilisé conjointement avec la jauge de niveau à flotteur magnétique de la série d'eau XG/JJZK.

Caractéristiques du produit :
1. La structure est simple, robuste et fiable et ne nécessite aucun entretien particulier.
2. Le milieu liquide et l'indicateur de mesure sont complètement isolés.
3. Il peut mesurer et indiquer le niveau de liquide corrosif, inflammable, toxique, agité et contaminé, et convient aux environnements à haute température et haute pression.
4. Affichage de la colonne à bascule magnétique ; pas besoin d'alimentation externe. Les résultats de mesure peuvent être transmis à distance via le circuit, permettant ainsi un contrôle et une détection à distance.
5. En plus du type de base, il existe diverses formes de jauges de niveau de liquide telles que le type haute température et basse pression, le type haute température et haute pression, le type à enveloppe, le type monté sur le dessus, le type anticorrosion, le type liquide-gaz, le type antigel, etc. Industrie d'application :
1. Industrie pétrochimique : divers réservoirs de stockage, réacteurs, réservoirs tampons et tours utilisés pour surveiller les niveaux de liquide et les positions limites.
2. Traitement de l'eau et protection de l'environnement : mesure des niveaux de liquide dans les réservoirs de dosage, les réservoirs de stockage des eaux usées, les réservoirs d'eau en circulation et les réservoirs de stockage d'eau purifiée.
3. Énergie thermique et électrique : surveillance des niveaux de liquides dans les ballons d'eau chaude, les ballons d'eau désoxygénée, les échangeurs de chaleur et les conteneurs d'équipements auxiliaires.
4. Industrie légère, alimentaire et pharmaceutique : détection de niveau de liquide pour les réservoirs d'ingrédients, les cuves de fermentation, les cuves de cuisson et les réservoirs de stockage de matières premières.
