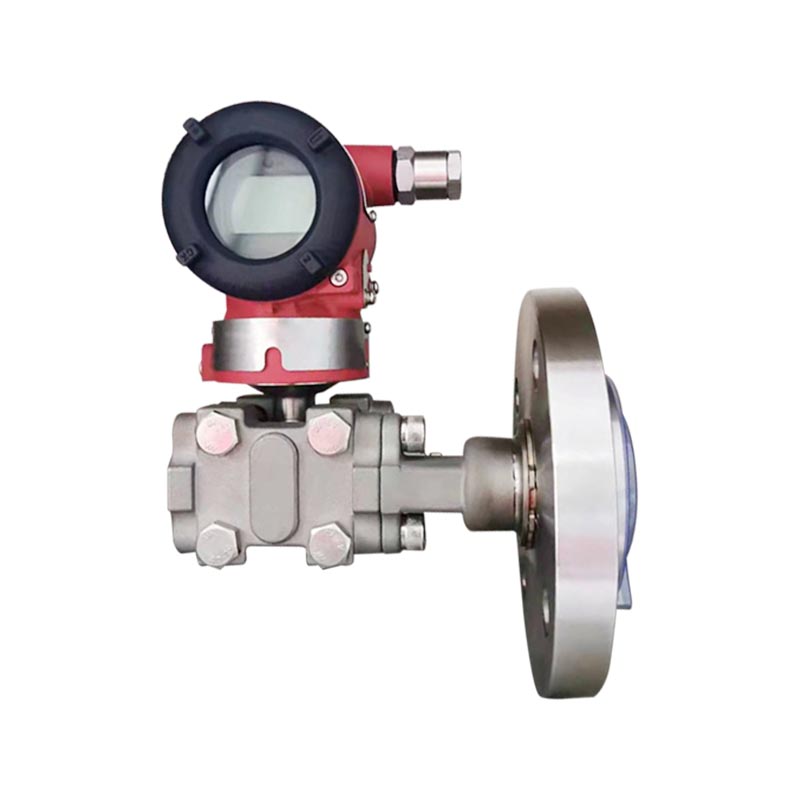

XG3051LT Transmetteur de niveau de liquide à pression différentielle

Présentation du produit :
XG3051LT est un transmetteur de niveau de liquide à pression différentielle à distance à bride unique de la série 3051. Basé sur le principe de détection capacitive, le diaphragme d'isolation à bride entre directement en contact avec le fluide mesuré, convertissant le différentiel de pression statique généré par le niveau de liquide en sortie de signal numérique HART 4-20 mA. Il est spécifiquement utilisé pour résoudre le problème de la mesure du niveau de liquide à haute viscosité, de cristallisation facile, de sédimentation facile et de forte corrosion, éliminant ainsi le besoin de conduites sous pression et évitant le blocage des conduites.

Industrie des applications :
1. Industrie pétrochimique : mesure des niveaux de liquides dans les cuves de réaction, les réservoirs de stockage, les matériaux visqueux, les milieux facilement cristallisables et les interfaces biphasées.
2. Protection de l'environnement pour le traitement de l'eau : surveillance des niveaux de liquide dans les réservoirs d'eaux usées, les réservoirs de stockage de produits chimiques, les réservoirs de boues et les milieux de matières en suspension.
3. Industrie pharmaceutique : niveaux de liquides dans les réservoirs de réaction, les réservoirs d'ingrédients, les médicaments hautement corrosifs et les niveaux des réservoirs sanitaires.
4. Aliments et boissons : les matériaux à haute viscosité tels que les sauces et les sirops peuvent être stockés dans des réservoirs dotés de structures à brides sanitaires en option.

Contactez-nous
PRÉCV：Aucun article précédentSUIV：XG3051DP Transmetteur de pression différentielle
FAQ Instructions de connexion au processus Entrée Sortie Temps de réponse Conditions générales Connexions électriques Tableau des codes de modèle et de spécification

Q1 : Quelle est la différence entre le XG3051LT et le XG3051DP ?
R : XG3051DP est un transmetteur de pression différentielle courant qui nécessite un conduit de pression externe ; Le XG3051LT est un type de transmission de niveau de liquide à distance à bride unique, équipé d'un diaphragme à bride d'isolation et ne nécessite pas de tuyau de pression. Il convient à la mesure des niveaux de liquide dans des milieux visqueux, cristallins et facilement colmatés, mais ne convient pas à la mesure du débit.

Q2 : Quelle est la raison d’une mesure inexacte du niveau de liquide et de fluctuations importantes ?
R : ① Le diaphragme à bride est couvert par l'accumulation de matériaux et le tartre ; ② Le système de remplissage d'huile de silicone subit une surchauffe et une pression négative, entraînant la vaporisation de l'huile de silicone ; ③ Erreur de réglage de la migration de plage ; ④ La densité du fluide du réservoir a changé. Vérifiez en priorité l'état de fonctionnement du diaphragme à bride, puis recalibrez le point zéro et la plage.

Q3 : Comment sélectionner le diaphragme enfichable et la bride plate ?
R : Le support a tendance à se déposer et à s'accrocher au mur. Choisissez une membrane insérable pour éviter que la membrane ne soit recouverte par des sédiments sur la paroi du réservoir ; Le milieu est propre et exempt de sédiments, et une bride plate peut être sélectionnée.

Q4 : Quels supports ne peuvent pas être directement utilisés avec le film 316L ?
R : Dans des conditions de milieu à haute teneur en ions chlorure, d'acide et d'alcali forts et de forte corrosion, le 316L se corrodera et nécessite la sélection de feuilles de film Hastelloy C, Monel ou tantale ; Les conditions de travail à haute température nécessitent une confirmation du niveau de résistance à la température du liquide de remplissage.

Instructions de connexion au processus côté basse pression

Bride elliptique en acier inoxydable 1/2-NPT (code 1) 100016 1. Bride de chambre de pression
2. Joint torique
3. Connexion à bride elliptique NPT 1/2
4. Boulon
Connecteur en T en acier inoxydable M20x1,5 (code 2) 100007 1. Bride de la chambre de pression
2. Raccord fileté mâle en forme de T M20 × 1,5
3. Boulon
4. Joint torique
5. Écrou M20×1,5
6. Tube d'entrée de pression

Paramètres de mesure : pression différentielle, niveau de liquide

Plage de mesure
Limite inférieure A partir de -100% URL (réglable en continu)
Limite supérieure Jusqu'à 100 % d'URL (réglable en continu)
Tableau 1 — Relation entre le code de plage et la plage
Code de plage Portée minimale Portée maximale Pression nominale (max)
B 1kPa 6kPa Pression nominale de la bride de niveau
C 4kPa 40kPa
D 25kPa 250 kPa
E 200 kPa 2 MPa
Tableau 2 Pression nominale de la bride de niveau
Type de bride de niveau Diamètre nominal Portée minimale
Joint à distance unique Joint à distance double
Type plat DN50 / 2" 10kPa 10kPa
Type plat DN80 / 3" 6kPa 1kPa
Type plat DN4" 6kPa 1kPa
Type inséré DN50 / 2" 16kPa 16kPa
Type inséré DN80 / 2" 6kPa 1kPa
Type inséré DN4" 6kPa 1kPa

L'étendue minimale du transmetteur de niveau de pression différentielle doit être la plus grande valeur des étendues minimales du tableau 1 et du tableau 2. L'étendue ajustée ne doit pas être inférieure à cette étendue minimale.
La portée maximale du transmetteur de niveau doit être la valeur la plus petite entre la portée maximale du corps du transmetteur et la pression nominale de la bride de niveau.

Signal de sortie
Sortie HART 2 fils, 4-20 mA CC, communication numérique ; le protocole HART est superposé au signal 4-20 mA DC.
Limites du signal de sortie : Imin = 3,9 mA, Imax = 20,5 mA

Courant d'alarme (mode configurable)
Mode d'alarme basse (minimum) 3,7 mA
Mode d'alarme élevée (maximum) 21 mA
Pas de mode d'alarme (maintenir) Contient la valeur actuelle valide avant un défaut
Réglage standard du courant d'alarme Mode d'alarme élevée


La constante d'amortissement du composant amplificateur est de 0,1 s. La constante de temps du capteur et de la bride de niveau varie de 0,2 à 2 s, en fonction de l'étendue du capteur, du taux de variation, de la longueur du tube capillaire et de la viscosité du fluide de remplissage.
Constante de temps réglable supplémentaire : 0,1 ~ 60 s.

Le transmetteur de niveau à bride peut être monté directement dans n'importe quelle position.
La condition d’installation optimale est de maintenir l’axe de la bride process vertical. Tout écart de position entraînera un décalage du zéro corrigible. Le boîtier électronique peut pivoter jusqu'à 360° et les vis de réglage peuvent le fixer dans n'importe quelle position.

Conditions environnementales

Température ambiante
Minimum Cela dépend du liquide de remplissage
Maximale 85 °C
Avec affichage local et scellés FKM −20 ~ 65 °C
Température de stockage/transport
Minimum Cela dépend du liquide de remplissage
Maximale 85 °C
Humidité relative 0 ~ 100 %
Résistance aux chocs
Accélération 50g
Durée 11 ms
Résistance aux vibrations 2 g jusqu'à 500 Hz
CEM (Compatibilité Electromagnétique) Voir Tableau 3 « Annexe CEM »

Limite de température limite du fluide de traitement
Température moyenne : -30 ~ 180 °C

Limite de température moyenne −30 ~ 180 °C
Limites de pression du corps du transmetteur De 3,5 kPa de pression absolue jusqu'à la pression nominale. La protection contre la surpression peut atteindre 1,5 fois la pression nominale, appliquée simultanément des deux côtés du transmetteur.
Pression nominale de la bride de niveau
Norme ANSI 150 livres par pouce carré ~ 600 livres par pouce carré
Norme DIN PN 1,6 MPa ~ PN 10 MPa
Limite de surcharge unilatérale Côté basse pression : pression nominale du corps du transmetteur ; Côté haute pression : pression nominale de la bride de niveau. Une dérive du zéro corrigible peut se produire.
Poids DN 50/2 : environ 7 ~ 10 kg
DN 80/3" : env. 8 ~ 11 kg
DN 4" : environ 9 ~ 12 kg
Protection contre les explosions
Approbation antidéflagrante NEPSI Ex dⅡC T6
Approbation NEPSI de sécurité intrinsèque Ex iaⅡC T4
Température de fonctionnement admissible −40 °C ~ 65 °C

Conditions d'alimentation et de charge
Tension d'alimentation 24 V
Charger la formule R ≤ (Us − 12 V)/Imax kΩ où Imax = 23 mA
Max. Tension d'alimentation 42 VCC
Min. Tension d'alimentation 12 VCC ; 15 VDC (pour écran LCD rétroéclairé)
Plage de charge de communication numérique 230 ~ 600 Ω
Matériaux
Capsule de mesure Acier inoxydable 316L
Diaphragme Acier inoxydable 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Bride de processus Acier inoxydable 304
Remplir le liquide Huile de silicone, huile végétale
Joint Caoutchouc nitrile (NBR), Fluoroélastomère (FKM), PTFE
Boîtier de l'émetteur Alliage d'aluminium avec revêtement époxy en surface
Joint de boîtier Caoutchouc nitrile (NBR)
Plaque signalétique Acier inoxydable 304
Connexion électrique Presse-étoupe M20×1,5. Bornes adaptées aux conducteurs de 0,5 ~ 2,5 mm²
Connexion au processus Côté basse pression du transmetteur : filetage interne UNF 7/16". Bride de niveau côté haute pression conforme aux normes ANSI ou DIN. Montage direct disponible, reportez-vous au dessin dimensionnel.
Indice de protection du boîtier IP67

Tableau 3 Annexe CEM
Non. Article de test Norme de base Conditions d'essai Niveau de performance
1 Émission rayonnée (enceinte) GB/T 9254-2008 Tableau 5 30 MHz ~ 1 000 MHz Passerer
2 Émission conduite (port d'alimentation CC) GB/T 9254-2008 Tableau 1 0,15 MHz ~ 30 MHz Passerer
3 Immunité aux décharges électrostatiques (ESD) GB/T17626.2-2006 4 kV (Contact) 8 kV (Air) B
4 Immunité aux champs électromagnétiques RF rayonnés GB/T17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Immunité aux champs magnétiques à fréquence industrielle GB/T17626.8-2006 30 A/min A
6 Immunité aux transitoires électriques rapides et aux rafales GB/T17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Immunité aux surtensions GB/T17626.5-2008 1 kV (ligne à ligne) 2 kV (ligne à terre) (1,2 us/50 us) B
8 Immunité aux perturbations conduites induites par les champs RF GB/T17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Remarques :
(1) Niveau de performance A : Lors des tests, les performances restent normales dans les limites des spécifications techniques.
(2) Niveau de performance B : pendant les tests, la fonction ou les performances peuvent être temporairement dégradées ou perdues, mais elles peuvent être récupérées automatiquement. L'état de fonctionnement réel, les données stockées et autres restent inchangés.

Dimensions

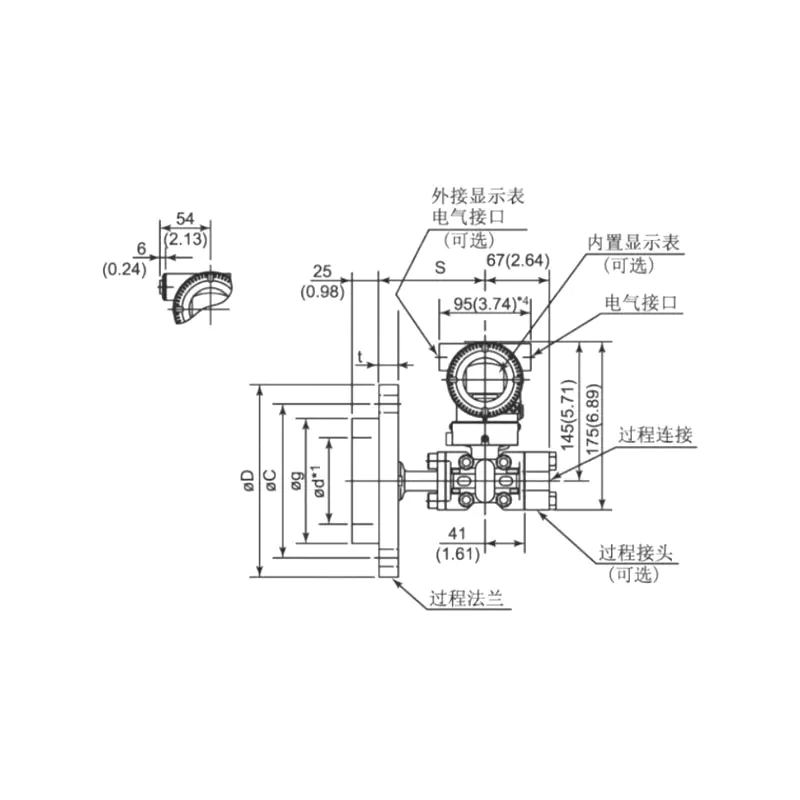

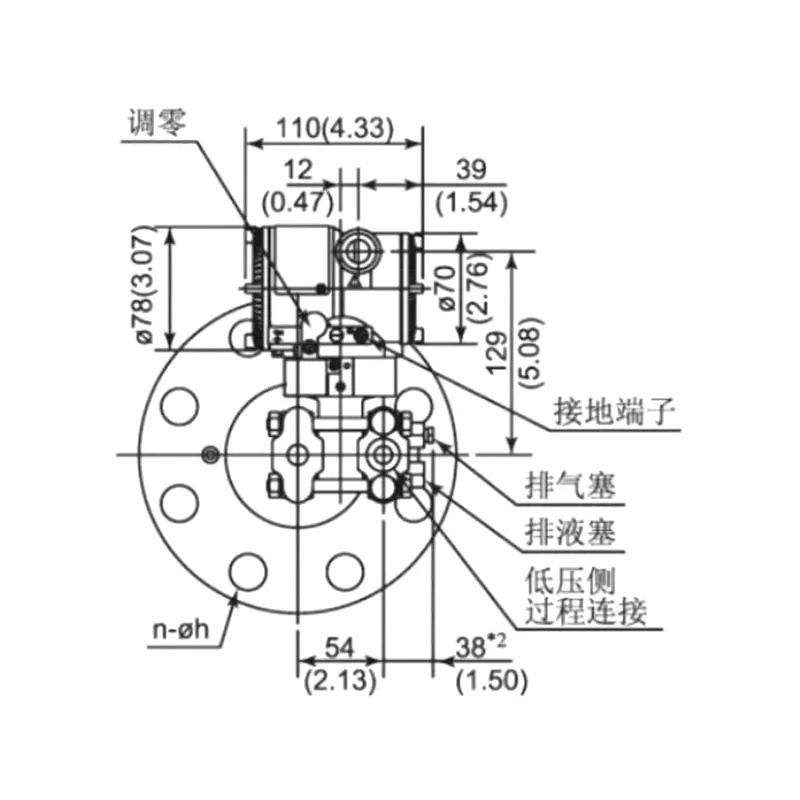

Bride plate Bride plate
100011 100002

Tableau 4 Dessin dimensionnel de la bride de niveau
Diamètre nominal Pression nominale ΦD ΦC Φd1*1 (type à insérer) Φg t Boulons
Quantité Sujet
DN 50 (face d'étanchéité DIN 2526 type E) (bride DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4MPa 180 135 48.3 102 26 4 M20
PN10MPa 195 145 48.3 102 28 4 M20
DN 80 (Face d'étanchéité DIN 2526 Type E)(Bride DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4MPa 215 170 76 138 28 8 M20
PN10MPa 230 180 76 138 32 8 M24
DN 2" (type ANSI B 16.5 RF) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (type ANSI B 16.5 RF) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (type ANSI B 16.5 RF) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Remarque : les utilisateurs peuvent éventuellement installer des boulons et des écrous.

Figure 5 : Schéma de connexion électrique
100025

Remarque : la fonction d'interface rapide est équivalente au terminal de signal.

Code de sélection de pièce de bride de transmetteur de niveau de pression différentielle XG3051
1 Assemblage étanche aux liquides
LT Bride de niveau, sans tube capillaire, côté ⊕
2 Gamme
2 0 à 100 Pa ~ 1 kPa (0 à 10 ~ 100 mmH₂O) / (0 à 1 ~ 10 mbar)
3 0 à 200 Pa ~ 6 kPa (0 à 20 ~ 600 mmH₂O) / (0 à 2 ~ 60 mbar)
4 0 à 400 Pa ~ 40 kPa (0 à 40 ~ 4 000 mmH₂O) / (0 à 20 ~ 400 mbar)
5 0 à 2,5 kPa ~ 250 kPa (0 à 0,25 ~ 25 mH₂O) / (0 à 25 ~ 2 500 mbar)
6 0 à 30 kPa ~ 3 MPa (0 à 2 ~ 200 mH₂O) / (0 à 0,3 ~ 30 bar)
7 0 à 140 kPa ~ 14 MPa (0 à 3 ~ 300 mH₂O) / (0 à 1,4 ~ 140 bar)
3 Connexion au processus Diamètre nominal Type de joint Matériau de la face du diaphragme/joint
A DN50 DIN 2501 DIN2501 Type E DN2526 Acier inoxydable 316L
B DN50 DIN 2501 DIN2502 Type E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Type E DN2526 Tantale
H DN80 DIN 2501 DIN2504 Type E DN2526 Acier inoxydable 316L
I DN80 DIN 2501 DIN2505 Type E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Type E DN2526 Tantale
D DN2" ANSI B 16,5 ANSI B 16.5 Type RF ANSI B 16,5 Acier inoxydable 316L
E DN2" ANSI B 16,5 ANSI B 16.6 Type RF ANSI B 16,5 Hastelloy C
F DN2" ANSI B 16,5 ANSI B 16.7 Type RF ANSI B 16,5 Tantale
K DN3" ANSI B16.5 ANSI B 16.8 Type RF ANSI B 16,5 Acier inoxydable 316L
L DN3" ANSI B16.5 ANSI B 16.9 Type RF ANSI B 16,5 Hastelloy C
M DN3" ANSI B16.5 ANSI B 16.10 Type RF ANSI B 16,5 Tantale
N DN4" ANSI B16.5 ANSI B 16.11 Type RF ANSI B 16,5 Acier inoxydable 316L
O DN4" ANSI B16.5 ANSI B 16.12 Type RF ANSI B 16,5 Hastelloy C
P DN4" ANSI B16.5 ANSI B 16.13 Type RF ANSI B 16,5 Tantale
Z Personnalisation spéciale
4 Classe de pression/pression nominale Norme de pression de bride
1 PN1MPa/4MPa DIN 2501
2 PN 6,4MPa DIN 2501
3 PN10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600 psi ANSI B 16.5 (sauf DN4" ANSI B 16.5)
5 Type de connexion
F Type plat
H Type à insert, acier inoxydable 316L Longueur d'insertion 50mm
I Type à insert, acier inoxydable 316L Longueur d'insertion 100 mm
G Type à insert, acier inoxydable 316L Longueur d'insertion 150 mm
L Type d'insertion, Hastelloy C Longueur d'insertion 50mm
M Type d'insertion, Hastelloy C Longueur d'insertion 100 mm
N Type d'insertion, Hastelloy C Longueur d'insertion 150 mm
Z Personnalisation spéciale
6 Liquide de remplissage Plage de température
W Huile de silicone basse température −65 ~ 145 °C
S Huile de silicone à température ambiante −30 ~ 200 °C
H Huile de silicone haute température −10 ~ 350 °C
U Huile de silicone ultra haute température 0 ~ 415°C
V Huile végétale 0 ~ 250°C
F Huile fluorée −30 ~ 260 °C
7 Configuration de la face du diaphragme à bride mouillée
N Aucun
1 316L recouvert de FEP (Ethylène Propylène Fluoré), Température ≤180°C
2 316L enduit de PFA (Perfluoroalcoxy), Temp ≤260°C
3 Diaphragme laminé avec un film PTFE (film de polytétrafluoroéthylène) [2], température ≤ 200 °C (non applicable pour le type à insert)
4 316L recouvert de FEP (Ethylène Propylène Fluoré), Température ≤180°C (Insert type only)
5 316L enduit de PFA (Perfluoroalcoxy), Temp ≤260°C (Insert type only)
6 316L plaqué or
7 316L rubis
8 Traitement anti-vide
