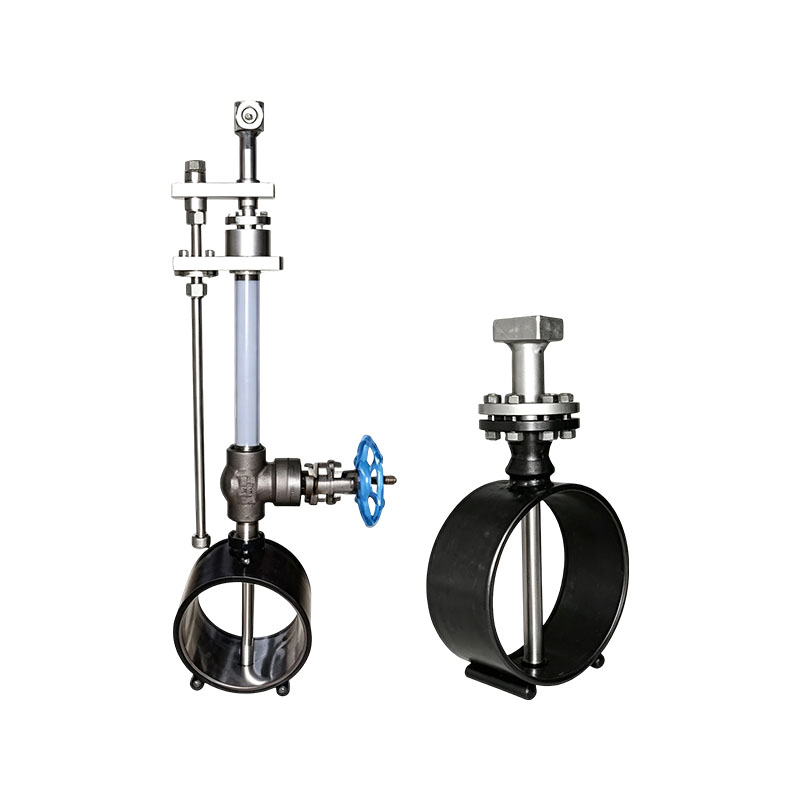

Débitmètre Dilbar XG-DRB

Le débitmètre uniforme Dearbar XG-DRB est un nouveau type de débitmètre enfichable qui utilise le principe de pression différentielle pour la mesure du débit et suit l'équation de Bernoulli : Q=KxCx racine DP. Il est actuellement reconnu internationalement comme le débitmètre le plus précis, le plus reproductible et le plus fiable pour la détection de débit unique. La structure simple, le montage et le démontage faciles, la faible perte de pression et le faible coût d'utilisation et de maintenance en font un débitmètre économe en énergie et économique qui mérite d'être promu et utilisé. Surtout dans le cas de conduites d'un diamètre supérieur à 200 millimètres, les avantages du débitmètre à tube moyenneur sont plus évidents. Largement utilisé dans des industries telles que l'énergie, la métallurgie et la pétrochimie.

Principe de fonctionnement :
Le débitmètre à vitesse constante XG-DRB Dearbar mesure le débit à travers la pression différentielle générée avant et après sa sonde de détection unique. Lorsque le fluide traverse la sonde, une zone de distribution haute pression est générée à l'avant, légèrement supérieure à la pression statique du pipeline. Selon le principe de l'équation de Bernoulli, la vitesse du fluide augmente à mesure qu'il traverse la sonde et une zone de distribution basse pression est produite à l'arrière de la sonde, où la pression est légèrement inférieure à la pression statique du pipeline. Une fois que le fluide à pression différentielle traverse la sonde, des vortex apparaissent des deux côtés de la sonde et un vide partiel est généré à l'arrière de la sonde. La haute pression moyenne dans la zone haute pression est transférée à la chambre à pression positive de l'instrument de pression différentielle via le conduit haute pression de la sonde ; La basse pression moyenne dans la zone basse pression est transmise à la chambre de pression négative de l'instrument de pression différentielle via le conduit basse pression de la sonde. L'instrument de pression différentielle mesure la différence entre la haute pression moyenne et la basse pression moyenne, et après un calcul de racine carrée, il reflète l'ampleur de la vitesse d'écoulement moyenne du fluide. La vitesse d'écoulement moyenne est proportionnelle au débit et peut ensuite être utilisée pour calculer le débit volumique ou le débit massique du fluide dans la canalisation.

Caractéristiques du produit :
1. Supports d'application multiples et large plage de mesure. Convient à divers fluides (gaz, liquide, vapeur), avec des diamètres allant de 38 mm à 15 000 mm, une pression maximale de 40 MPa et une température maximale de 550 °C ou plus. Si nécessaire, il peut également garantir ± 0,1 %, particulièrement adapté au contrôle des processus industriels ;
2. Structure simple et poids léger ;
3. Facile à installer et à démonter, à faible coût et peut être installé et entretenu en ligne ;
4. Faibles exigences pour les sections de tuyaux droites. La longueur requise pour la section de tuyau droite est relativement faible par rapport à celle de la plaque à orifice, généralement environ 10 à 25 fois le diamètre ;
5. Faible perte de pression et économie d'énergie significative. La perte de pression irrécupérable représente 2 % à 15 % de la perte de pression du signal, ce qui ne représente qu'un dixième de la perte de pression irrécupérable des débitmètres à orifice couramment utilisés. Le coût d'exploitation annuel est de 1/40 à 1/50 de la plaque à orifice ;
6. Coefficient de fluide constant (K), signal de mesure stable et petites fluctuations ;
7. Haute précision et bonne stabilité à long terme ;
8. La mesure de la pression de la sonde elle-même est antiblocage et la sonde est conçue avec une structure monobloc à double cavité à haute résistance ;
9. Interface homme-machine conviviale, tête de compteur LCD rotative à 360 degrés ; Il peut afficher le débit instantané, le débit cumulé, le pourcentage de graphique à barres, etc.

Principaux domaines d'application :
1. Mesure de l'air primaire et secondaire dans les centrales électriques
2. Mesure des gaz de haut fourneau ;
3. Mesure de l'éthane, de l'éthylène, du gaz naturel, etc. ;
4. Mesure du gaz, de l'azote, de l'oxygène, etc. ;
5. Mesure de l'air comprimé :
6. Mesure de la vapeur saturée, de la vapeur haute et basse pression :
7. Mesure de l'eau du robinet, de l'eau en circulation, etc.
