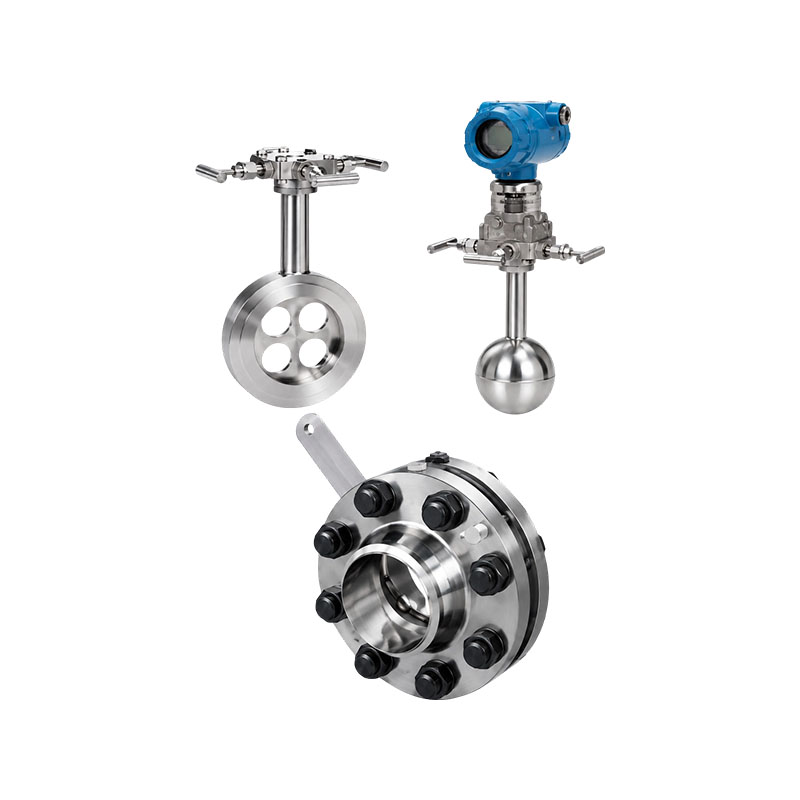

Débitmètre équilibré de type XG-PHL

Le débitmètre équilibré de type XG-PHL a considérablement amélioré le dispositif d'étranglement traditionnel et présente des caractéristiques significatives de rectification équilibrée. Les dispositifs d'étranglement traditionnels n'ont qu'une seule ouverture d'écoulement, ce qui fait perdre au fluide son débit idéal après l'étranglement, n'utilisant donc pas pleinement les avantages des débitmètres à pression différentielle. Les débitmètres équilibrés s'appliquent à presque toutes les mesures de fluides et représentent une révolution dans la technologie de mesure des fluides. Actuellement, les débitmètres équilibrés sont largement utilisés dans des industries telles que le pétrole, la chimie, la métallurgie, l'électricité, le gaz naturel et le traitement de l'eau.

Principe de fonctionnement :
Un débitmètre équilibré est un débitmètre à pression différentielle révolutionnaire qui fonctionne sur le même principe que les autres débitmètres à pression différentielle, basé sur le principe de conversion d'énergie dans des canalisations scellées ; dans des conditions de fluide idéales, le débit dans une canalisation est proportionnel à la racine carrée de la pression différentielle. Le débit dans le pipeline peut être calculé sur la base de l'équation de Bernoulli en mesurant la valeur de la pression différentielle. Le capteur de débit équilibré est un redresseur d'étranglement à disque poreux installé sur la section transversale du pipeline, avec la taille et la distribution de chaque trou personnalisées en fonction de formules spéciales et de données de test, connues sous le nom de numéro d'orifice. Lorsque le fluide passe par les trous fonctionnels du disque, il sera équilibré et redressé ; le vortex sera minimisé et un fluide idéal approximatif se formera. Grâce à l'appareil de mesure de pression, un signal de pression différentielle stable peut être obtenu et le débit volumique et le débit massique peuvent être calculés selon l'équation de Bernoulli.

Caractéristiques du produit :
1. Haute linéarité et bonne répétabilité. Le capteur de débit équilibré a une structure poreuse symétrique, qui peut équilibrer le champ d'écoulement, réduire les courants de Foucault, les vibrations et le bruit du signal. La stabilité du champ d'écoulement est grandement améliorée et la linéarité est 5 à 10 fois supérieure à celle de la plaque à orifice. La répétabilité est augmentée de 54 %, soit 0,15 %. De par ses performances globales, le débitmètre équilibré appartient à la catégorie des débitmètres haut de gamme.
5 : Lorsque le rapport de plage est de 1, la linéarité peut atteindre ± 0,3 % ;
7 : Lorsque le rapport de plage est de 1, la linéarité peut atteindre ±0,5 %.
10 : Lorsque le rapport de plage est de 1, la linéarité peut atteindre ± 1,0 %.
2. Faibles exigences pour les sections de tuyaux droites. En raison du champ d'écoulement stable et de la vitesse de récupération de pression deux fois plus rapide que celle des plaques à orifice, les capteurs de débit équilibrés réduisent considérablement les exigences en matière de sections de tuyaux droites. Les sections de canalisations droites avant et arrière sont généralement 3D et 1D, avec une longueur minimale inférieure à 0,5D, éliminant ainsi un grand nombre de sections de canalisations droites, notamment celles constituées de matériaux spéciaux et coûteux.
3. Réduisez la perte de pression permanente. La conception poreuse symétrique équilibrée réduit les forces de cisaillement turbulentes et la formation de vortex, réduit la perte d'énergie cinétique et réduit la perte de pression permanente de 2,5 fois par rapport aux plaques à orifices dans les mêmes conditions de mesure, économisant ainsi des coûts énergétiques de fonctionnement considérables. Il s’agit d’un instrument d’économie d’énergie qui mérite d’être largement promu.
4. Résistant à la saleté et pas facilement obstrué. La conception poreuse de l'équilibre symétrique réduit la formation de forces de cisaillement turbulentes et de tourbillons, réduisant considérablement la formation de zones mortes, assurant le passage en douceur des médias sales à travers plusieurs trous et réduisant le risque de blocage des trous de fluide.        5. Peut remplacer directement la plaque à orifice. Il a la même méthode d'utilisation et la même apparence que la plaque à orifice, il peut donc être directement remplacé sans aucune modification des tuyaux ou des instruments associés. Il est très approprié pour la transformation EMS de mesure d'énergie de l'ensemble de l'usine afin de remplacer la plaque à orifice par un débitmètre équilibré.
6. Large plage de mesure du débit. Selon les résultats expérimentaux, équilibrer les performances du débitmètre afin que son débit puisse aller du minimum au supersonique, avec un nombre de Reynolds minimum inférieur à 200 et un nombre de Reynolds maximum supérieur à 107 ; La valeur bêta peut être sélectionnée entre 0,5 et 0,90.
7. La stabilité à long terme est bonne. En raison de la réduction significative de la force de cisaillement turbulente, le frottement direct entre le milieu et l'élément d'étranglement est considérablement réduit et sa valeur β reste inchangée pendant une longue période. L'ensemble de l'instrument n'a pas de pièces mobiles, ce qui lui permet de maintenir sa stabilité pendant longtemps.
8. Peut mesurer des médias à haute température et haute pression. Comme les plaques à orifices et autres dispositifs d'étranglement, la température et la pression de fonctionnement dépendent du matériau et de la qualité du pipeline et de la bride. La température de travail peut atteindre 850 °C et la pression de travail peut atteindre 42 MPa.
9. Peut mesurer les impuretés dans des conditions de travail complexes. En raison de sa conception structurelle unique, il a des performances spéciales et peut fonctionner en deux phases gaz-liquide, divers gaz mixtes (tels que le gaz, le biogaz, le gaz de houille, etc.), divers gaz à basse température (tels que le GNL, l'azote liquide, l'oxygène liquide, l'hydrogène liquide, le chlore liquide, l'éthylène liquéfié, le gaz de pétrole liquéfié, etc.), les milieux biphasés gaz-liquide (tels que l'humidité), le lisier, le débit d'eau multiphasique, le débit d'eau vibrant, les médias d'interférence électromagnétique et bidirectionnel. débit (car le débitmètre à équilibre est complètement symétrique des deux côtés).

Industrie des applications :
1. Industrie pétrochimique : Mesure des débits de liquides, de gaz et de vapeur
2. Puissance thermique : mesure de la vapeur de chaudière, de l'eau en circulation et du gaz
3. Métallurgie : gaz de haut fourneau, eau de refroidissement, gaz de procédé
4. Traitement de l'eau : eaux usées industrielles, eau pure, air comprimé
