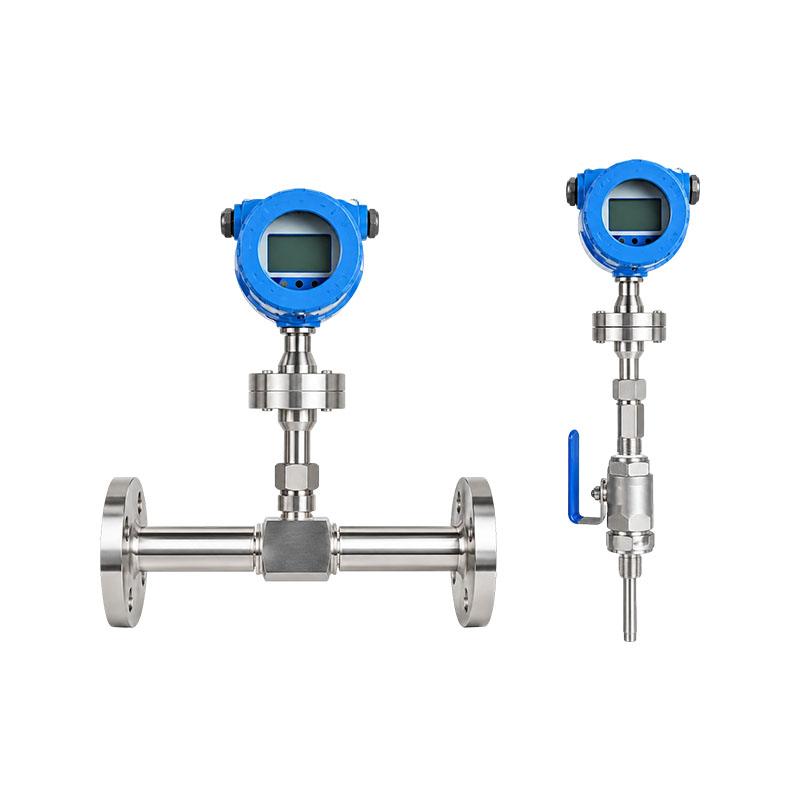

Débitmètre massique de gaz thermique série XG-RSL

Le débitmètre massique de gaz thermique de la série XG-RSL est développé sur la base du taux d'absorption de chaleur du fluide directement lié au débit massique et dispose d'une large gamme d'applications.

Principe de fonctionnement :
Le débitmètre/débitmètre série XG-RSL est un débitmètre basé sur le principe de diffusion thermique. C’est-à-dire que lorsqu’un fluide traverse un objet chauffant, la quantité de chaleur perdue par l’objet chauffant est proportionnelle au débit du fluide. Plus précisément, le capteur de ce débitmètre dispose de deux RTD de qualité standard, l'un utilisé comme source de chaleur et l'autre pour mesurer la température du fluide. Lorsque le fluide circule, la différence de température entre les deux a une relation non linéaire avec le débit, et l'instrument peut convertir cette relation en une sortie linéaire du signal de débit mesuré.

Caractéristiques du produit :
1. Adopter une technologie de capteur RTD en platine brevetée hautement stable ;
2. Adopter une technologie exclusive « emballage à structure équilibrée » et auto-compensation pour la température moyenne ;
3. Algorithmes propriétaires capables d'atteindre une linéarité élevée, une répétabilité élevée et une précision élevée ;
4. Le rapport de portée est de 1000:1 et peut être étendu selon les besoins de l'utilisateur ;
5. Il peut réaliser la mesure d'un grand diamètre de tuyau et d'un petit débit, avec un débit minimum aussi bas que zéro et une résolution de 0,001 m/s,
La mesure de faible vitesse d’écoulement est très sensible ;
6. Aucune pièce mobile ; les effets des vibrations peuvent être ignorés ;
7. L'exigence d'une section de tuyau droite n'est pas élevée, 1-2D :
8. Il est indépendant de la température et de la pression du milieu et peut mesurer directement le débit massique sans compensation de température et de pression ;
9. Algorithme exclusif à haute température ; la température moyenne peut atteindre 510 °C ;
10. Prend en charge la correction dynamique à 12 points pour les feux de circulation, avec correction intégrée à 10 points ;
11. Correction dynamique en ligne de la sortie courant/tension ;
12. Non sensible aux petites particules telles que la poussière ;
13. Conception et sélection pratiques, installation et utilisation faciles, chargement et déchargement ininterrompus en ligne et maintenance facile.

Industrie des applications :
1. Industrie pétrolière et gazière
Échange d'énergie ; Récupération de gaz provenant du remplissage des puits ; Comptage de gaz ; Analyse de la qualité du gaz ; Test de fuite ; Mesure du gaz naturel ; Surveillance du gaz de torche.
2. Industrie électrique
Mesure de gaz lors de la distribution de gaz dans les systèmes de carburant ; Mesure de divers gaz dans les chaudières et systèmes auxiliaires ; Mesure de gaz sur cuisinières à gaz ; Mesure de l'hydrogène ; Mesure de l'air primaire et secondaire dans les hauts fourneaux des centrales électriques.
3. Industrie chimique
Surveillance de la circulation des fumées ; Mesure du débit de gaz dans le système d'échantillonnage ; Mesure du débit de gaz du ventilateur à tirage induit ; Mesure du gaz ammoniac dans les usines d'engrais ; Mesure de différents débits de gaz dans les usines de batteries.
4. Industrie métallurgique
Mesure de remplissage de gaz dans les aciéries ; Mesure des gaz de haut fourneau dans les usines sidérurgiques ; mesure des gaz de cokerie dans les cokeries; mesure et contrôle des gaz de four de chauffage (gaz de haut fourneau, gaz de cokéfaction, gaz naturel, etc.) dans les usines de laminage d'acier ; Contrôle des gaz tels que l'hydrogène, l'oxygène et l'ammoniac dans les fours de trempe pour traitement thermique.
5. Industrie des pâtes et papiers
Mesure des gaz dans les systèmes de traitement des eaux usées ; Surveillance du flux de fumée ; La chaudière récupère l'air secondaire/tertiaire ; Mesure de l'alimentation en gaz et en air des chaudières.
6. Industrie alimentaire et pharmaceutique
L'ajout d'air frais lors des opérations de transformation ; Traitement du CO2 dans les brasseries ; Le débit d’air chaud dans le stérilisateur de biberons ; Mesure du débit de gaz pendant le processus d'oxydation thermique ; Système d'aération ; Admission de chaudière, gaz d'échappement et contrôle de processus.
7. Protection de l'environnement
Mesure de gaz pendant le processus d'utilisation du biogaz ; Mesure du chlore gazeux pendant le processus de traitement au chlore ; Mesure de gaz dans les réservoirs d'aération pendant le processus de traitement des eaux usées ; Surveillez les émissions de SO2 et de NOX provenant de l’échappement de la cheminée.
8. Autres secteurs
Mesure de l'air comprimé en usine ; Processus de combustion de poudre de charbon avec carburant de contrôle du rapport poudre/gaz ; Contrôle du débit de gaz chauds des broyeurs verticaux dans l'industrie du ciment.
