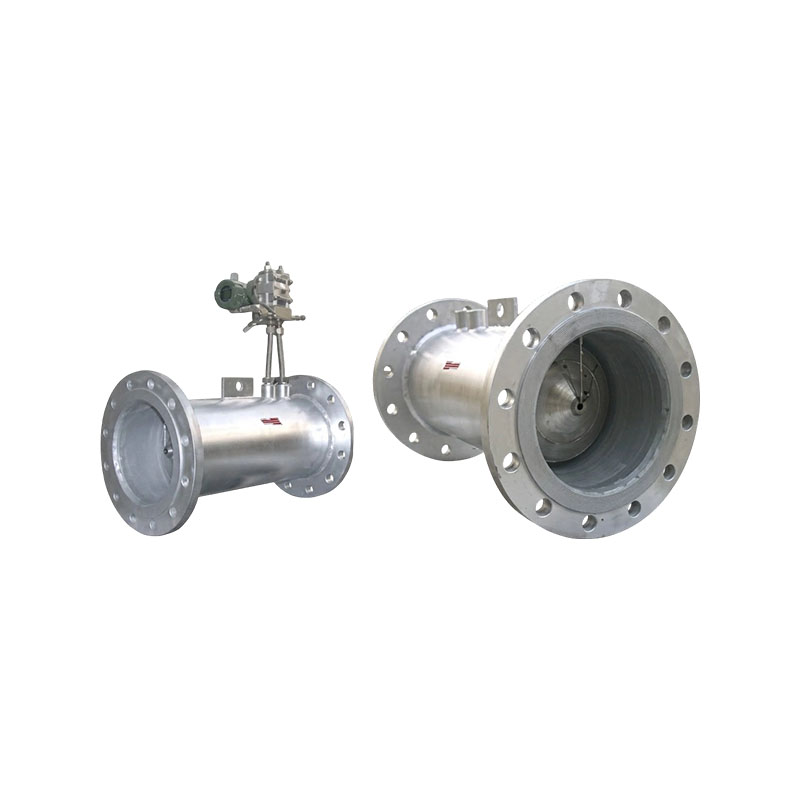

Débitmètres à encoche en V série XG-V

Les débitmètres à encoche en V série XG-V sont des instruments de pression différentielle qui mesurent le débit de fluide à l'intérieur d'un tuyau sur la base des lois de conservation de la masse et de l'énergie. Il utilise de manière innovante un cône en forme de V suspendu au centre du pipeline comme élément d'étranglement, qui présente les avantages uniques d'auto-rectification et d'auto-nettoyage. Il s'agit d'un nouveau type d'instrument avec une large gamme d'applications.

Caractéristiques du produit :
1. La fonction autonettoyante du débitmètre à cône XG-V ralentit la vitesse d'écoulement au centre du pipeline et accélère la vitesse d'écoulement près de la paroi du tuyau lorsque le fluide traverse le cône en forme de V, ce qui rend difficile le dépôt de saleté sur l'élément d'étranglement, ce qui est bénéfique pour une mesure précise et stable.
2. Le débitmètre à cône XG-V dispose d'une fonction d'auto-rectification. Le cône en forme de V, qui peut ralentir la vitesse d'écoulement au centre du pipeline et accélérer la vitesse d'écoulement près de la paroi du tuyau, améliore efficacement la répartition de la vitesse d'écoulement du fluide, permet une auto-rectification et raccourcit considérablement la longueur des tuyaux droits avant et arrière. Tant qu'il atteint le 0-3DN avant et le 0-1DN arrière, il peut être utilisé.
3. Bonne résistance à l'usure, bonne stabilité à long terme et répétabilité élevée des mesures.
4. La structure spéciale a une faible perte de pression, avec une perte de pression allant de 1/3 à 1/5 de la plaque à orifice. Le rapport de portée est de 10:1 (spécial jusqu'à 30:1).
5. La structure spéciale convient à la mesure d'une faible pression statique et d'un faible débit.
6. En raison de la structure unique du débitmètre conique, il est souvent utilisé comme mélangeur dans de nombreux cas.
7. Convient aux températures de travail jusqu'à 850 °C et aux pressions jusqu'à 42MPa. Si des matériaux spéciaux sont utilisés, la portée est encore plus élevée.
8. Pour la commodité des utilisateurs, le débitmètre à cône XG-V de notre société possède des structures intégrées et divisées.
9. Le système de débitmètre à cône enfichable XG-V breveté de notre société résout le problème du coût élevé de l'utilisation des capteurs à cône en V pour les grands diamètres, conserve les avantages de la mesure à cône en V, élargit considérablement le champ d'application des débitmètres à cône en V et résout le problème de la faible pression différentielle dans les canalisations de grand diamètre, ce qui rend la mesure peu pratique. A une bonne économie, rapidité et stabilité.
10. Le débitmètre intelligent à cône en V intégré adopte une conception de circuit avancée, des fonctions puissantes, une faible consommation d'énergie, un grand écran LCD pour les informations de débit et une mémoire interne avancée pour assurer la sécurité des données.
11. Le système de débitmètre à cône en V intégré peut être alimenté par des piles et un 24 V CC externe, produit des signaux de 4 à 20 mA et d'impulsion et dispose du protocole HART.

Principaux arguments de vente :
1. Exigence de section de tuyau droit court : équipé d'un effet de rectification du champ d'écoulement, seules les sections de tuyau droit 0-3D en amont et 0-1D en aval sont nécessaires. Il peut également être installé et utilisé pour des rénovations sur site et dans des espaces de canalisations étroits, réduisant ainsi les coûts de construction.
2. Convient aux supports sales et complexes : la structure d'étranglement annulaire a un effet auto-soufflant et autonettoyant, ce qui rend difficile l'accumulation et le blocage de la poussière. Il peut mesurer les gaz, les liquides et la vapeur qui contiennent des impuretés, sont sujets au tartre et ont une viscosité élevée.
3. Mesure stable et fiable : aucune pièce mobile, bonne répétabilité, résistance à l'usure, petite atténuation de précision à long terme, mesure stable dans des conditions de débit élevé et faible, rapport à large plage.
4. Faible perte de pression : par rapport aux dispositifs d'étranglement à plaque à orifice, il présente une perte de pression plus faible, permet d'économiser la consommation d'énergie du système et convient aux grands diamètres de tuyaux et aux conditions de production continues et ininterrompues.

Industrie des applications :
1. Industrie du pétrole et du gaz naturel : mesure des processus et règlement commercial du pétrole brut, du pétrole raffiné, du gaz naturel et des milieux pétroliers et gaziers contenant des impuretés.
2. Industrie chimique et pétrochimique : surveillance du débit des gaz de procédé, de la vapeur, des milieux corrosifs, des boues et des fluides facilement cristallisables.
3. Industrie de l'énergie électrique et de l'énergie thermique : mesure du débit de vapeur de chaudière, d'eau d'alimentation, de condensat, de gaz, de fumées, etc., dans les centrales thermiques et les projets de chauffage centralisé.
4. Industrie métallurgique : Détection de débit de milieux industriels tels que le gaz de haut fourneau, le gaz de cokerie, l'eau en circulation, l'air comprimé et le lisier.
