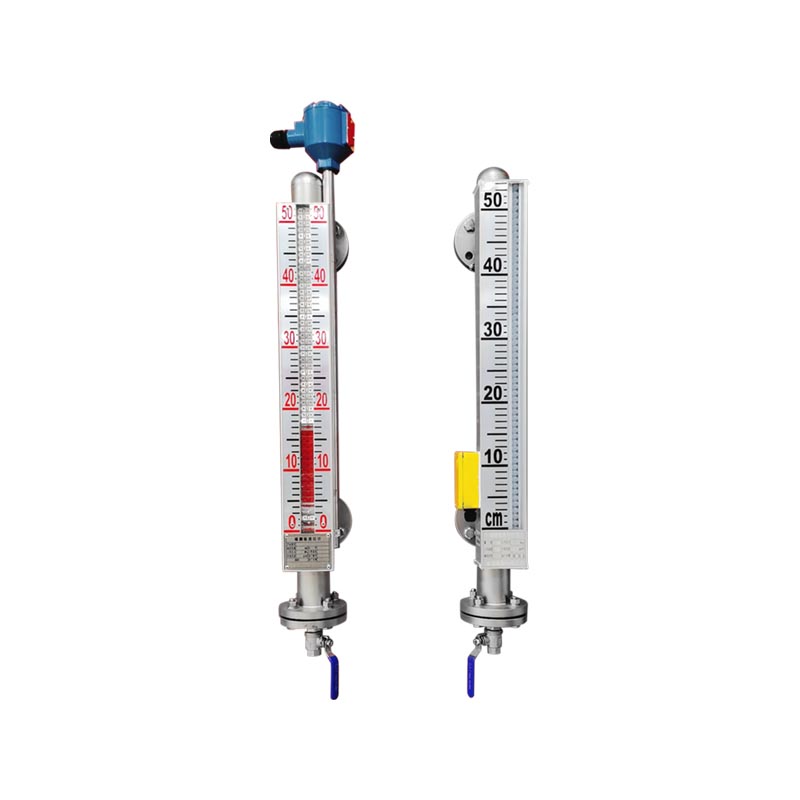

La série XGUHZ-50C de compteurs de niveau à flotteur magnétique a été développée par la société sur la base de l'introduction de compteurs de niveau étrangers similaires. Conformément à la norme HG/T21584-95 du ministère de l'Industrie chimique, un nouveau type de jauge de niveau de liquide a été développé. Afin de garantir la fiabilité et la supériorité technique du produit, tous les éléments clés de l'instrument sont la qualité des matières premières ou des composants importés. Peut remplacer complètement des produits similaires au pays et à l’étranger. Fiable, sûr, pratique et largement utilisé dans la mesure et le contrôle de liquides à haute température, haute pression et corrosifs. La jauge de niveau à tableau magnétique de la série UHZ-50C est largement utilisée dans les industries de l'énergie électrique, du pétrole, de la chimie, de la métallurgie, de la protection de l'environnement, de la marine, de la construction, de l'alimentation et d'autres industries pour la mesure et le contrôle du niveau de liquide dans le processus de production. La série XGUHZ-50C de jauges à flotteur magnétiques peut être utilisée dans diverses tours, réservoirs, rainures, conteneurs à billes Détection de niveau de liquide moyen dans les chaudières et autres équipements. L'indicateur de niveau à tableau magnétique de la série UHZ peut être utilisé avec une étanchéité élevée, étanche et adapté à la résistance aux températures élevées, aux hautes pressions et à la corrosion. Il compense l'indicateur de niveau de liquide à plaque de verre (tube), la clarté du mauvais, facile à rompre et présente d'autres défauts, ainsi que l'ensemble du processus de mesure sans zone aveugle, montrant une plage de mesure claire. La jauge de niveau à tableau magnétique pour pièces et composants utilise 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC et autres matériaux, ainsi que des composants importés. Il présente une excellente fiabilité et une excellente résistance à la corrosion. La série UHZ-50 de niveaux à flotteur magnétique peut être produite en fonction de différents environnements de travail pour s'adapter à une variété d'environnements et à divers compteurs de niveau de médias, qui comprennent : une jauge de niveau à bascule magnétique de type anti-corrosion UHZ-50F, une gaine d'isolation thermique, un compteur magnétique à double niveau haute température et haute pression, un compteur de niveau à flotteur magnétique monté sur le dessus UHZ-50D. Série UHZ-50C de compteurs de niveau à flotteur magnétique Par : corps, boîte à plaque tournante (You Hong, tableau blanc, petit flotteur magnétique), couvercle à bride, etc. Mesure du niveau de liquide pour toutes sortes de récipients de liquide. L'indicateur de niveau à tableau magnétique peut être utilisé pour les hautes températures, les antidéflagrants, les anticorrosion, les aliments et les boissons, etc. L'affichage in situ du niveau de liquide ou l'affichage et le contrôle à distance. Peut être effectué avec une étanchéité élevée, une étanchéité et une température élevée, une pression élevée, une viscosité élevée, des conditions fortement corrosives, une mesure sûre et fiable du niveau de liquide, l'ensemble du processus de mesure n'est pas une zone aveugle, l'affichage est clair, la lecture est intuitive et la plage de mesure est large, avec alarme de niveau de liquide LK, interrupteur de commande, alarme de limite supérieure et inférieure et contrôle du niveau de liquide ou du niveau limite peuvent être réalisés, avec l'émetteur de niveau de liquide LB peut être le niveau de liquide, signal d'interface signal standard converti en une deuxième ligne 4 ~ 20 mADC, détection à distance, instruction, enregistrement et contrôle.
Caractéristiques du produit :
1. Structure simple, fixation serrée, aucun entretien particulier ;
2. Affichage direct du niveau de liquide ; non affecté par les températures élevées, le débit, la facilité d'écoulement, la facilité de combustion, les caractéristiques toxiques et autres ;
3. Aucune source d’énergie fonctionnelle ; pas besoin de déconnecter le boîtier ; peut également montrer le niveau de changement et d'alarme ;
4. Peut être utilisé pour un environnement sous vide, à haute pression et à haute température, un milieu à faible densité peut également être appliqué ;
5. Résistance à la corrosion, adaptée à la plupart des liquides corrosifs ;
Principales industries d'application :
1. Industrie pétrochimique
Réservoir de stockage de pétrole brut, bouilloire de réaction, tour de distillation, réservoir de solvant, réservoir de stockage acide-base, dispositif de séparation du pétrole et du gaz ; Mesurez le pétrole brut, le diesel, l'essence, divers solvants et les produits chimiques acido-basiques.
2. Industrie chimique/engrais du charbon
Usine de transformation du charbon en pétrole, ammoniac synthétique, usine d'urée, réservoir de stockage de méthanol, réservoir d'eau en circulation, réservoir de condensat et surveillance du niveau de liquide des réservoirs de stockage dans des conditions de haute température et haute pression.
3. Industrie électrique (énergie thermique, cogénération)
Désaérateur, condenseur, réchauffeur haute et basse pression, réservoir d'eau, réservoir d'eaux usées ; Le niveau de liquide du réservoir auxiliaire de la chaudière est adapté aux signaux de transmission à distance au DCS.
4. Traitement de l'eau et protection de l'environnement
Usine de traitement des eaux usées, station d'eau pure, réutilisation des eaux récupérées, réservoirs de stockage de produits chimiques (PAC, PAM, réservoirs chimiques acido-basiques), réservoir de régulation des eaux usées ; Réservoir d'approvisionnement en eau municipal.
5. Industrie pharmaceutique
Réservoir de réaction, réservoir d'ingrédients, cuve de fermentation, réservoir de stockage d'eau purifiée ; Jauge de niveau à flotteur magnétique sanitaire, adaptée aux conditions de travail pharmaceutiques propres.
6. Aliments et boissons
Transformation du brassage, des boissons, des céréales et de l'huile ; réservoirs de stockage, réservoirs d'ingrédients, utilisant des matériaux sanitaires et anticorrosion, mesurant l'huile comestible, le sirop et le bouillon de fermentation.
Principaux arguments de vente :
1. L'affichage sur site est intuitif et ne nécessite pas d'alimentation électrique
En utilisant un couplage magnétique pour entraîner la plaque retournée/la colonne retournée afin d'afficher le niveau de liquide, les limites rouges et blanches sont claires en un coup d'œil et peuvent également être vues de loin. Il ne consomme pas d'électricité et peut être utilisé même en cas de panne de courant.
2. Structure simple, haute fiabilité et longue durée de vie
Le corps principal se compose d'un cylindre, d'un flotteur et d'une colonne à bascule magnétique, sans composants de transmission complexes, avec un faible taux de défaillance, un entretien minimal et une utilisation stable à long terme.
3. Bonne étanchéité et aucune fuite
Les pièces du fluide et de l'indicateur sont complètement isolées (transmission par couplage magnétique), sans risque de fuite des tubes/plaques de verre traditionnels, ce qui le rend plus adapté aux fluides toxiques, inflammables et corrosifs.
4. Adaptez-vous aux conditions de travail difficiles
Peut résister à des températures élevées (jusqu'à 400 ℃), à des pressions élevées (jusqu'à PN40), à une forte corrosion et peut couvrir la plupart des conditions de travail avec un revêtement/matériaux en option (PP, PTFE, 304/316L).
5. Sûr et antidéflagrant, adapté aux environnements dangereux
Le corps est une structure purement mécanique, avec des émetteurs de transmission à distance de sécurité intrinsèque/antidéflagrants en option, qui conviennent parfaitement aux environnements inflammables et explosifs tels que les réservoirs de pétrole, de produits chimiques et de stockage.
6. La transmission à distance peut être installée pour atteindre l'intelligence

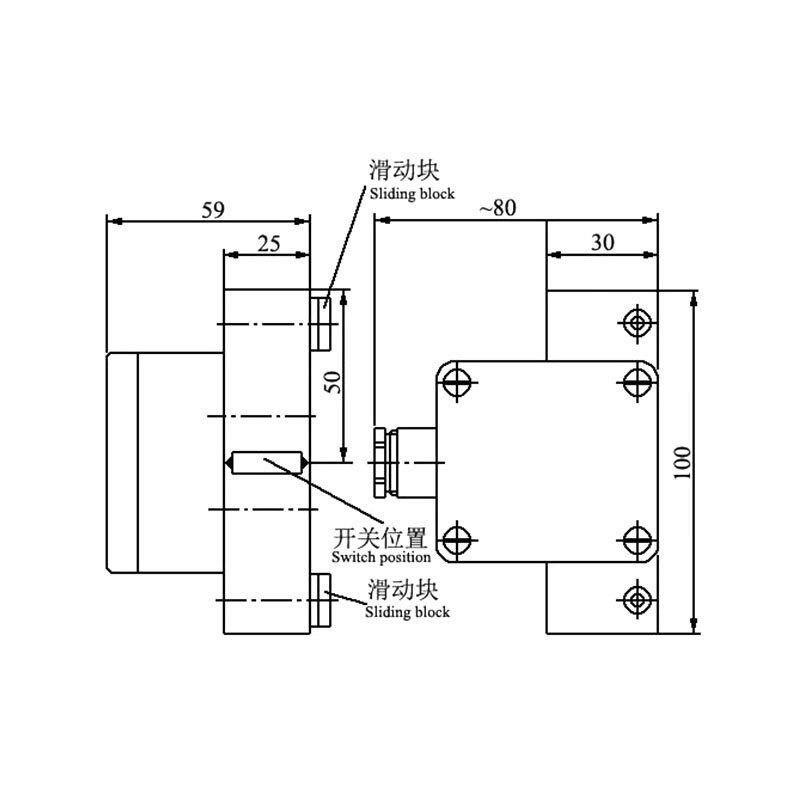

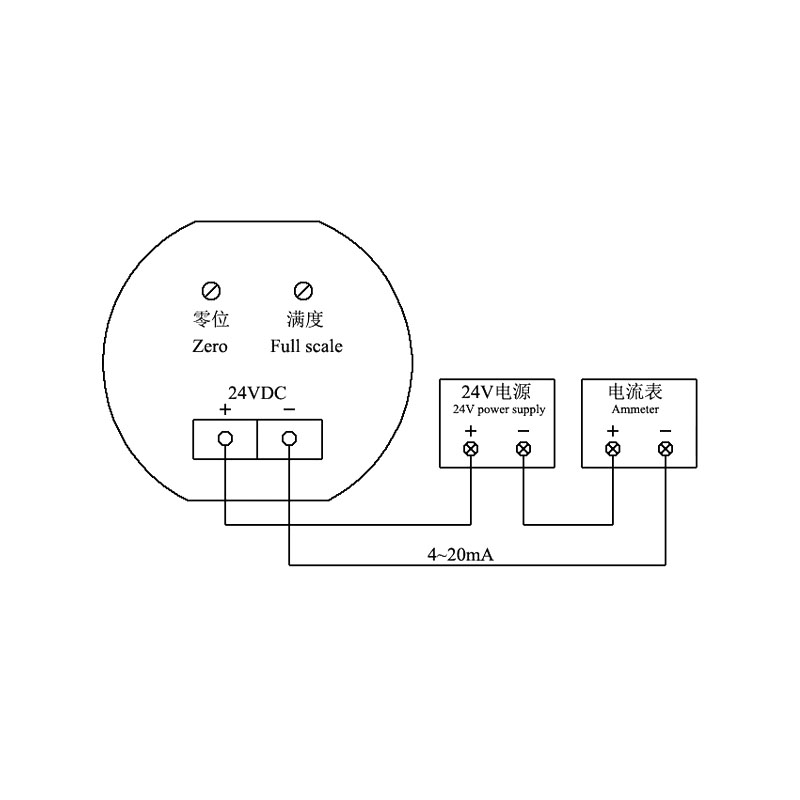

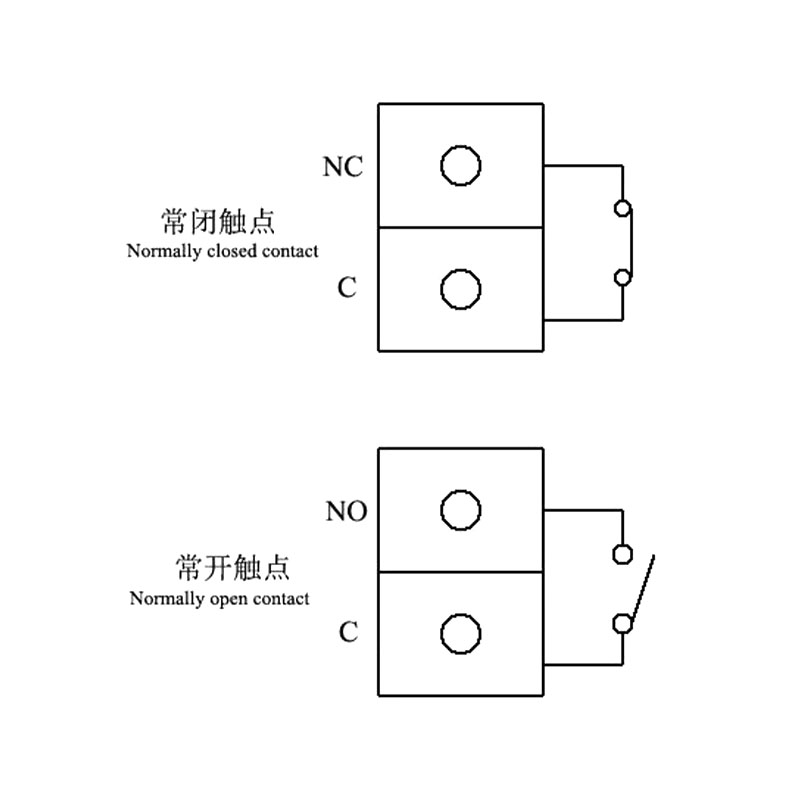

Émetteur à distance magnétostrictif/reed en option, capable de produire des signaux 4-20 mA, HART, RS485 et autres, connecté au DCS/PLC pour une surveillance centralisée, et peut également être équipé d'un interrupteur de niveau de liquide pour une alarme de limite supérieure et inférieure.
7. Large plage de mesure et installation flexible

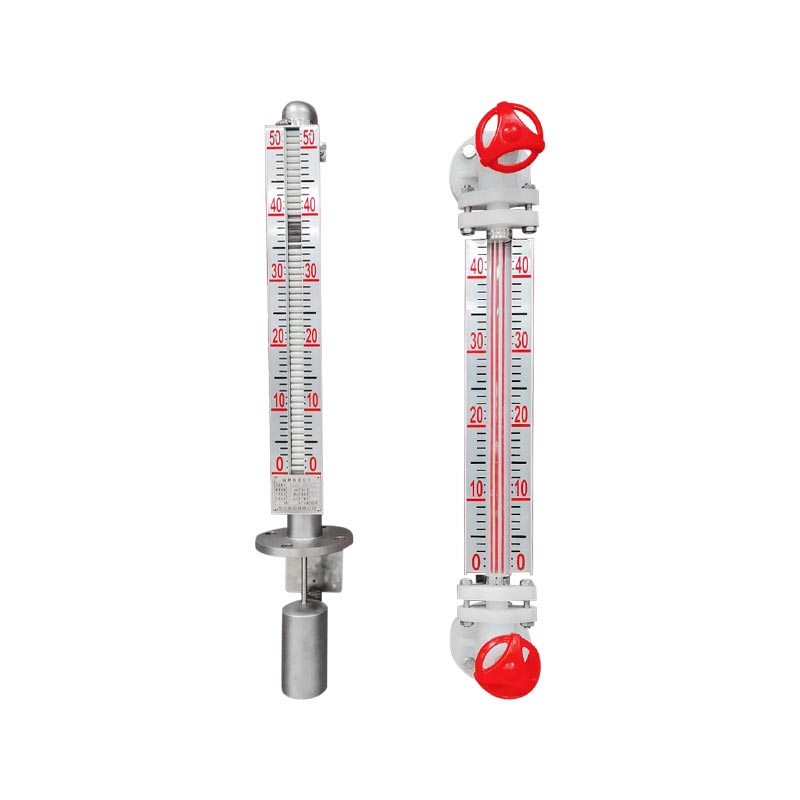

La hauteur de mesure peut aller de quelques centaines de millimètres à plus de dix mètres, avec plusieurs méthodes d'installation, notamment latérale, supérieure et latérale supérieure, adaptées à divers corps de réservoir.
Notes d'application :
1. L'équipement utilisateur sur la bride doit veiller à garantir la tolérance de position de la forme de fabrication et de soudage,
Sinon, cela affectera l'installation et l'utilisation.
2. La jauge de niveau de liquide doit être installée verticalement. La verticalité doit être inférieure à 5 degrés.
3. Le diagramme de structure de forme « L1 » est appelé jauge de niveau de liquide magnétique latérale « Distance du tube Shen » (également appelée
zone aveugle). Il s'agit d'un paramètre important que l'utilisateur doit comprendre. C'est un paramètre important dans les paramètres de base de la jauge de niveau de liquide.
Selon le théorème d'Archimède, la longueur du mesureur de niveau à flotteur magnétique dépend de la densité du matériau mesuré.
milieu liquide. Plus la densité du milieu liquide est faible, plus le flotteur magnétique est long. Tube de plomb à partir du fil inférieur
la longueur du tuyau jusqu'au bas de la « distance du tube Shen » est ; au contraire, plus le. Concevoir pour faciliter
conception. Utilisation correcte par les utilisateurs, Installation, Densité de liquide typique spéciale et la table de contrôle de l'évier peut être utilisée comme
référence.
4. Pour éviter les transitoires, le flotteur magnétique dans le conduit principal a un mouvement et un impact à grande vitesse. Jauge de niveau de liquide : Cathy
utilisera un flotteur magnétique fixé au bas du tuyau de liquide en plomb. Les utilisateurs doivent être installés avant l'installation du
utilisation de la carte avant de pouvoir l'installer.
5. La jauge de niveau de liquide doit être installée verticalement pour garantir que le flotteur magnétique se déplace librement dans le tuyau principal.
6. L'indicateur de niveau de liquide et le récipient doivent être équipés d'une vanne d'arrêt pour couper le matériau à des fins de nettoyage et d'entretien. 7. Jauge de niveau de liquide : il n’y a aucune garantie d’exactitude ; cela affectera directement le fonctionnement normal du compteur de niveau de liquide.
8. Après l'installation de la jauge de niveau de liquide, un aimant pour la correction : pour le guide magnétique à double colonne, pour que le zéro soit moins rouge, zéro ou plus blanc.
9. Jauge de niveau de liquide : Tout d’abord, ouvrez la vanne du tuyau de liquide en plomb. Laissez le milieu liquide s'équilibrer dans le tube principal,
Évitez le milieu liquide avec une augmentation rapide de la différence de flotteur, causée par une défaillance du retournement magnétique ou un désordre (dans le cas de ce phénomène, il peut y avoir un recalibrage magnétique).
10 bride à extrémité ouverte : lorsque vous utilisez un flotteur magnétique, faites attention au côté de l'extrémité magnétique avec un aimant vers le haut, ne peut pas se retourner.
11 . Jauge de niveau de liquide : e Aucune impureté solide ou impureté magnétique ne doit pénétrer pour éviter de bloquer le flotteur et d'affaiblir la flottabilité.
12. Selon les médias, dans le tuyau principal de la vanne d'égout, éliminer les sédiments dans le tube.
