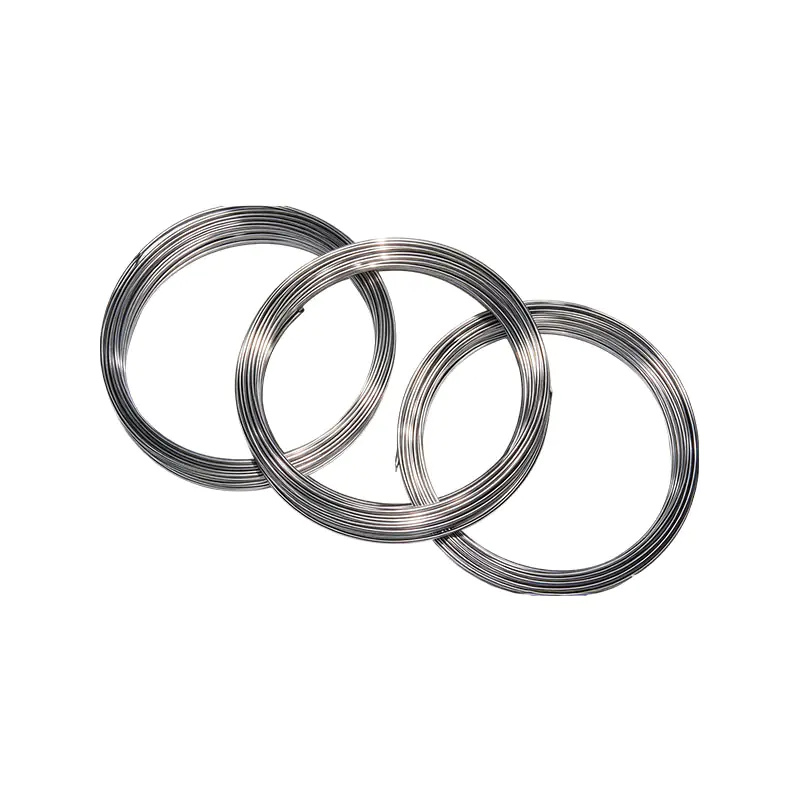

Câble thermocouple blindé

Le câble thermocouple blindé, communément appelé fil blindé ou, au niveau international, câble thermocouple à isolation inorganique, est un tout solide constitué d'un tube de protection en acier inoxydable, d'une poudre isolante en oxyde de magnésium et d'un matériau de fil thermocouple, combinés et compactés dans un moule. Il présente les avantages de résistance à la pression, de résistance aux tremblements de terre, de flexibilité, de miniaturisation et de temps de réponse thermique rapide. C'est le matériau de base pour la fabrication de thermocouples blindés.

Avantages du produit :
1. Réponse thermique sensible et large plage de mesure de température
Une petite inertie thermique, une vitesse de détection rapide de la température, peut couvrir des plages de températures élevées et basses, une sortie de potentiel thermoélectrique stable et peut capturer rapidement les changements de température dans les conditions de travail.
2. Haute résistance mécanique, pliable et facile à installer
La coque blindée en métal résiste aux vibrations et aux chocs et peut se plier modérément, ce qui la rend adaptée aux petits espaces d'équipement et aux installations de câblage complexes sur site.
3. Bonne étanchéité protectrice et forte adaptabilité environnementale
La structure d'isolation minérale est dense, résistante à l'humidité, à la poussière et à l'oxydation, avec des performances d'isolation fiables et peut fonctionner longtemps dans des environnements industriels difficiles tels que la poussière et les températures élevées.

Principaux arguments de vente :
1. Large plage de mesure de température et vitesse de réponse rapide
Petite inertie thermique, détection sensible de la température, capable de mesurer des températures élevées et basses, une sortie de potentiel thermoélectrique stable et un retour en temps réel des changements de température sur site.
2. Flexible et résistant aux vibrations, avec une forte adaptabilité d'installation
Le corps du blindage est pliable, résistant aux chocs et aux vibrations, et peut être facilement posé dans de petits espaces d'équipement et sur des sites de pipelines complexes.
3. Protection d'isolation Dense, haute durabilité
La structure d'isolation minérale a de bonnes performances d'étanchéité, une résistance à l'humidité et à la poussière, une résistance à l'oxydation et peut résister à des environnements industriels difficiles, réduisant ainsi le risque de défaillance et prolongeant la durée de vie.

Contactez-nous
PRÉCV：Aucun article précédentSUIV：Câble de thermistance blindé
FAQ Spécifications de performances

Q1 : Quelle est l’exigence de rayon de courbure minimum pour les câbles de thermocouple blindés ?
R : Généralement, le rayon de courbure ne doit pas être inférieur à 5 à 7 fois le diamètre extérieur du blindage. La sonde chaude ne doit pas être pliée autant que possible pour éviter la rupture du fil interne et affecter la mesure de la température.

Q2 : Les thermocouples blindés peuvent-ils mesurer directement des fluides à haute température ?
R : La limite supérieure de mesure de la température dépend du matériau de la gaine et de l’échelle du thermocouple, et différents modèles ont une résistance à la température différente ; Dans des conditions de température ultra-élevée, il est nécessaire de vérifier les spécifications et les paramètres. Dépasser la plage accélérera le vieillissement et les dommages.

Q3 : Quelles sont les raisons des sauts du signal de mesure de la température et des valeurs inexactes ?
R : Les causes courantes incluent les interférences électromagnétiques, un mauvais contact des câbles et les dommages à la couche isolante causés par l'humidité. Il est recommandé d'utiliser un type blindé pour les environnements d'interférence, avec une mise à la terre en un seul point de la couche de blindage, et de vérifier l'étanchéité des bornes de câblage.

Q4 : Les câbles de thermocouple blindés peuvent-ils être rallongés et épissés pour être utilisés ?
R : Il n'est pas recommandé de connecter et d'étendre directement à volonté. Des fils de compensation portant le même numéro de division doivent être utilisés pour l'extension ; Le mélange de fils ordinaires générera un potentiel de chauffage supplémentaire, provoquant des erreurs de mesure importantes.

1.1 Le nom du produit, le modèle, le numéro d'échelle, le matériau du tube extérieur et la température de fonctionnement sont indiqués dans le tableau 1-1.

Nom du produit Modèle Tapez de thermocouple Matériau de la gaine extérieure Diamètre extérieur (mm) Température de fonctionnement maximale. (°C)
Câble thermocouple blindé Chromel-Nisil
Câble thermocouple blindé Chromel-Nisil-Mg 		KK
KN 		K
N 		GH3030, GH3039, 25Cr-20Ni 0,5 ; 1.0 500
1,5 ; 2.0 800
3,0 ; 4,0 ; 4,5 ; 5.0 900
6,0 ; 8.0 1100
Câble thermocouple blindé Chromel-Nisil
Câble thermocouple blindé Chromel-Nisil-Mg 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L ; 304 0,5 ; 1.0 400
1,5 ; 2.0 600
3,0 ; 4,0 ; 4,5 ; 5.0 800
6,0 ; 8.0 800
Câble thermocouple blindé Chromel-Constantan KÉ E 1Cr18Ni9Ti, 316L ; 304 0,5 ; 1.0 400
1,5 ; 2.0 500
3,0 ; 4,0 ; 4,5 ; 5.0 600
6,0 ; 8.0 800
Câble thermocouple fer-Constantan blindé KJ J 1Cr18Ni9Ti, 316L ; 304 0,5 ; 1.0 300
1,5 ; 2.0 400
3,0 ; 4,0 ; 4,5 ; 5.0 500
6,0 ; 8.0 750
Câble thermocouple blindé cuivre-Constantan KT T 1Cr18Ni9Ti, 316L ; 304 0,5 ; 1.0 200
1,5 ; 2.0; 3.0
4,0 ; 4,5 ; 5.0 		300
300
6,0 ; 8.0 400
Câble thermocouple blindé PtRh10–Pt KS S GH3030, GH3039, 25Cr-20Ni 1,0 ; 1,5 800
2.0 ; 3.0 900
Câble thermocouple blindé PtRh13-Pt KR R 4,0 ; 4.5 1000
5,0 ; 6,0 ; 8.0 1100
Câble thermocouple blindé PtRh30 – PtRh6 Ko B GH3030, GH3039, 25Cr-20Ni 4,0 ; 4.5 1100
5,0 ; 6,0 ; 8.0 1200


Remarque : Des produits fabriqués dans d'autres matériaux et avec des diamètres extérieurs différents peuvent être fournis après consultation entre le fournisseur et le client.
1.2 Normes de produits
1.2.1 Les câbles de thermocouple à armure métallique de base sont conformes aux normes JB/T8205-1999 et GB/T18404-2001
1.2.2 Les câbles de thermocouple à armure métallique précieuse sont conformes à JB/T 8909-1999
1.2.3 Les câbles thermocouples blindés Pt-Rh 30 – Pt-Rh 8 sont conformes à QB/T 2405-2004

1.3 Méthode de désignation des modèles de câbles de thermocouple blindés :

KK 4 G30 φ5,0 IGB/T18404-2001
KK Modèle (KKKN, KÉKJKTKS, KR, Ko)
4 Nombre de câbles : non spécifié pour les câbles à deux conducteurs ; quatre cœurs est désigné par « 4 »
G30 Matériau du tube de protection : 1Cr18Ni9Ti est désigné par « B »
GH3039 est désigné par « G39 »
GH3030 est désigné par « G30 »
25Cr-20Ni est noté « 2520 »
316L, 304
φ5.0 Diamètre extérieur du câble (Φ0,5–8,0 mm)
I Classe de tolérance (Classe I, II, III)
GB/T18404 Numéro standard
2001 Année standard

1.4 Les dimensions du produit et les écarts admissibles doivent être conformes au tableau 1-2.

Diamètre extérieur et tolérance (mm) KK/KN/KÉ/KJ/KT KS / KR / Ko
Min. Épaisseur de paroi (mm) Min. Diamètre du fil du thermocouple. (mm) Min. Épaisseur de la couche d'isolation (mm) Min. Épaisseur de paroi (mm) Min. Diamètre du fil du thermocouple. (mm) Diamètre minimum du fil du thermoélément (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Remarque : De légers ajustements de l'épaisseur de la paroi du tube, du diamètre du fil du thermocouple et de l'épaisseur de l'isolation sont autorisés pour les câbles de thermocouple blindés multiconducteurs ou monoconducteurs.

1.4 Caractéristiques et tolérances des thermocouples
Pour les thermocouples blindés fabriqués à partir de câbles de thermocouples blindés de différents modèles, lorsque la jonction de référence est de 0 °C, le potentiel thermoélectrique doit être conforme à la norme GB/T 16839.1-1997, « Thermocouples — Partie 1 : Tableaux d'étalonnage », et les tolérances pour les différentes qualités doivent être conformes aux dispositions des tableaux 1 à 3.

Catégorie Classe de tolérance Modèle Type Tolérance (°C) Plage de température (°C)
Câble thermocouple blindé en métal commun I KK K ±1,5 °C ou ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KÉ E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C ou ±0,4 %t −40 ~ 350
II KK K ±2,5 °C ou ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KÉ E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C ou ±0,75 %t −40 ~ 400
III KK K ±2,5 °C ou ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KÉ E −200 ~ 40
KT T ±1,0 °C ou ±1,5 %t −200 ~ 40
Câble thermocouple blindé en métaux précieux II KS S ±1,5 °C ou ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C ou ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II Ko B ±0,25 %t 600 ~ 1200
III Ko B ±4,0 °C ou ±0,5 %t 600 ~ 1200

Remarque : t = valeur absolue de la température mesurée (°C) ; "pt" désigne la qualité standard (ordinaire).

1.5 Résistance d'isolement
La résistance d'isolement doit être mesurée entre les paires de fils et entre les paires de fils et la gaine extérieure. Pour les câbles d'un diamètre extérieur <1,5 mm, la tension appliquée doit être de 75,25 V CC ; pour les câbles d'un diamètre extérieur >1,5 mm, la tension appliquée doit être de 500,50 V CC. La résistance d'isolement par mètre à température ambiante et à températures élevées doit être conforme aux dispositions du tableau 1-4.

Environnement de test Modèles Min. Longueur de mesure (m) Température d'essai (°C) Min. Résistance d'isolation (MΩ/m)
Température ambiante. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Haute température. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Haute température. KT 0.5 300 ± 15 500

Remarque : Les matériaux isolants des thermocouples blindés et des câbles de thermocouples blindés ont une conductivité électrique limitée ; la résistance d'isolement diminue à mesure que la longueur du câble augmente. La conductivité linéique est notée Sm’ (égale à Q’·m’) ; pour les câbles ou thermocouples d'une longueur supérieure à 1 m, la résistance d'isolement est exprimée en ·m ou MQ·m, la résistance d'isolement étant inversement proportionnelle à la longueur ; pour ceux mesurant moins de 1 m, elle est exprimée en MQ·m.
